20万吨左右每天醋酸项目配套污水处理工程工艺竣工CAD图纸(总平面布置图)

rtjhjknn · 发表于 2020-2-19 10:42:39

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件设计说明：有
类型：污水处理厂
处理技术：格栅筛网,沉淀,过滤,消毒,厌氧法,活性污泥发
工艺流程选介：其他
设计阶段：竣工图
参考图纸：20张以上
规模：20万以上吨/天
设计年代：近代

附件详情

资料目录
工艺设计总说明
总平面布置图
地沟布置图
设备布置图
仪表平面布置图
工艺流程图
管道平面布置及系统图
生活、事故及醋酸调节池工艺图
预处理池工艺图
UASB池、水解、沉淀及调节池工艺图
SBR池工艺图
集泥池、浓缩池及集水池工艺图
加药间、脱水机间工艺图
......

附件详情

工程介绍：
该项目某化工有限公司40万吨/年醋酸项目配套污水处理工程，根据招投标文件、工程合同及其附件的内容可知，该工程主要包含煤气化废水、乙二醇废水、生活废水及其它冲洗废水，总设计水量为6000m3/d,即250m3/h,该工程位于河南省永城龙宇煤化工有限公司40万吨/年醋酸项目建设区域内,处理后的出水水质达到《污水综合排放标准》一级标准。

工艺流程：
该项目设计原水主要为煤气化废水、乙二醇废水、醋酸废水和生活废水，另外，在车间生产过程中可能产生事故废水，进入事故池缓冲调节后陆续进入后续处理工艺进行分量处理。其中气化废水主要含有氰化物，需要进行破氰处理；乙二醇废水由于COD浓度较高，PH值较低，需要采用中和调节和厌氧生化预处理；醋酸废水和生活污水直接进入综合调节后进入后续好氧生化处;后续好氧生化处理工艺主要采用的为SBR工艺；污泥处理采用带式压滤脱水机进行压滤脱水后外运处置。

，图纸共48张。

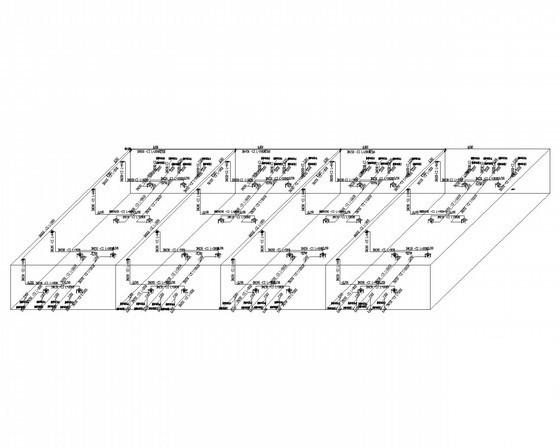

SBR池曝气器管路系统图

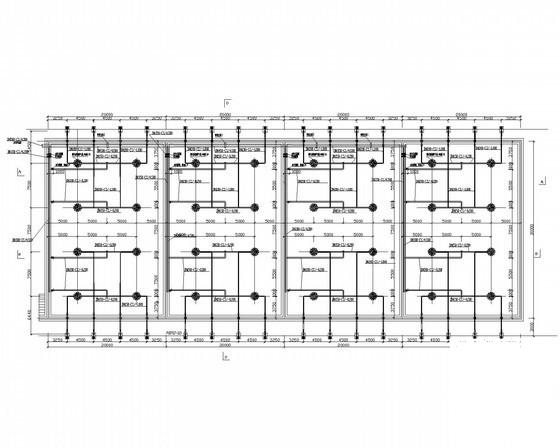

SBR曝气系统平面布置图

沉淀池及调节池平面布置图

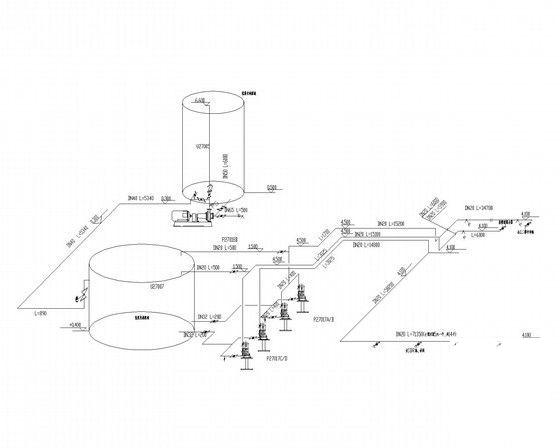

氢氧化钠溶液加药管线系统图

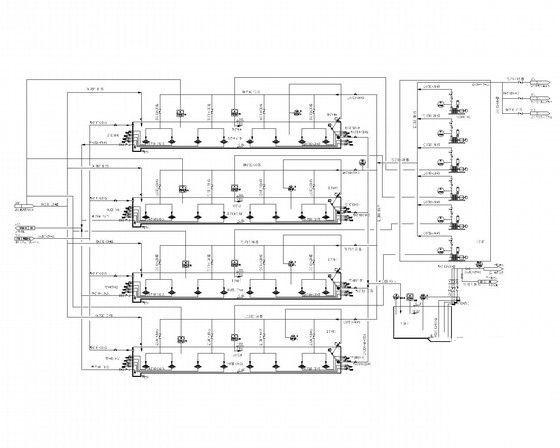

污水处理工艺PID图(二)(主体理工艺阶段)

综合间平面布置图

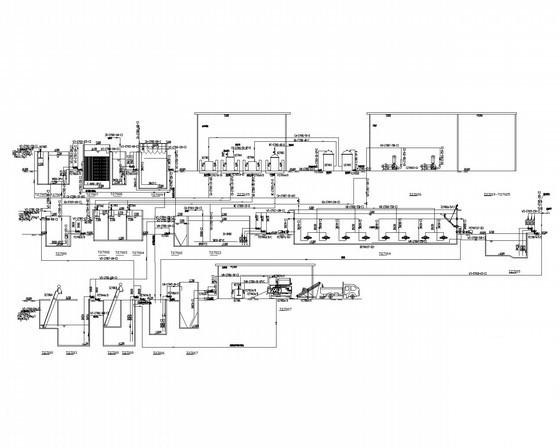

污水处理工艺PID图(一)(预处理工艺阶段)

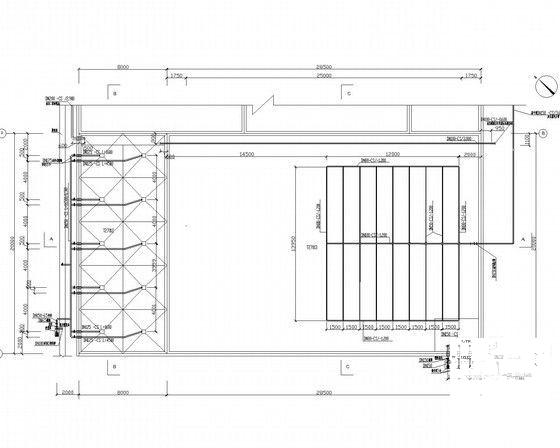

预处理池平面图

污水管线平面布置图

B-B剖面图(C-C)

UASB池、水解池排泥系统平面图
