处理20万吨每天结石病医院污水处理施工CAD大样图
- 附件设计说明：有
- 类型：其他
- 处理技术：格栅筛网, 混凝
- 工艺流程选介：医院制药
- 设计阶段：施工图设计
- 参考图纸：10张以下
- 规模：20万以上吨/天
- 设计年代：近代
附件详情
- 建筑设计说明
- 装修材料表
- 一层平面图
- 屋顶层平面图
- 1-1剖面图
- 大样图
- 顶板结构平面配筋图
- 底板结构平面配筋图
- 基础平面配筋图
附件详情
资料介绍：该项目为某结石病医院污水处理工程土建施工图，占地面积：68.35平方米，建设面积：53.51平方米。设计标高：±0.000请根据现场情况定。建筑设计使用年限:15年。项目概要：污水处理规模60m3 /d；
设计内容：屋顶平面图 平面配筋图 板留孔加固详图
，图纸共8张。
剖面图
负一层平面图
基础平面配筋图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

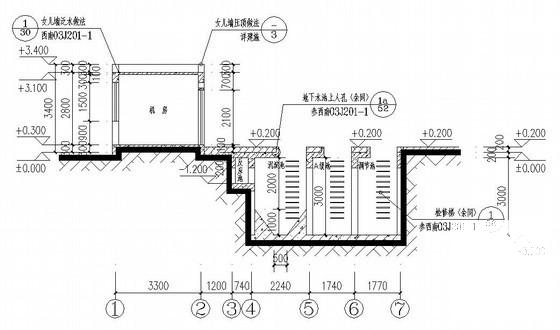

医院污水处理图 - 1 -

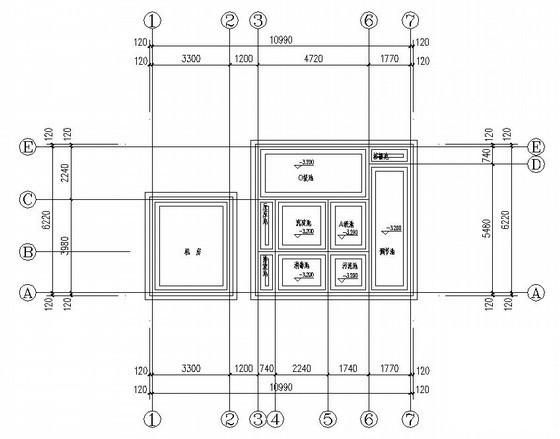

医院污水处理图 - 2 -

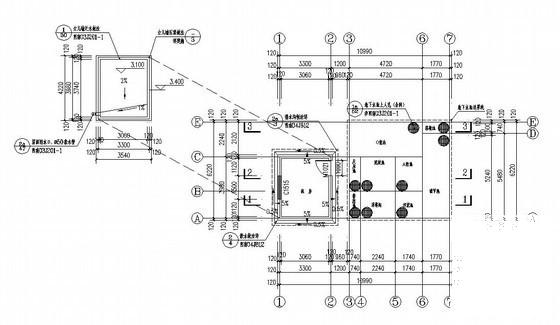

医院污水处理图 - 3 -

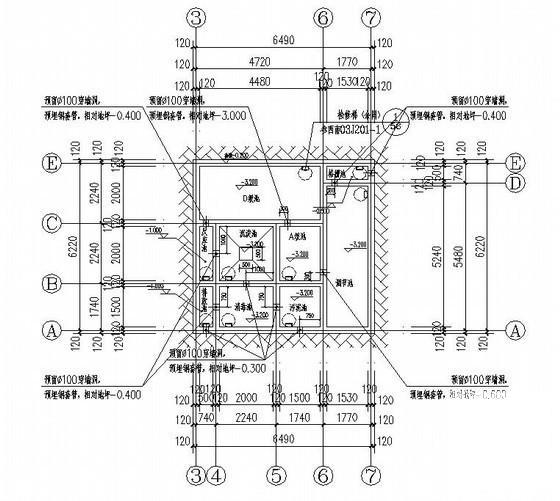

医院污水处理图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-29
- 评论次数：0
- 浏览次数：0
- 文件大小：0.1 MB
- 收藏次数：0
-
文件名称：
附件-995860957670605898888.rar
医院污水处理图下载
