工业建筑管廊工程竣工图纸cad平面布置图

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1设计的依据：

1.1 中国石化集团上海工程有限公司编制的《湖北化肥分公司20万吨/年合成气制乙二醇工业示范装置 》基础设计。

1.2 关于《湖北化肥分公司20万吨/年合成气制乙二醇工业示范装置 》基础设计的审查意见。

2 设计内容概述

湖北化肥分公司20万吨/年合成气制乙二醇工业示范装置管廊工程的详细工程设计，由工艺管网和公用工程管网，电气电缆和仪表电缆槽盒组成：管廊工程设计区域涉及从东至西涉及副产品罐区、加氢装置、偶联装置、合成气分离装置、稀硝酸处理装置和火炬区域等

工艺管网：主要包括原料管道、中间原料管道、成品管道、燃料气管道、燃料气氢气管道、火炬管道等。

公用工程管网：主要包括蒸汽管道、凝结水管道、氮气管道、净化压缩空气管道、非净化压缩空气管道、除盐水、冷媒水管道等。

工厂管网采用混凝土柱、钢结构管架敷设，管架上考虑电气电缆和仪表电缆槽盒的敷设。

其中高压蒸汽、过热中压蒸汽、中压蒸汽由其他设计院负责管道设计，我方提供和确认管道敷设需要的位置。

管道布置图一层管廊

管道平面布置图

管架布置图

界区公用工程管道系统流程图

以下是该附件的部分文件列表：

文件名称	文件大小
10.管架布置图.dwg	6.48 MB
06.出图文件（一二三四层）.dwg	11.99 MB
04-05.流程图.dwg	1.23 MB
iso .pdf	47.28 MB
06.管道材料汇总（外管材料）.xls	0.16 MB
03.管道特性一览表(4.1修改) .xls	1.27 MB
02.配管设计及施工说明.doc	0.1 MB
01.设计文件目录－储运.xls	0.09 MB

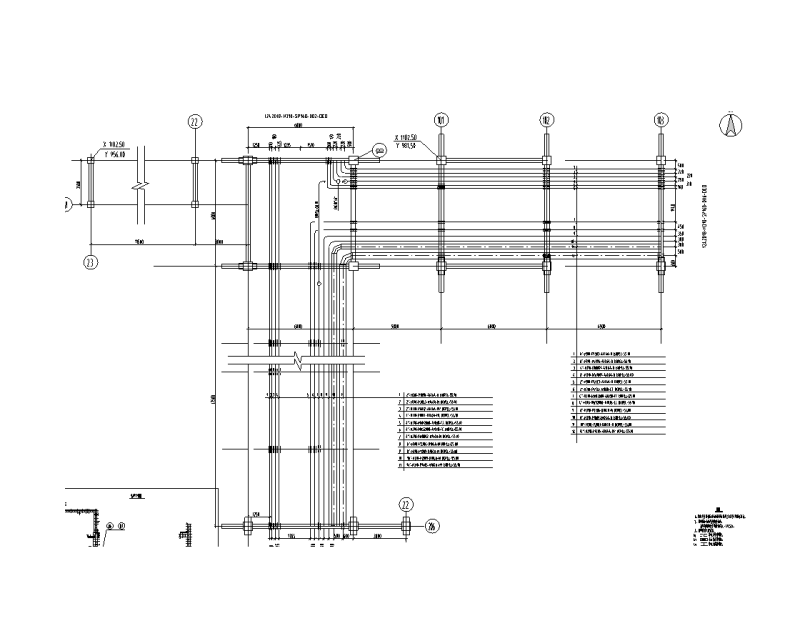

管道布置图一层管廊

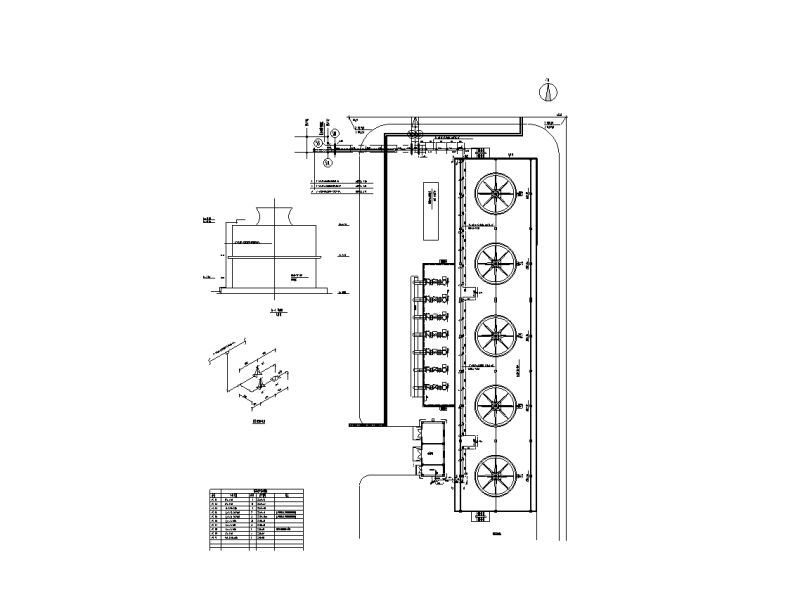

管道平面布置图

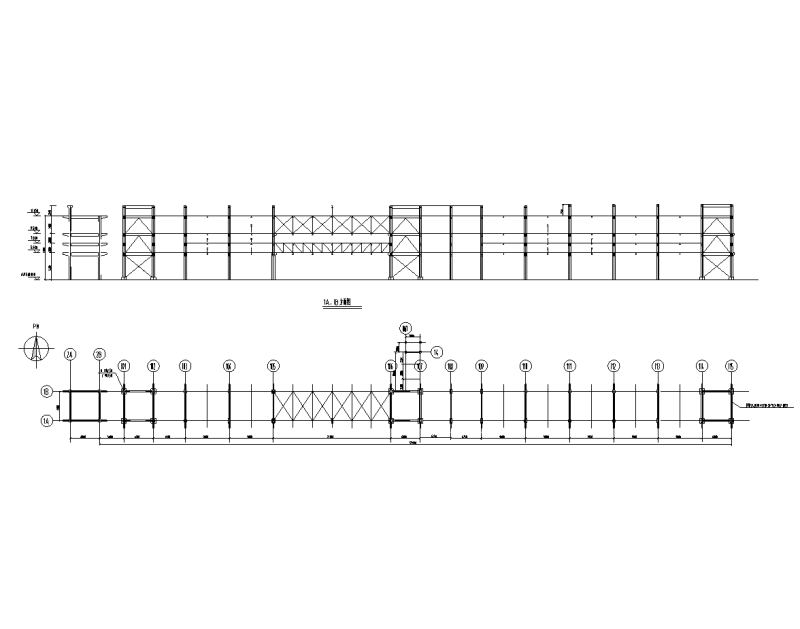

管架布置图

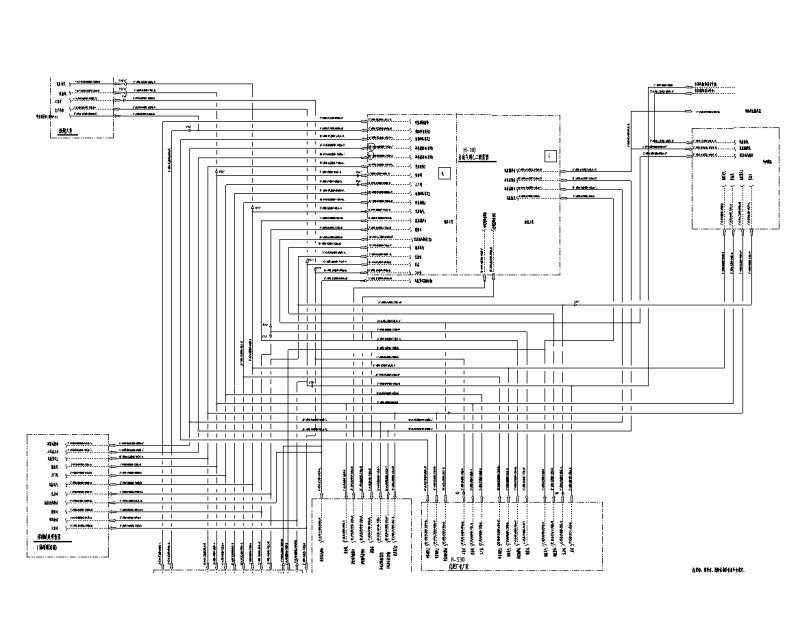

界区公用工程管道系统流程图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
