城区开发前期配套市政道路工程施工图纸cad平面布置图

woshiyig22

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 公路等级：三级
• 车道数：四车道
• 设计时速：其他
• 干线：否
• 位置：广东
• 设计年代：近代

该附件为： 城区开发前期配套市政道路工程施工图2020 ，格式为CAD，同类工程了下载参考。

一、项目概要：

1. xx新区储备土地前期开发工程项目道路工程包含7条道路，建设道路总长约1.3km。其中，xx规划路幅宽度均为16米；xx规划路幅宽度均为24米；xx规划路幅宽度为20米。
2. 考虑到周边用地实施“三通一平”需求，本次道路工程先实施机动车道部分，暂不实施人行道及路面部分。另一方面，考虑到周边居民的通行需求，部分主要进出通道实施至水稳层，方便居民出行。
3. 根据前期调研及多方讨论，xx实施至土路基，路面部分及规划人行道后期再实施。xx实施至水稳层，水泥混凝土面层部分及规划人行道后期再实施。

二、编制依据：

1.《城市道路工程设计规范》CJJ37-近代

2.《城市道路工程技术规范》（GB 51286-2018）

3.《城镇道路路面设计规范》(CJJ169-近代)

4.《城市道路交叉口规划规范》(GB50647-近代）

5.《无障碍设计规范》 （GB 50763-近代）

6.《公路路基设计规范》（JTGD30-近代）

7.《城镇道路工程施工与质量验收规范》(CJJ1-近代)

三、相关图片：

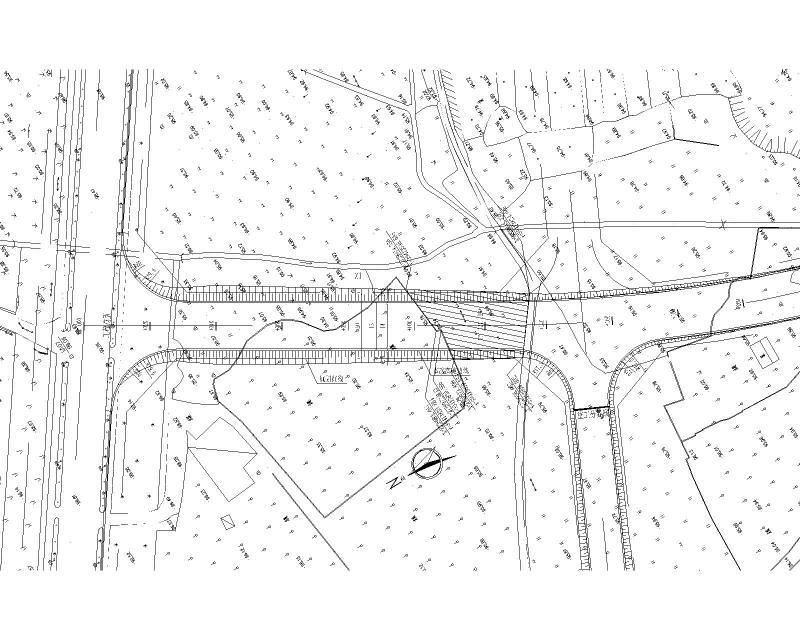

道路平面布置图

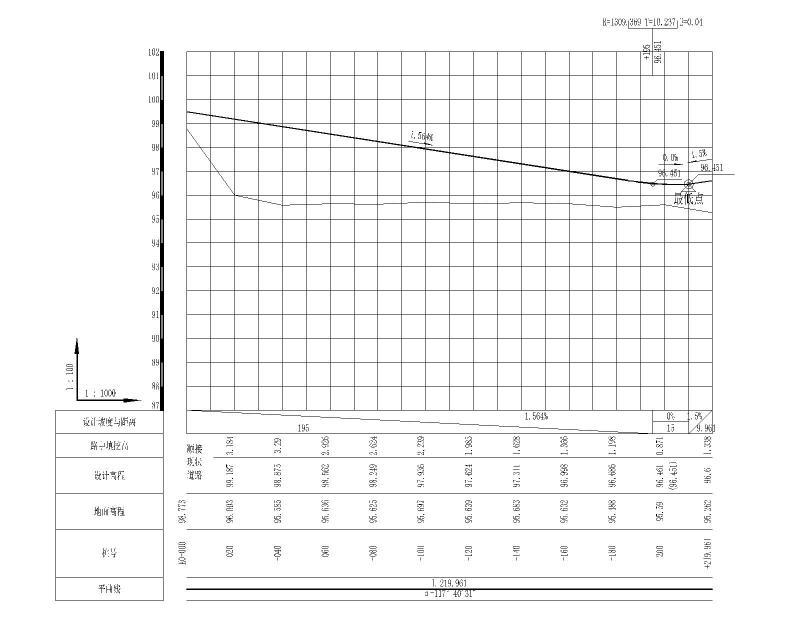

道路纵断面布置

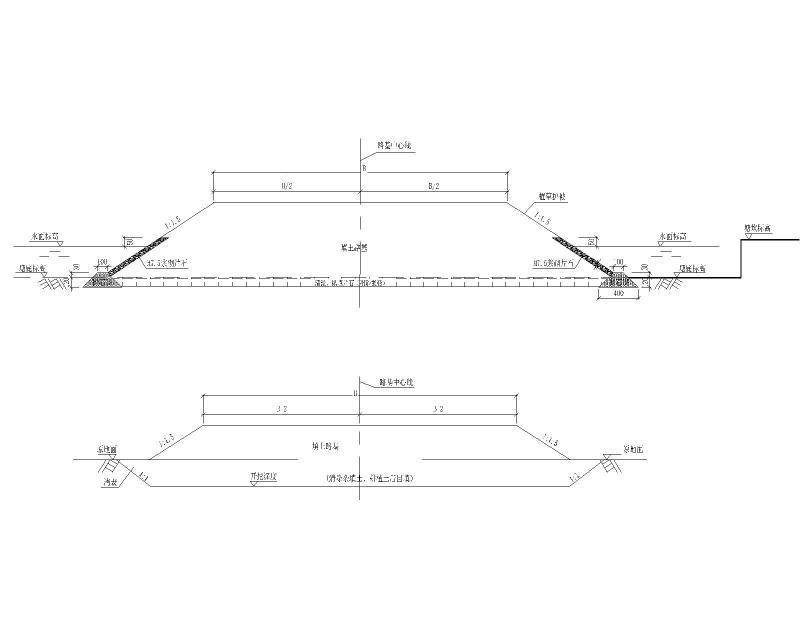

软基处理断面图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
