市政污水干管及配套工程施工组织设计2007

[复制链接]

0

主题

0

帖子

1304

积分

超级版主

Rank: 8Rank: 8

积分
1304
发表于 2020-2-7 00:07:09 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 项目所在地:四川
  • 施工组织设计 类型:实施
  • 道路长度:0.897km
  • 路基地基处理:换填土
  • 道路配套设施:给排水
  • 质量目标:合格
  • 编制时间:近代

附件详情

  • 第一章 编制综述
  • 1. 编制依据
  • 2.编制指导思想
  • 3.施工技术规范和标准
  • 第二章 工程简介
  • 1. 项目概要
  • 2.工程区域自然地理及气象情况
  • 第三章 施工准备
  • 1. 工程施工目标
  • 2 施工组织机构
  • 2. 开工准备
  • 3施工期间社会交通组织
  • 4施工现场平面总体布置
  • 5. 施工资源组织
  • 6.施工进度安排
  • 第四章 主要分部分项工程 施工方案
  • 1. 施工降水方案
  • 2.土方工程 施工方案
  • 3.排水工程 施工方案
  • 4.路基施工方案
  • 第五章 工程质量保证措施
  • 1. 工程质量保证体系
  • 2. 施工进度保证措施
  • 3. 安全施工保证体系
  • 4.文明施工措施
  • 5.季节性施工保证措施
  • 第六章 与相关部门的协调配合
  • 1.与业主单位的协调配合
  • 2.与设计单位的配合
  • 3.与监理单位的配合
  • 4.与质量监督站的配合
  • 5.与沿线单位及居民的配合
  • 6.其他管线设施单位的配合

附件详情

【项目概要】
本标段道路工程,全长897米。
本道路横向为二块板结构,红线宽40m=3.0m中央绿化分隔带+2×14.5m车行道+2×4.0m人行道。路拱为单折线形,车道横坡1.5%,人行道为向内2.0%的单向坡。设计道路纵坡0.3%~0.345%。
【内容节选】
平口式管道施工
施工注意事项:
(1)基础施工后,混凝土强度必须达到5MPa以上,才能安管,安管采用机械吊管、人工稳管的方法进行。
(2)安管过程中,必须进行中线及高程的校核,以保证准确安装。
(3) 垫层表面必须凿毛、冲洗干净,有利于护膀与垫层的衔接。
(4)管道与基础接触的三角部位,先用细石混凝土振捣密实,管道两侧护膀应同时对称浇筑,防止管道移位。
(5)抹带接口施工必须事先对管口凿毛、清洗。
……
该项目土路床均是位于挖方路段。为了保证土路床施工质量,井周80cm范围从井底至路床全部采用二灰砂粒或碎石。
土路床采用人工整形、机械碾压,遵循先轻后重的原则压实。施工时注意控制好土路床高程及平整度,路床以下的扰动土和软弱地基,
……
共计62页

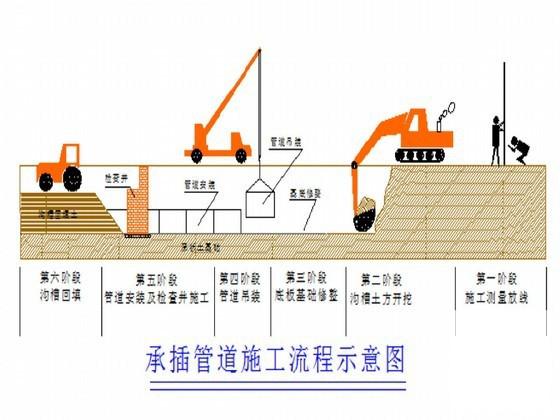

承插管道施工流程示意图

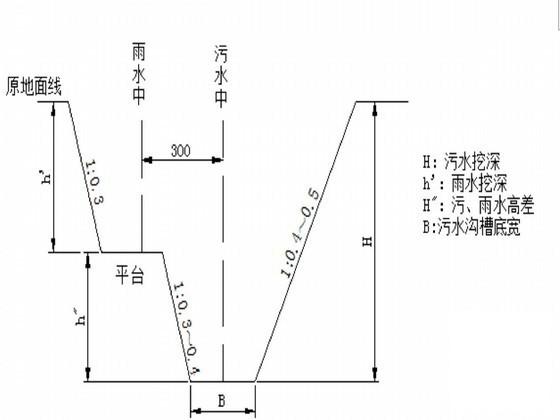

排水 沟槽开挖 断面示意图

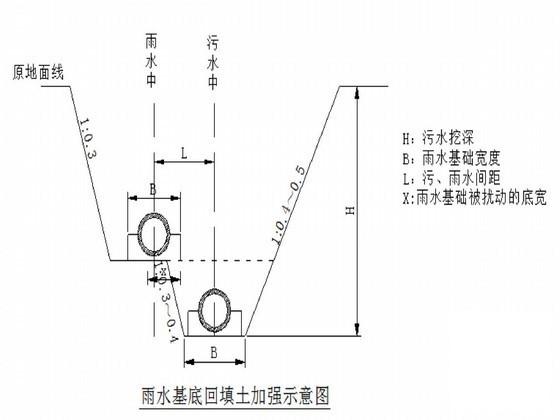

雨水基地回填土加强示意图

市政工程施工组织 - 1
第 1 张图
市政工程施工组织 - 2
第 2 张图
市政工程施工组织 - 3
第 3 张图
市政工程施工组织 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-7 00:07:09上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在建筑施工专区发帖交流相关知识。

附件2099v11ecwffdwd11fw2wds.zip

250.62 KB

下载  售价: 100 积分    赚积分
