[CAD]装配式10m先张法简支板设计通用图纸（42张大量计算文件）.dwg

feilaif · 发表于 2020-12-2 21:54:09

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

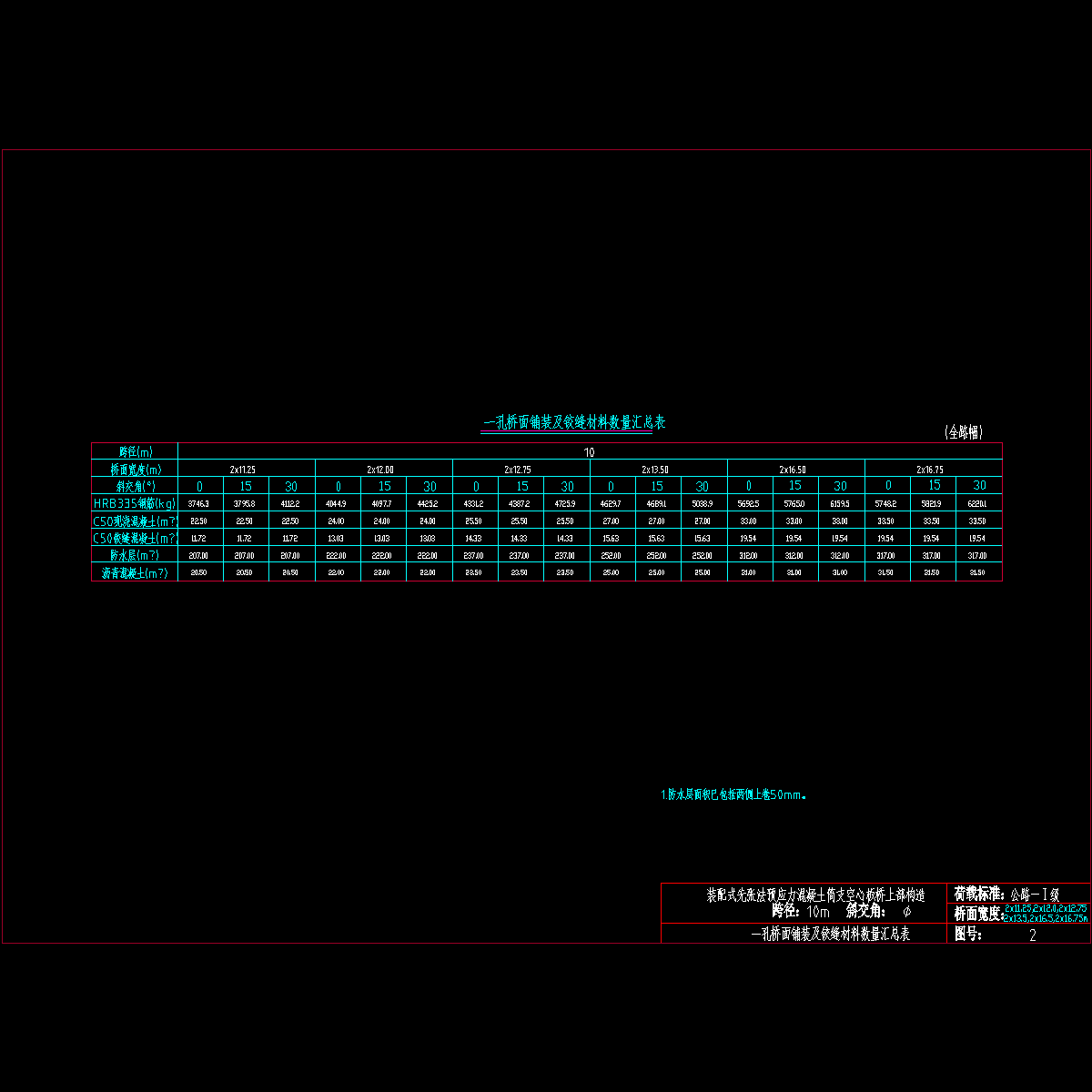

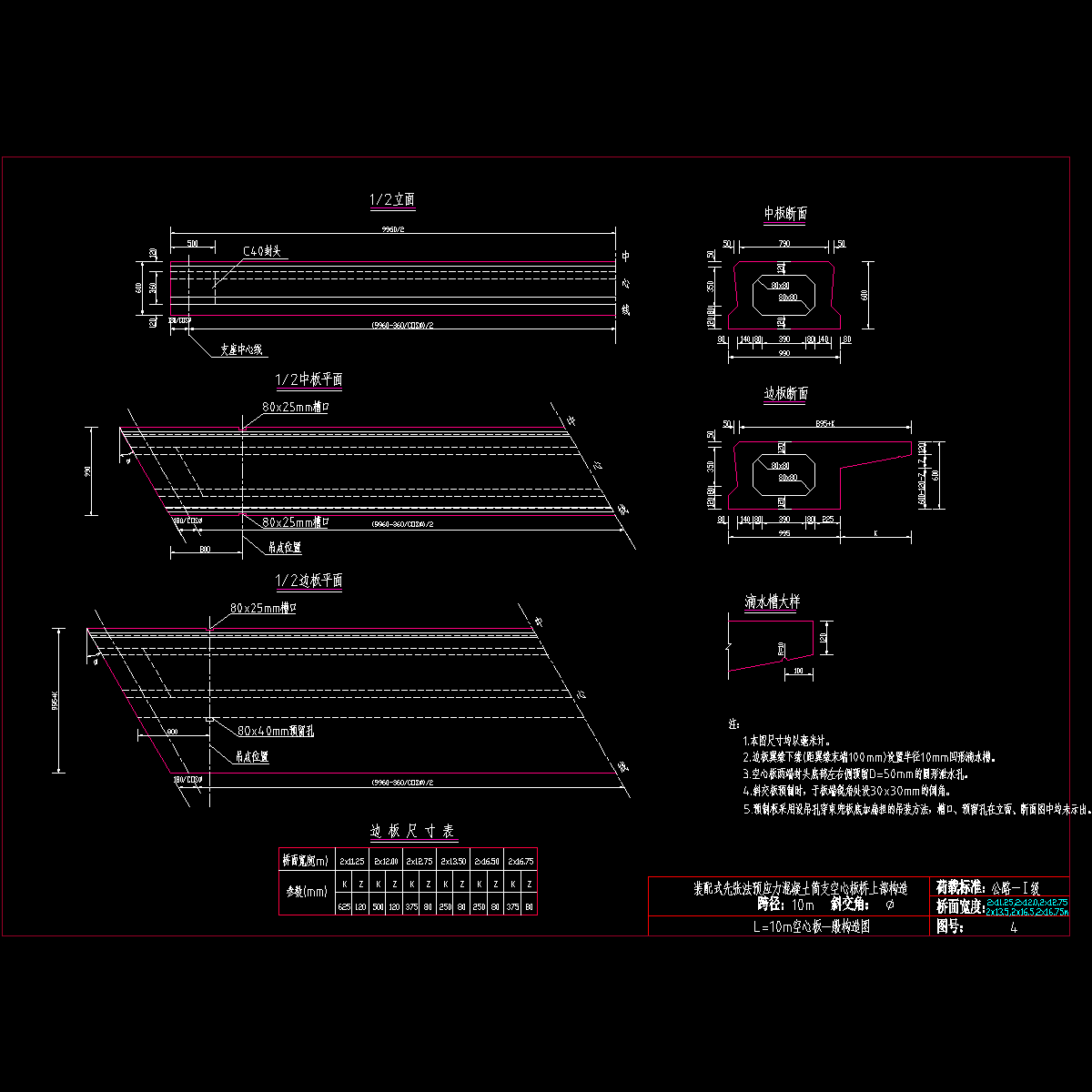

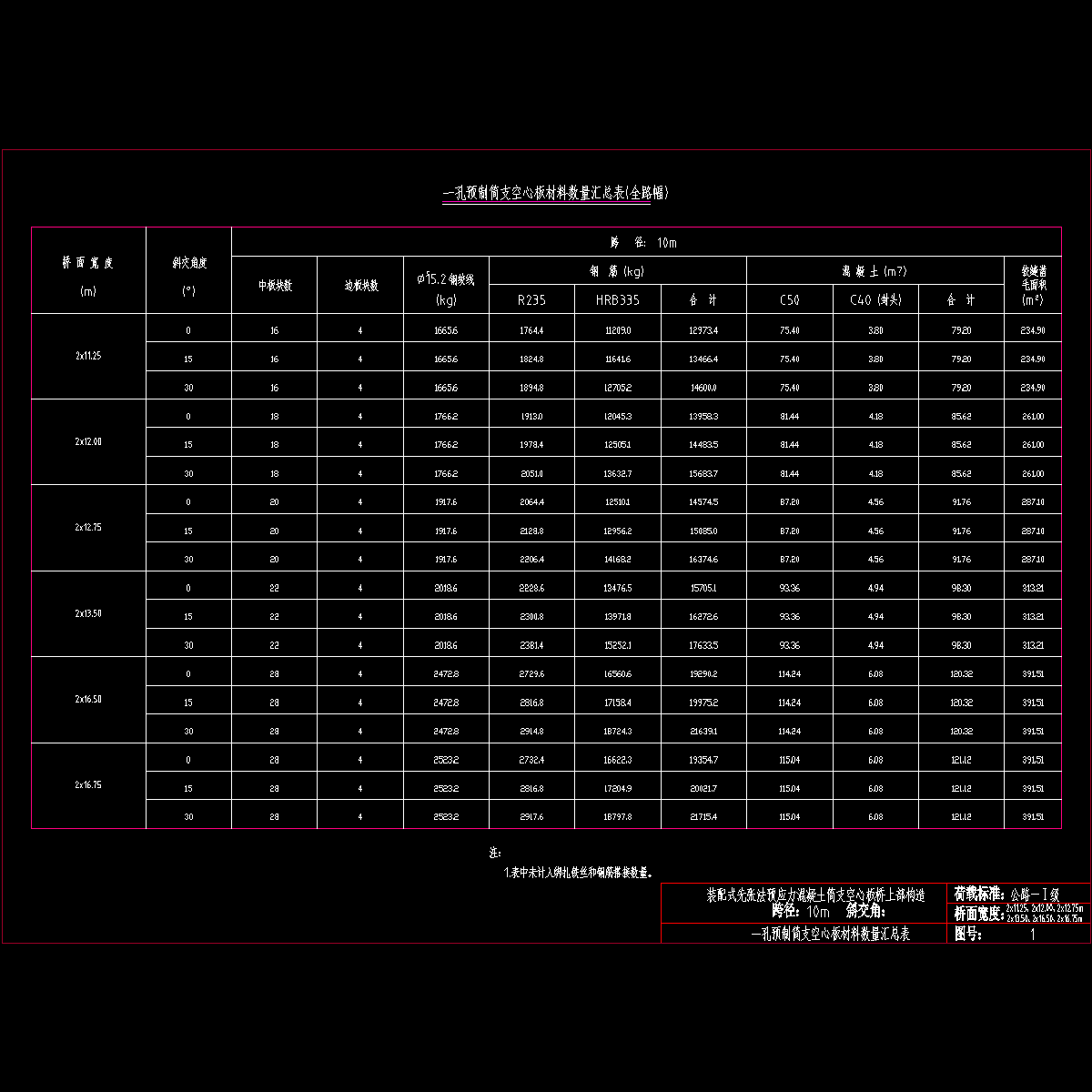

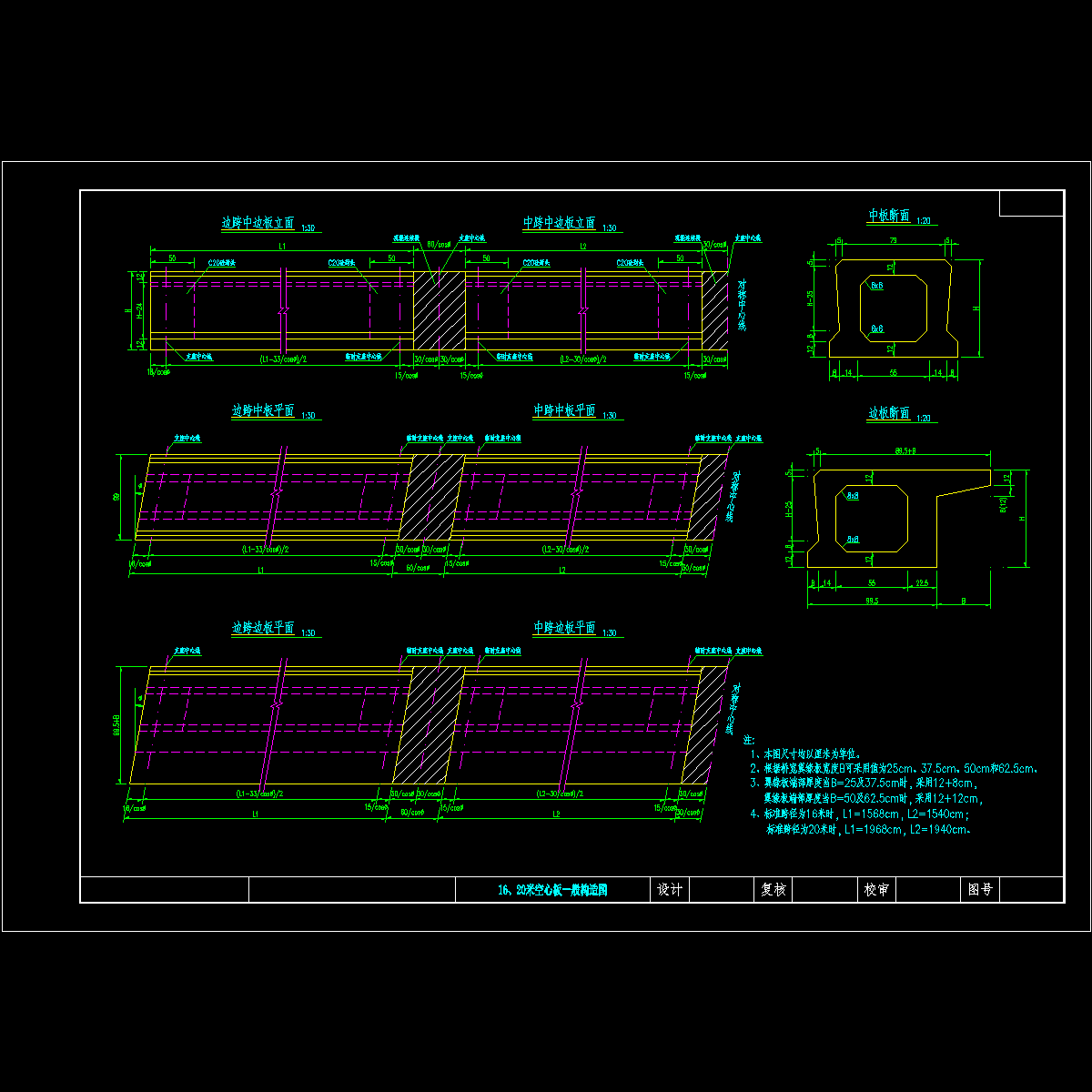

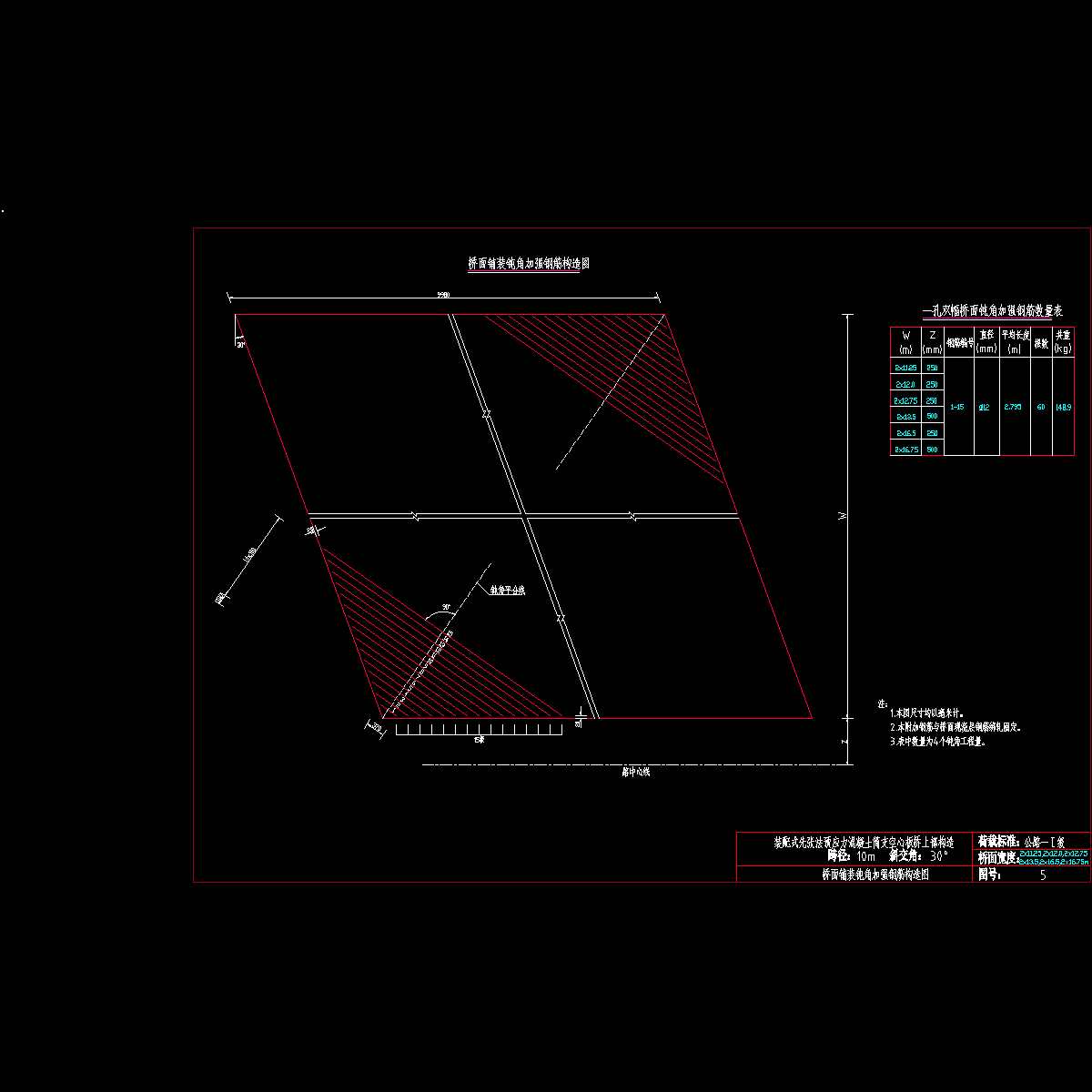

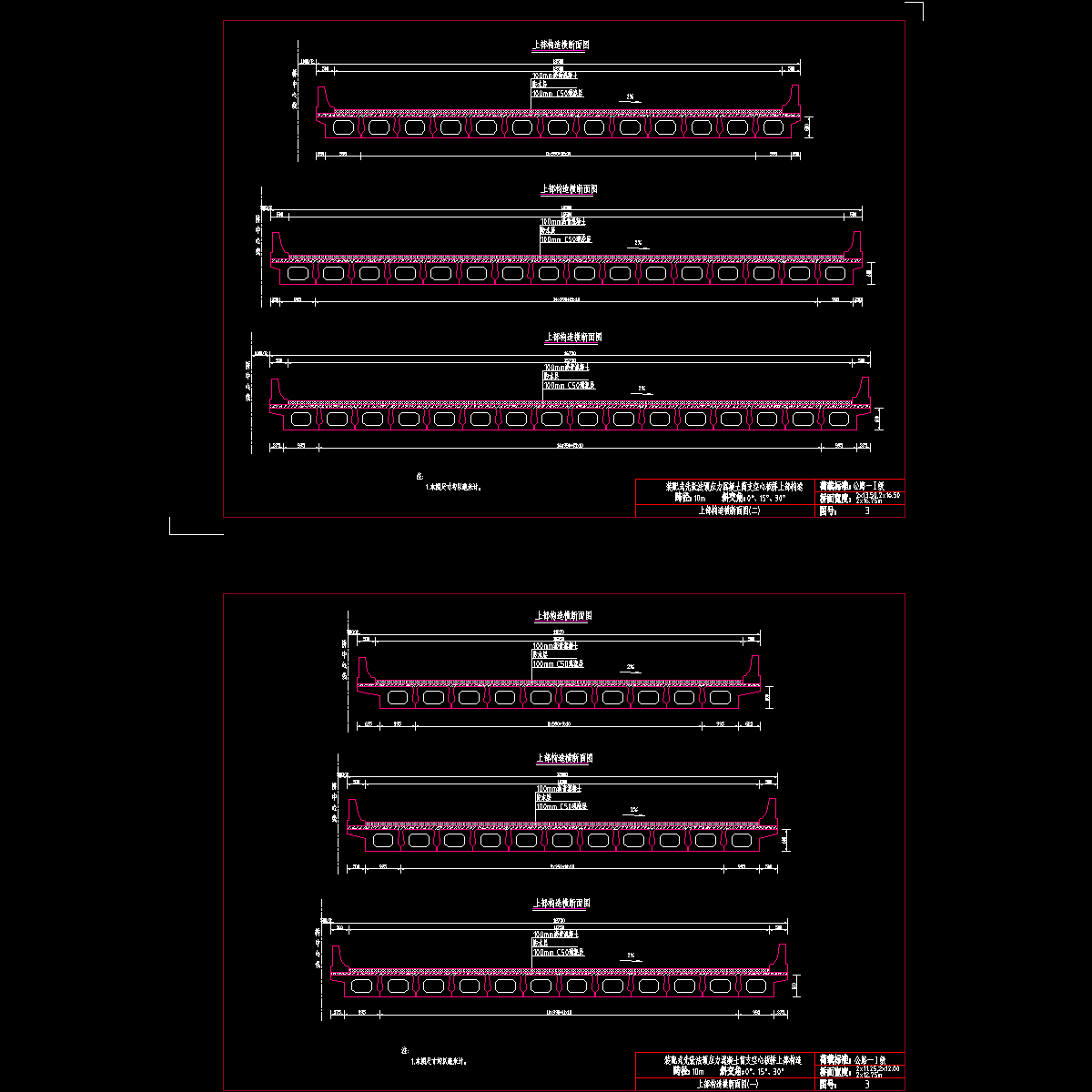

技术标准：　　跨径：10米　　斜交角：0°、15°、30° 　　荷载：公路-Ⅰ级　　桥面宽度：2×11.25m、2×12m、2×12.75m 　　 2×13.5m、2×16.5m、2×16.75m 　　...... 　　设计要点：　　 1、本通用图的结构体系为简支结构，按部分预应力A类构件设计。　　 2、设计计算采用平面杆系结构计算软件计算，桥面现浇层参与结构受力，空心板桥的横向分布系数，支点按杠杆法计算，四分点到跨中按铰接板梁法计算，支点到四分点按直线内插求得。　　...... 　　适用范围：　　处于曲线段上的桥，可通过改变预制板长来适应。本册图纸适用于预制板长变化范围在±130mm范围内，若板长变化超过此范围需根据各桥具体情况进行计算调整。　　...... 　　设计于2008年，共包含设计图42张，计算书300余页。
