地下室给排水消防设计CAD施工图纸.dwg

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

.管道系统：该项目设有给水系统、消防系统设计、生活污水系统、雨水系统。1.生活给水系统：1）.市政给水管网供水压力为0.14~0.16MPa。2.生活污水系统：1）.该项目室外雨污水采用分流制。3.雨水系统：1）.屋面雨水排水按重力流设计，雨水设计暴雨强度560L/S.ha(重现期5年). 2）.地下室顶板雨水采用外落水，管道及布置详见建筑专业图纸。4.消火栓给水系统：本建筑为Ⅲ类半地下停车库，建筑面积：4522.4m 。室内消火栓用水量为10L/s，室外消火栓用水量为15L/s，火灾延续时间 2h。2）.该项目室外给水管网可以保证室外消防用水量，消防水池仅储存火灾延续时间内室内消防用水量。水泵房及消防水池设于9号楼地下室,消防水池180m ，见水泵房详图。9号楼屋顶设有效容积为18m 消防水箱一座，消防稳压设备一套，见屋顶水箱详图。厂区设置支状生活给水管和环状消防给水管网。生活给水引入管管径DN150，两根消防引入管管径DN150, 引入管上设总水表，消防水表前还应设倒流防止器。给水管沿厂区主干道侧的人行道布置，并在消防环管上设置5.自动喷淋给水系统：本建筑为Ⅲ类地下停车库，属中危险 Ⅱ级；喷水强度8L/min.m ， 作用面积160m ，持续喷水时间1.0h。 设计用水量 28 L/S . 设置喷水泵：Q=30L/s,H=60m,N=45kW,一用一备。

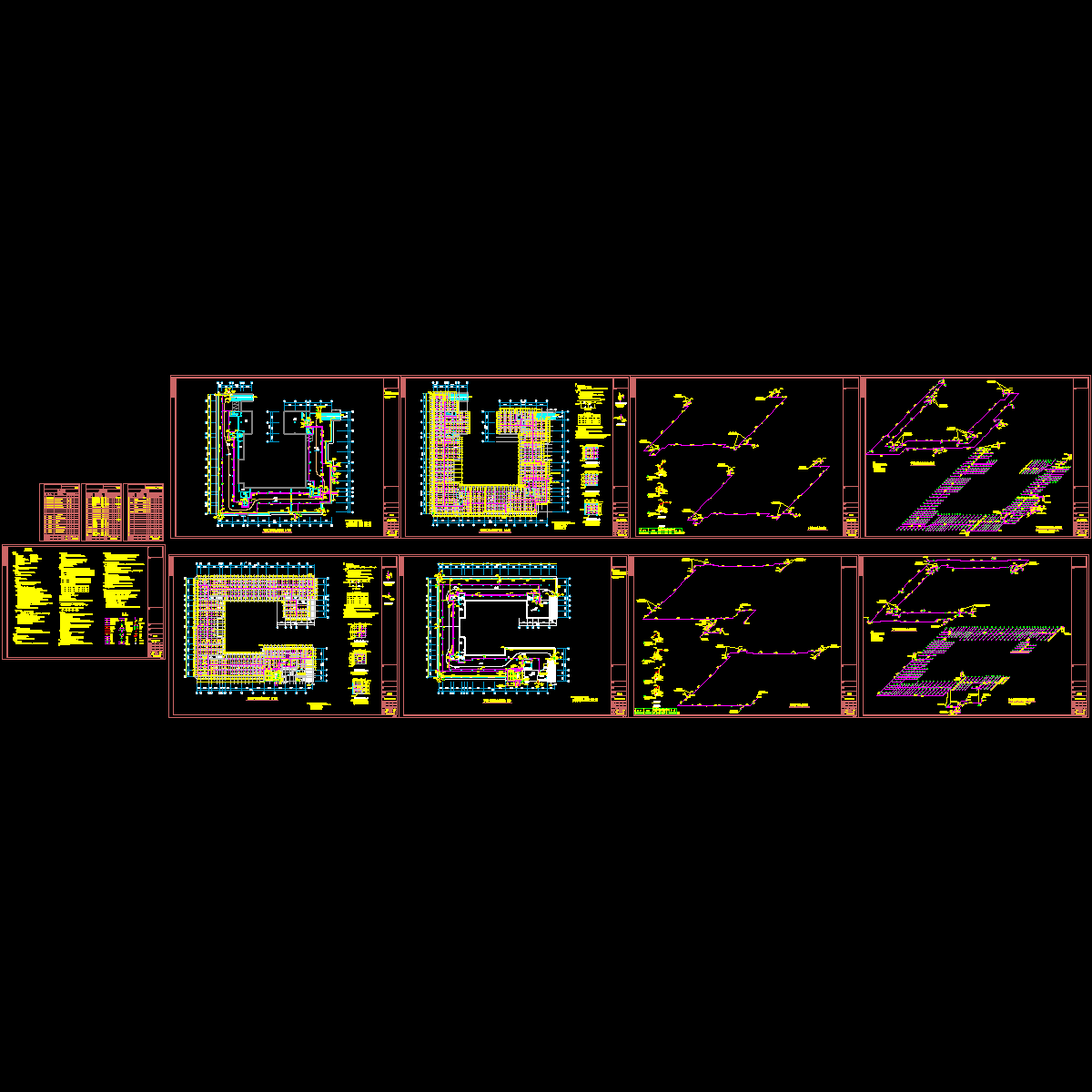

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
