该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源
-
附件设计说明：有
-
建筑类别：住宅,商业
-
建筑高度类型：多层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑地上层数：6层
-
图纸设计深度：扩初图
-
参考图纸：24张
-
设计年代：近代
-
生活供水设计：生活给水系统
-
生产供水设计：热水系统
-
排水设计：污水系统,废水系统,雨水系统
-
消防设计：室内消火栓系统,灭火器配置系统
-
供水设备：高位水箱,水泵站,水池
-
供水方式：市政供水,高位水箱供水,无负压供水
-
供水分区：无
-
排水体制：污废合流,雨污分流
-
排水技术：重力排水
-
消火栓用水量室外(L/S)：20
-
消火栓用水量室内(L/S)：15
-
特殊系统：太阳能热水系统
-
大样节点：厨房,卫生间
-
热水供应方式：集中热水供应,全日供应热水
-
项目所在地：安徽
附件详情
-
资料目录
-
设计施工总说明
-
一层平面图
-
二层平面图
-
三层平面图
-
四~五层平面图
-
六层平面图
-
跃层平面图
-
屋顶层平面图
-
给水系统图
-
卫生间大样图
-
排水系统图
-
消火栓给水系统图
附件详情
该项目位于安徽，共6层，6层以上为跃层，一二层为商铺，本建筑最高日用水量为24m3,最大时用水量为2.5m3/h.市政给水管水压为0.3MPa，生活给水由市政管网直接供给。分户水表均为DN20。按业主要求：分户给水管接入户内只安装阀门和水咀.其余给水管由住户装修时自行安装.每户设一个整体式太阳能热水器，真空管为1600×58，18支，集热面积为1.93m2，水箱容积为140L。生活污水和废水采用合流制,经化粪池处理后排入市政排水管网.该资料包含1、2、3号楼。设计范围：室内给水系统、室内污、废水系统、雨水系统、室内消火栓给水系统。
，共24张图。

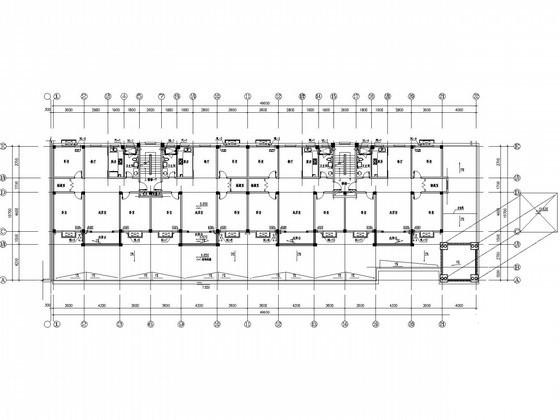

三层平面图

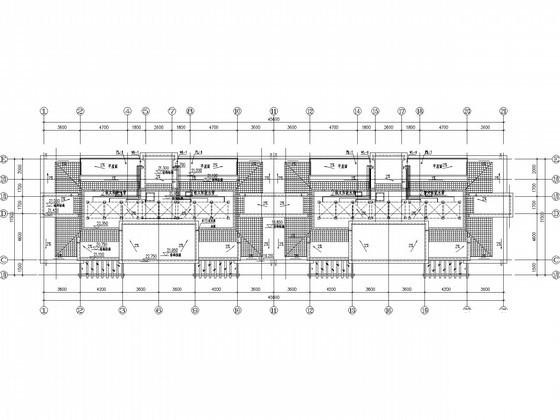

屋顶层平面图

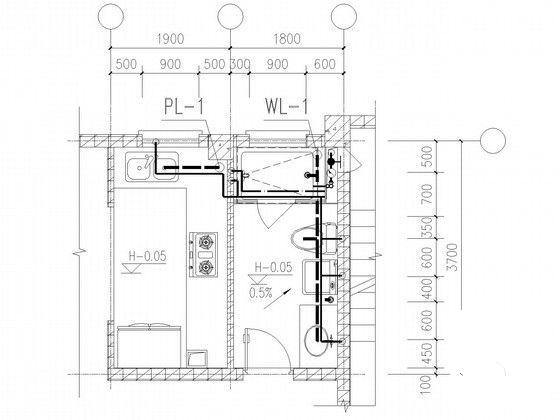

厨卫

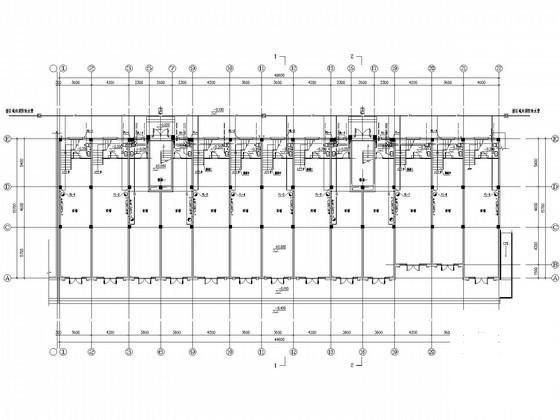

平面布置图

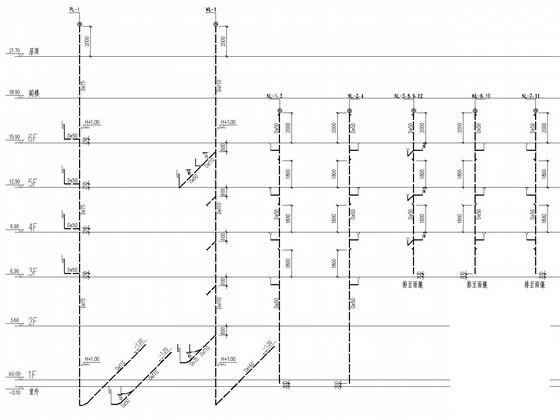

排水系统图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
