银行19层大楼二次装修电气CAD施工图纸.dwg

0 主题	0 帖子	1190 积分

超级版主

Rank: 8 Rank: 8

积分: 1190

发消息

发表于 2020-11-23 20:57:15 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

该项目属二类高层建筑，电气设计按高层建筑电气设计规范要求结合原设计及本次内装修设计所重新设计；该资料仅考虑到内装修1至13层照明及插座用电，电源引自地下层低压配电柜，每层均设层间配电箱，底边距地1.80M嵌入式暗装。三相五线制，电缆竖井内设保护接地专用铜排TMY-30×20，各配电箱、金属桥架、穿线管等电气设备正常不带电的金属外壳及插座接地极均应与之作可靠连接，连接导线的规格和相应配电回路的工作零线的规格相同。

农行强电、照明.dwg

农行空调、应急.dwg

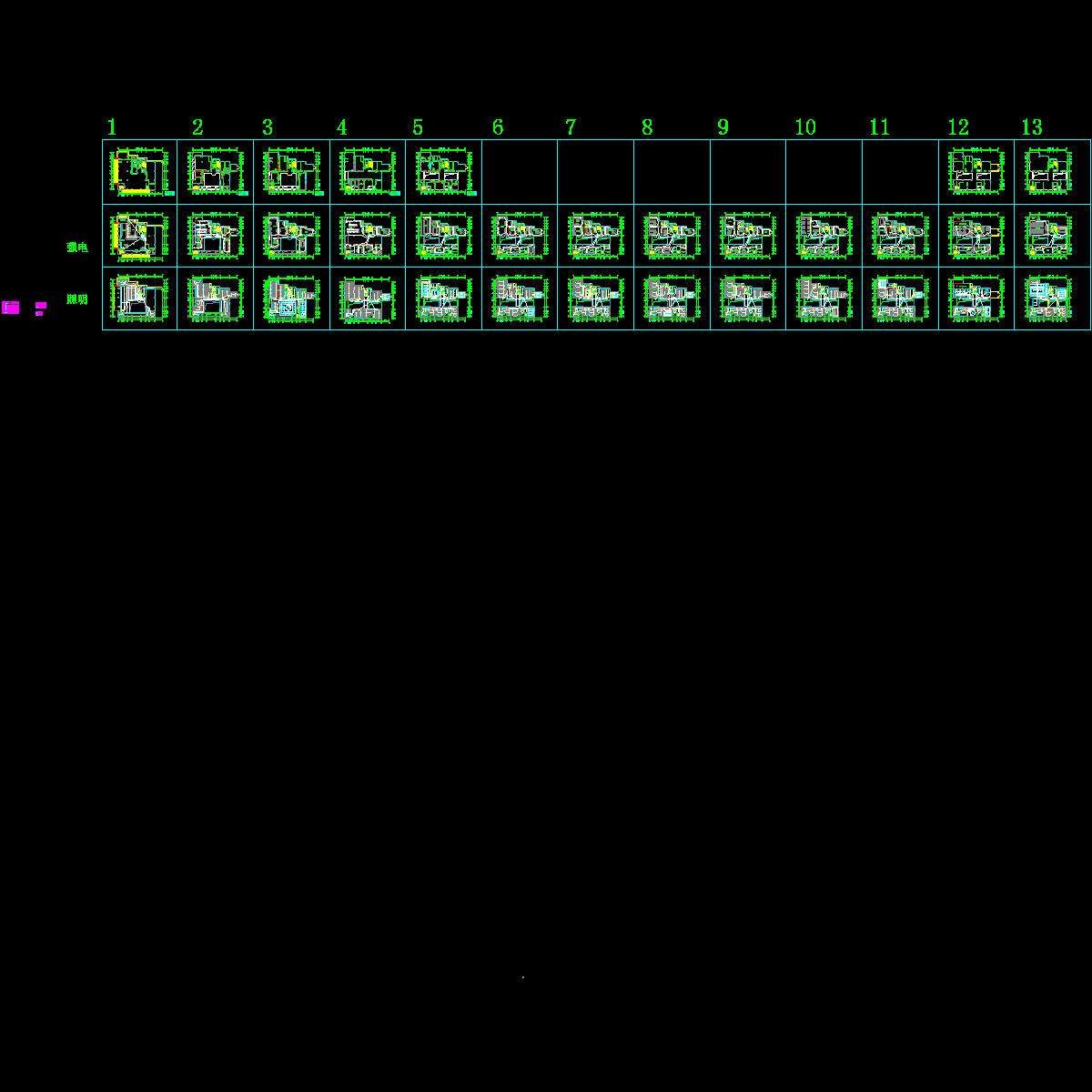

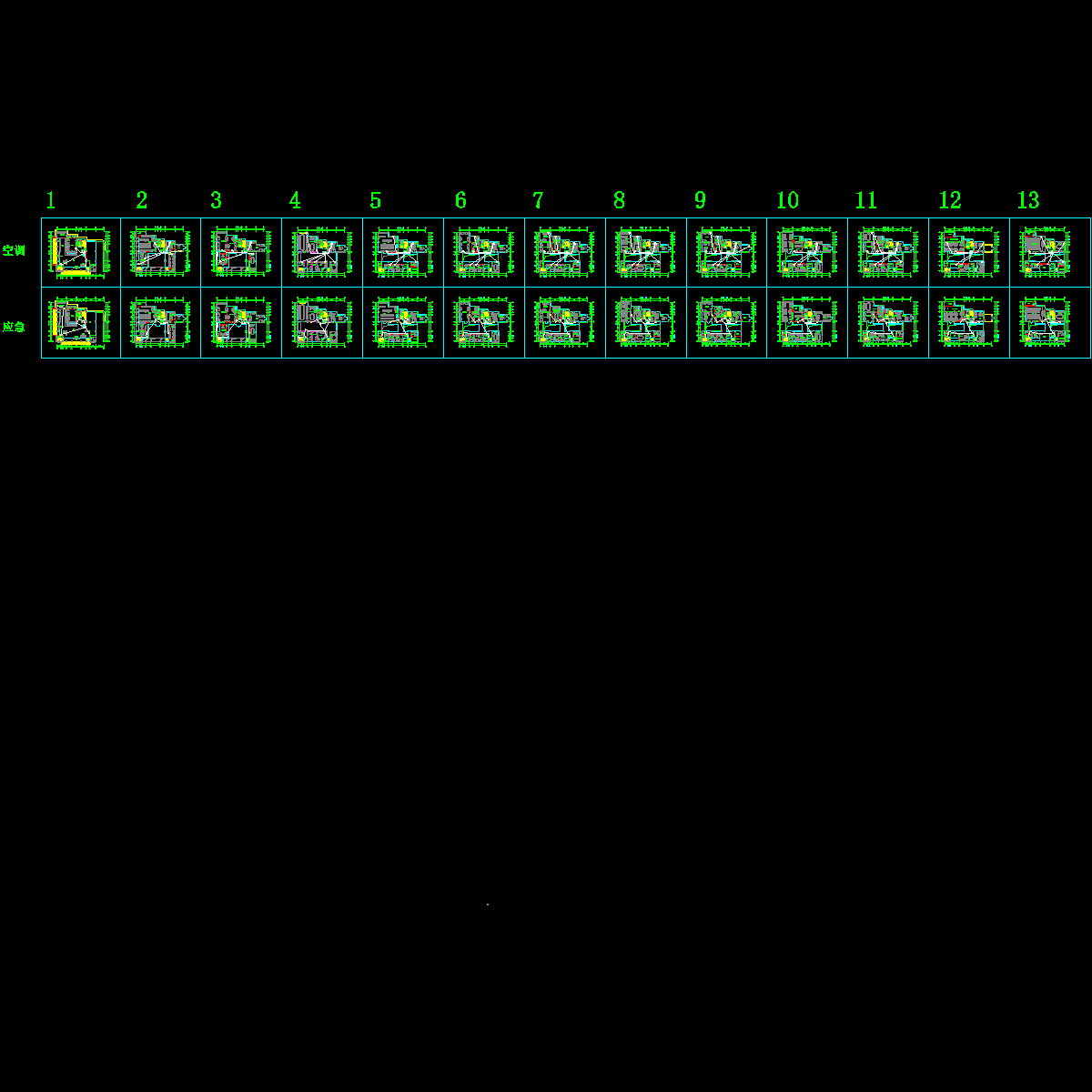

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

附件2099v11ec220c11e011dd1d.rar

5.5 MB

下载售价: 100 积分 赚积分

二次装修施工图相关帖子
