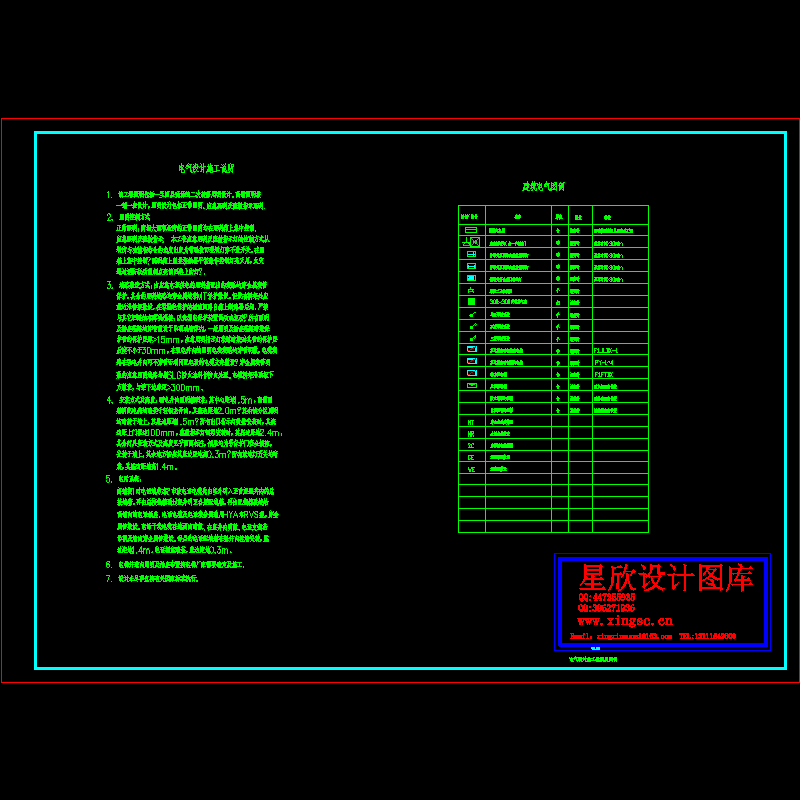

施工说明
1. 该工程照明包括一至四层商场的二次装修照明设计。商铺照明按
一铺一表设计,照明设计包括正常照明、应急照明及疏散指示照明。
2. 照明控制方式
正常照明:商场大面积场所的正常照明均在照明箱上集中控制。
应急照明及疏散指示: 该项目应急照明及疏散指示灯的控制方式从
场所与功能相结合的角度出发为带强投而现场灯旁不设开关,在照
箱上集中控制(照明箱上强投接触器平常兼作控制灯亮灭用,火灾
通过消防联动强制点亮该回路上的灯)。
3. 线路敷设方式:由应急电源供电的照明箱配出的线路均穿金属线管
保护,其余的照明线路均穿金属线管MT保护敷设,但设有桥架处应
就近沿桥架敷设,在带漏电保护的插座回路自箱上断路器后起,严禁
与其它回路的相零线混接,以免漏电保护装置误动或拒动;所有照明
及插座线路均穿管敷设于吊顶或墙体内,一般照明及插座线路暗敷保
护管的保护层厚>15mm,应急照明指示灯线路暗敷时其管的保护层
后度不小于30mm,在强电井内的照明电线线路均穿管明敷,电缆线
路在强电井内可不穿管而利用配电设的电缆支架敷设;穿金属线管明
敷的应急照明线路均刷SLG防火涂料作防火处理。电缆桥架沿顶板下
方敷设,与梁下边净距>300mm。
4. 安装方式及高度:强电井内照明箱明装,其中心距地1.5m,商铺照
箱明配电箱均暗装于轻钢龙骨内,其底边距地2.0m;其余的分区照明
均暗装于墙上,其底边距地1.5m;所有出口指示灯吸壁安装时,其底
边距上门框边100mm,疏散指示灯链吊安装时,其底边距地2.4m,
其余灯具安装方式及高度见平面图标注,插座均为带保护门安全插座,
安装于墙上,其余地方插座其底边距地高0.3m;所有就地灯开关均暗
装,其底边距地高1.4m。
5. 电话系统:
商铺按1对电话线考虑;市政电话电缆先由室外引入至首层竖井内的总
接线箱,再由总接线箱通过竖井引至各层配线箱,再由配线箱跳线给
商铺内的电话插座。电话电缆及电话线分别选用HYA和RVS型,穿金
属管敷设。电话干线电缆在地面内暗敷、在竖井内明敷。电话支线沿
吊顶及墙内穿金属管敷设。每层的电话配线箱在竖井内挂墙安装,底
边距地1.4m。电话插座暗装,底边距地0.3m。
6. 电梯井道内照明及插座布置按电梯厂家需要确定及施工。
7. 设计未尽事宜按有关国家标准执行。

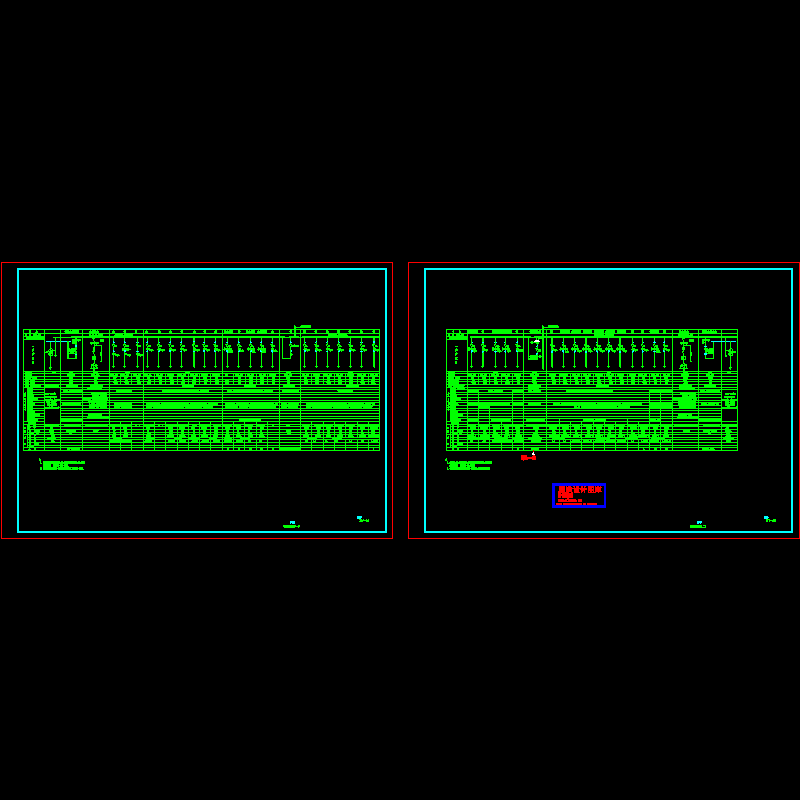

低压系统图
图
