一份5层医院大楼装修水电CAD施工图纸

rruuikkjj

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 参考图纸：49张
• 设计年代：近代
• 负荷等级：二级
• 接地方式：TN-S
• 强电设计：低压配电, 电气照明
• 弱电设计：综合布线系统, 通信系统, 有线电视和卫星接收系统, 广播系统, 信息网络系统, 呼应信号及信息显示

附件详情

• 1、强电设计说明
• 2、 竖向配电干线 系统图
• 3、 配电箱系统 图
• 4、插座平面布置图
• 5、照明灯具平面布置图
• 6、弱电设计说明
• 7、弱电平面布置图
• 8、给排水设计说明
• 9、给排水平面图

附件详情

该附件是五层医院大楼装修水电全套施工图纸，电气设计包含工程装饰范围内的正常照明设计，普通插座配电设计、综合布线系统；有线电视系统；广播系统；病房呼叫系统设计等。

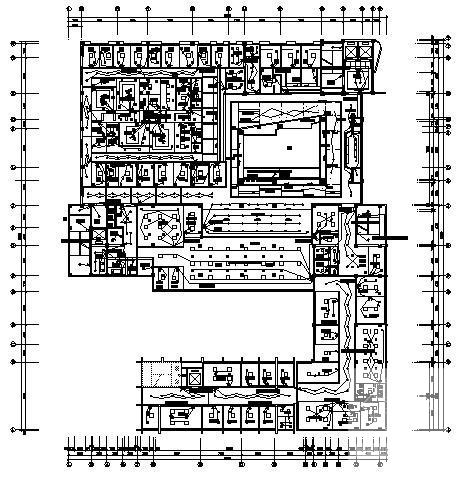

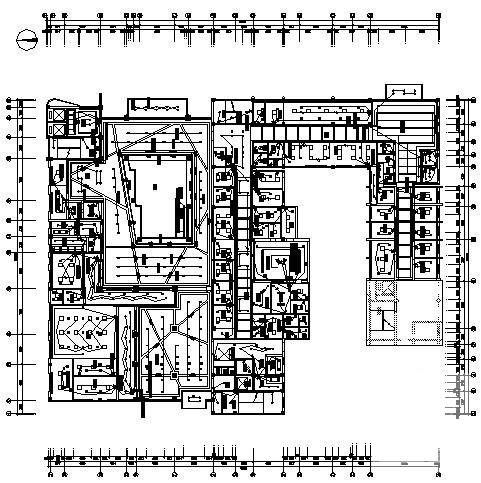

照明平面图

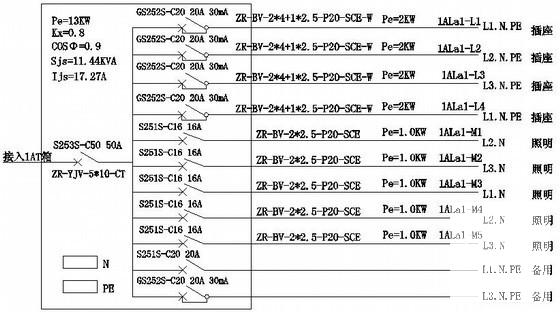

配电箱系统图

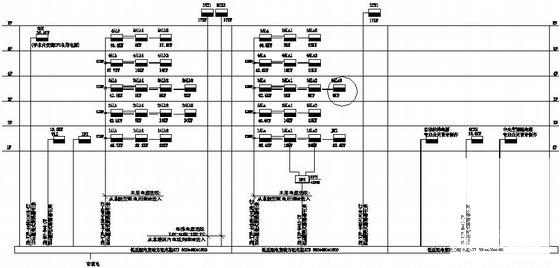

竖向配电干线系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-18 09:10:19上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
