多层公寓室内装修水电施工CAD图纸

搜索更多资源
  • 建筑类别：住宅
  • 建筑高度类型：多层建筑
  • 图纸设计深度：施工图
  • 设计年代：近代
  • 负荷等级：三级
  • 防雷等级：第二类
  • 火灾保护分级：二级
  • 接地方式：TN-S
  • 项目所在地：江西
  • 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
  • 弱电设计： 火灾自动报警系统 ,有线电视和卫星接收系统,信息网络系统
点击进去小常识，你一定要知道呀
该附件为多层物流公寓水电图纸
(一)项目概况:
本项目为 笋岗长城国际物流公寓3A户型 下层室内电气工程。
(二)设计范围:
本次 笋岗长城国际物流公寓3A户型 下层室内设计仅包括强弱电电气部分,
具体内容为:
照明、插座布管布线及系统图设计。
（三）配电系统:
1、室内配电箱由建筑预留,位置不做改动,使用低压380~220V交流电源,属三级负荷;
2、该项目普通照明、插座及空调电源均属于三级负荷。
..............
江西某多层别墅强弱电施工图

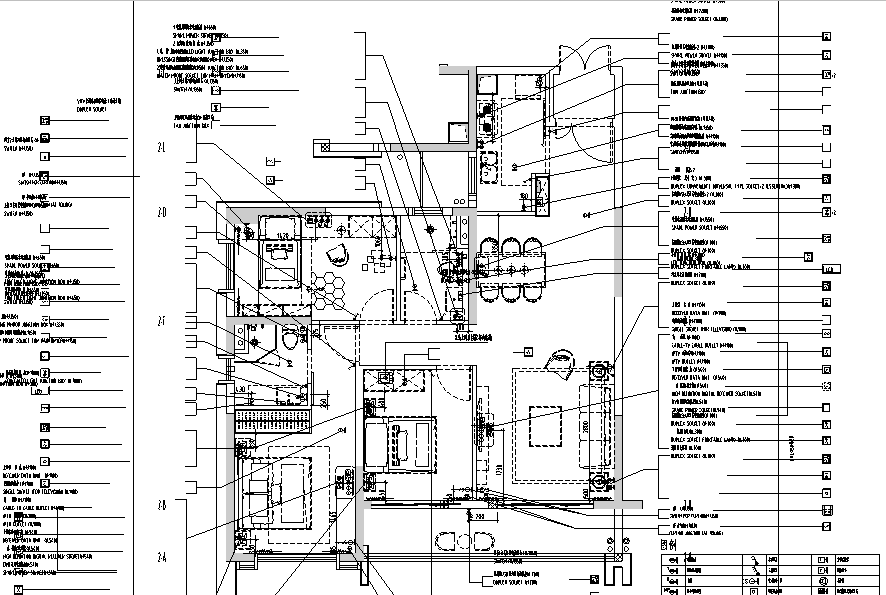

3A户型 下层强电插座线路布置图

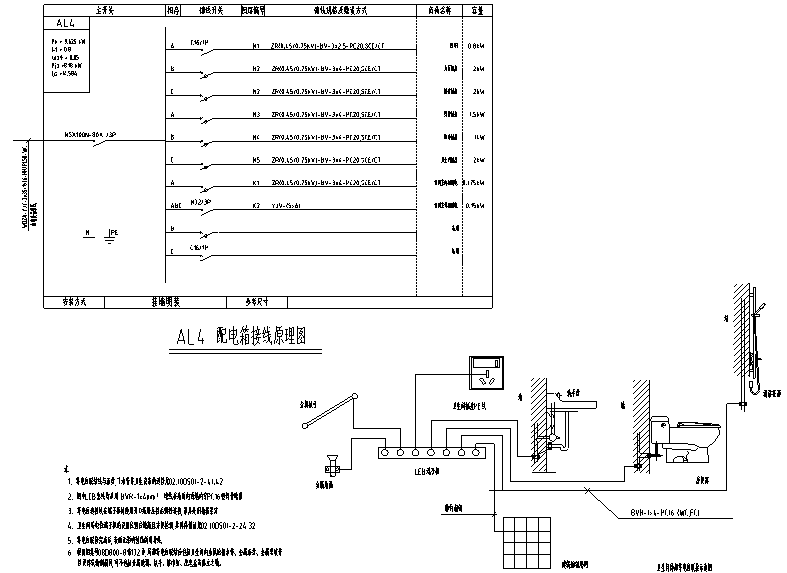

卫生间局部等电位联接示意图
3A户型 下层空调机定位图

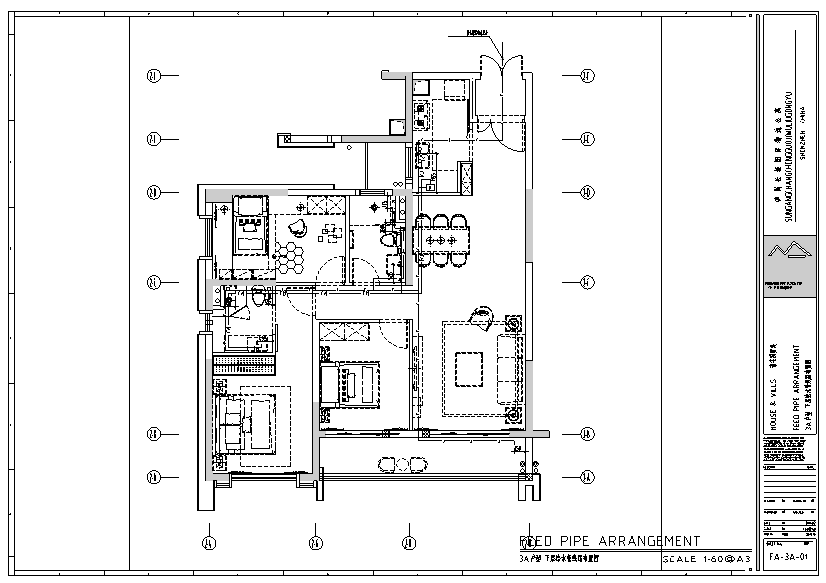

3A户型 下层给水管线路布置图
3A户型 下层给水管系统图

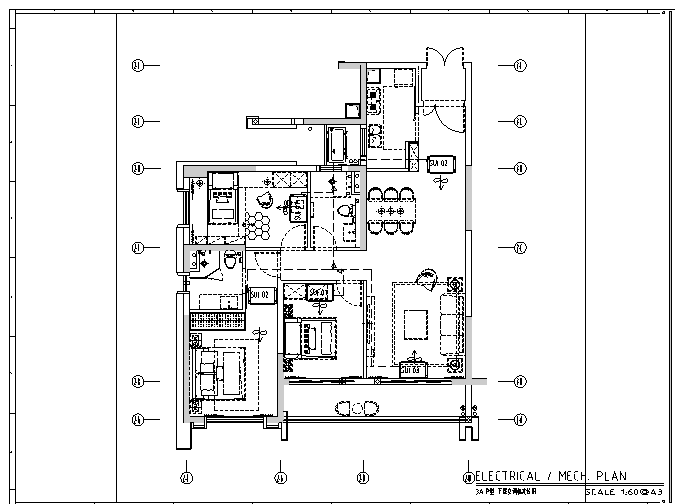

1A-B户型 上层机电布置图
1A-B户型 下层给水管系统图
1B-B户型 弱电插座线路布置图

以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
  • 室内装修施工图纸 - 1
    室内装修施工图纸 - 1
  • 室内装修施工图纸 - 2
    室内装修施工图纸 - 2
  • 室内装修施工图纸 - 3
    室内装修施工图纸 - 3
  • 室内装修施工图纸 - 4
    室内装修施工图纸 - 4
  • 室内装修施工图纸 - 5
    室内装修施工图纸 - 5
  • 室内装修施工图纸 - 6
    室内装修施工图纸 - 6
  • 室内装修施工图纸 - 7
    室内装修施工图纸 - 7
  • 室内装修施工图纸 - 8
    室内装修施工图纸 - 8
  • 室内装修施工图纸 - 9
    室内装修施工图纸 - 9
以上是部分截图，请下载附件后查看完整高清内容
