一份4层酒店海鲜楼给排水CAD施工图纸

mmyaowolai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：酒店,餐饮
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 参考图纸：14张
• 设计年代：近代
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 供水方式：市政供水
• 排水技术：重力排水
• 大样节点：卫生间

附件详情

• 设计与施工说明
• 海鲜楼一层给排水平面图
• 海鲜楼一层喷淋吊顶图
• 海鲜楼二层给排水平面图
• 海鲜楼二层喷淋吊顶图
• 海鲜楼三层给排水平面图
• 海鲜楼三层喷淋吊顶图
• 海鲜楼四层给排水平面图
• 海鲜楼四层喷淋吊顶图
• 给水热水系统图
• 排水系统图
• 消防喷淋系统图
• 卫生间大样图
• 四层卫生间大样图

附件详情

该附件为浙江某酒店海鲜楼给排水施工图。
项目概要：本建筑包括地上4层，是浙江世博大酒店的附属建筑，室内消防水量为40 l/s，自动喷淋属中危I级16 l/s。
设计内容：给水系统、排水系统、热水系统、 消防系统 、喷淋系统、雨水系统。
，共14张图纸。

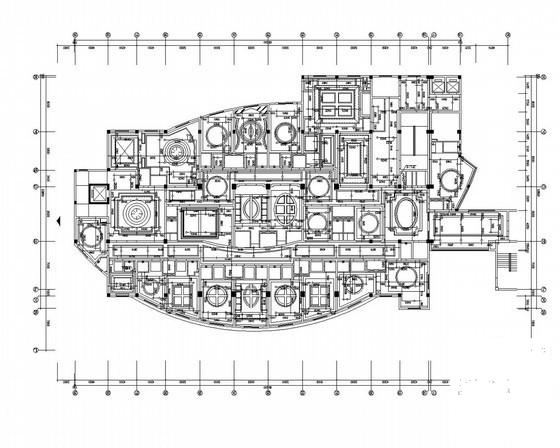

二层喷淋吊顶图

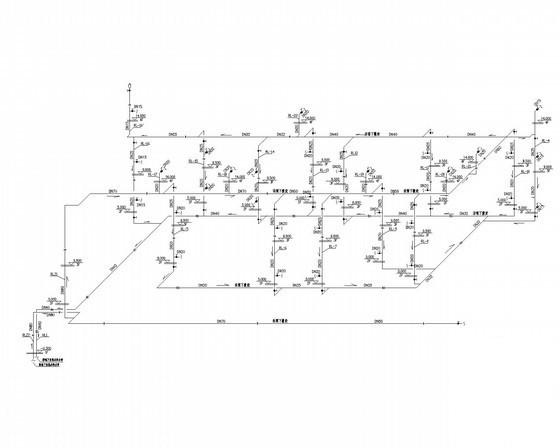

排水系统图

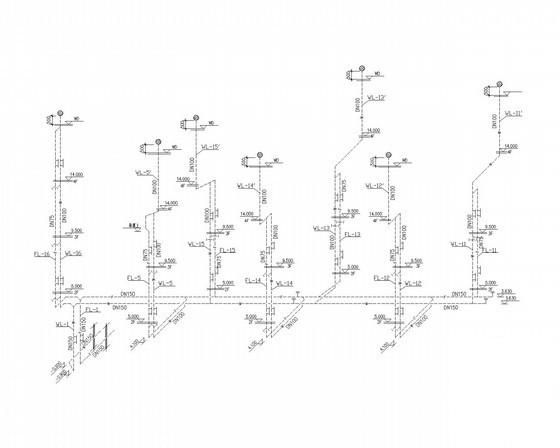

热水系统图

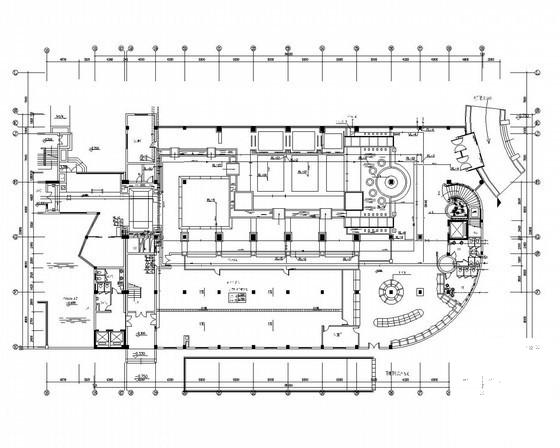

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
