一份酒店景观给排水CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有

附件详情

• 景观绿化浇灌说明及详图（1-4）
• 景观地表排水设计说明及详图
• 景观地表排水平面图（1-4）
• 屋顶花园排水图
• 特色水景给排水平面图（1-6）
• 特色水景剖面图（1-6）

附件详情

1、设计内容为景观植物灌溉。
二、1、水源：采用市政给水。
2、浇水灌溉采用快速取水栓，工作半径在25M左右。
三、 管材及附件
1、采用给水或灌溉的总管与支管均是PPR管，引接绿化给水总管为PPR50;灌溉支管为PPR25,32,40。

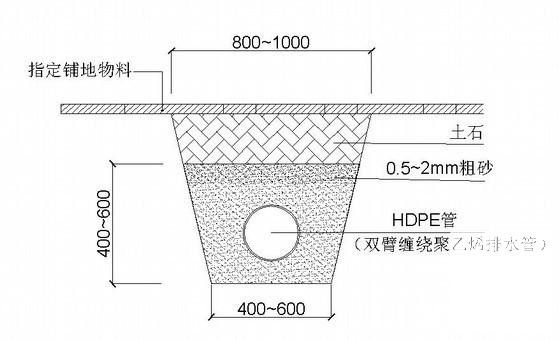

第 1 张图

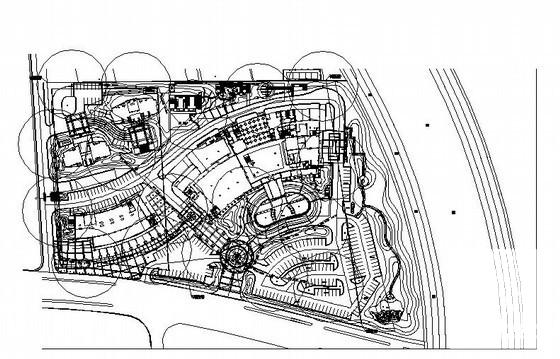

第 2 张图

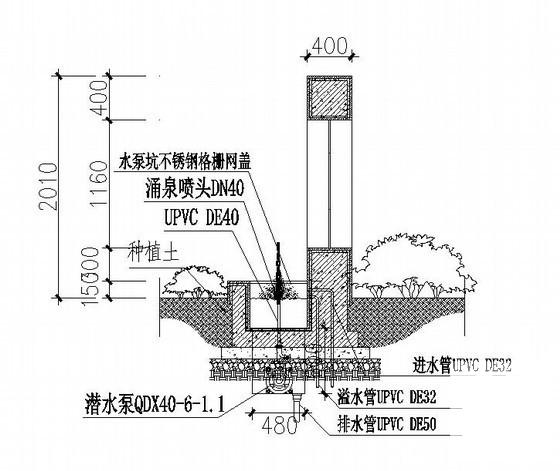

第 3 张图

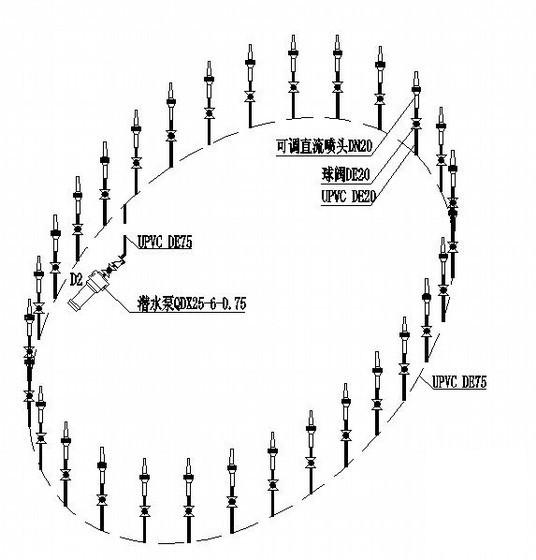

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
