道路市政电气管线与照明CAD施工图纸(节点大样:灯具,配电箱)

[复制链接]

0

主题

0

帖子

1713

积分

超级版主

Rank: 8Rank: 8

积分
1713
发表于 2020-2-18 10:19:37 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:交通建筑
  • 图纸设计深度:施工图
  • 参考图纸:25张
  • 设计年代:近代
  • 节点大样:灯具,配电箱,其它
  • 接地方式:TN-S
  • 项目所在地:四川
  • 强电 设计:低压配电,电气照明

附件详情

  • 1、 电气设计 说明
  • 2、路灯照明 配电箱系统
  • 3、路灯接线示意图
  • 4、双悬臂路灯外形示意图
  • 5、电器手孔大样图
  • 6、灯杆基础图
  • 7、手孔井大样图
  • 8、配电箱安装示意图
  • 9、路灯布置横断面图
  • 10、电缆沟设计图
  • 11、三通电缆排管工作井大样图
  • 12、管线布置横断面图

附件详情

该附件是某道路市政电气管线与照明施工图纸。
本段道路全长1002.236米。包括路灯配电系统、灯位的确定、电缆的敷设等。工程设置1台照明配电箱为整条道路照明供电,照明配电箱外电引入不在本次涉及范围。

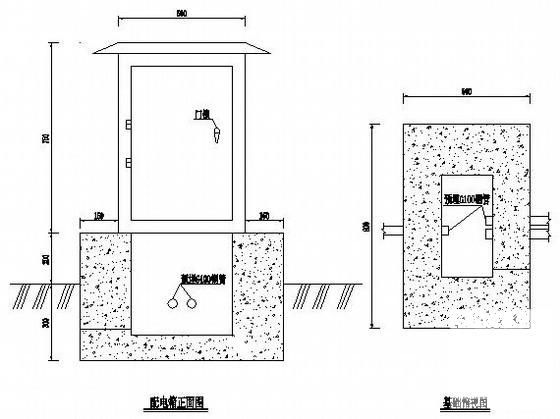

道路照明配电箱 - 1
第 1 张图

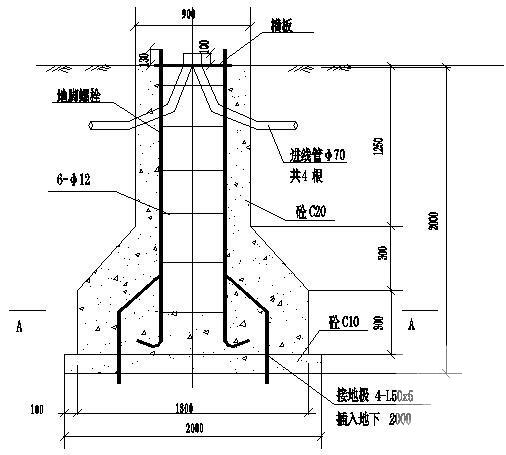

道路照明配电箱 - 2
第 2 张图

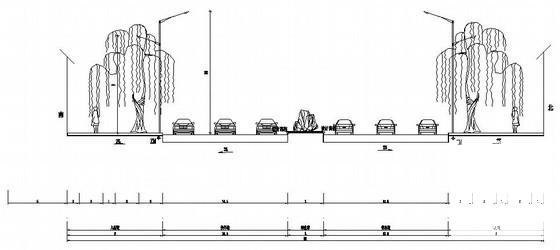

道路照明配电箱 - 3
第 3 张图

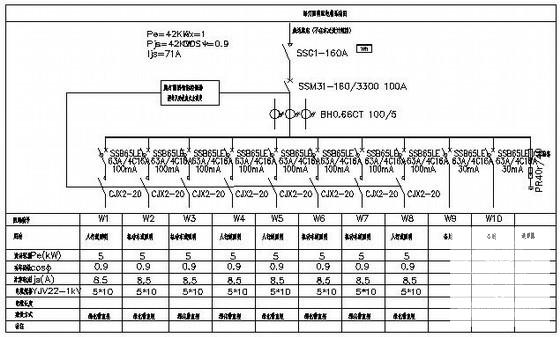

道路照明配电箱 - 4
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-18 10:19:37上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在电气工程专区发帖交流相关知识。

附件2099v11edee11cfdwfds0ecedd.rar

6.77 MB

下载  售价: 100 积分    赚积分
