[CAD]9层假日酒店电气毕业设计方案图纸.dwg

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

该项目为框架剪力墙结构,现浇混凝土楼板,共九层。层高:主楼一层为3.3m,二到九层为3.2m,裙楼一层为4.2m，二层为3.6m，三层为4.2m，建筑面积为30600平方米。该项目建筑等级为二级，二级耐火极限，采用自动喷水灭火系统，防火分区：一、二、三层每层主楼和裙楼各为一个防火分区，三层以上每层为一个防火分区。 　　设计范围包括：低压配电系统；电力、电气照明系统；防雷保护及接地系统；火灾报警及控制系统；电视、电话及网络系统；保安监控系统。

第 1 张图

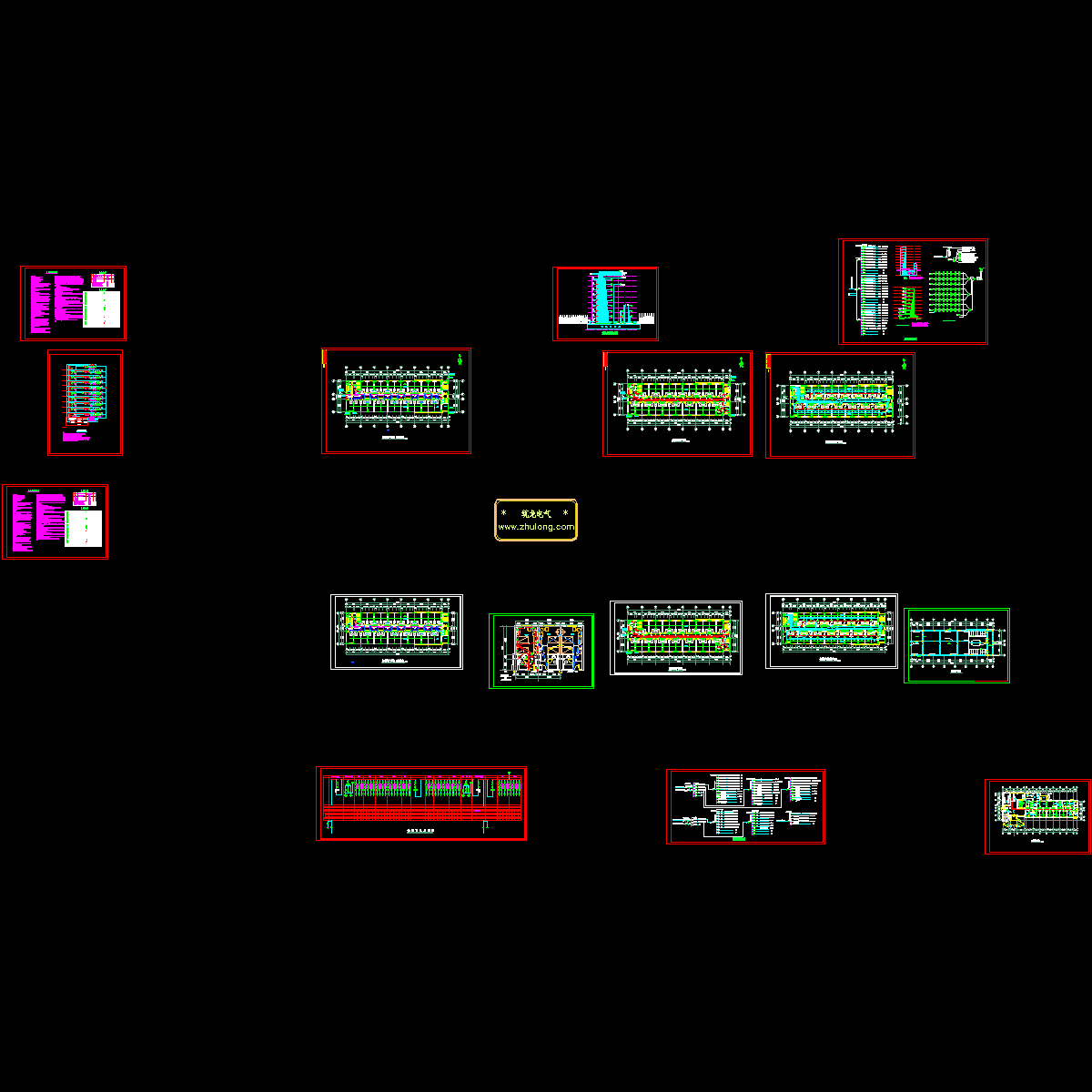

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
