一份18层办公楼给排水CAD施工图纸（带计算书）

yuzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：办公
• 建筑地上层数：18层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 参考图纸：50张
• 地下室用途：车库
• 生活供水设计：生活给水系统,直饮水系统,中水系统
• 生产供水设计：热水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水方式：市政供水
• 供水分区：三区
• 排水体制：污废合流
• 排水技术：重力排水
• 雨水重现期：5年
• 消火栓用水量室外(L/S)：30
• 消火栓用水量室内(L/S)：40
• 特殊系统：直饮水
• 大样节点：水箱,水泵,泵房

附件详情

• 生活给水及冷却循环水补水系统原理图
• 中水回用水及直饮水系统原理图
• 消火栓给水系统原理图
• 自动喷水给水系统原理图
• 排水系统原理图
• 雨水系统原理图

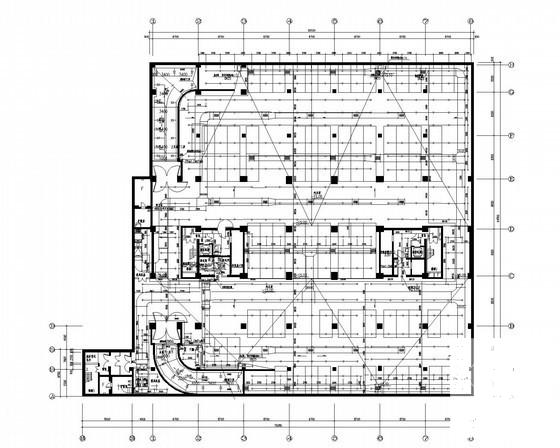

• 地下三层给水排水平面图
• 地下二层给水排水平面图
• 地下一层给水排水平面图
• 1-18层给水排水平面图
• 地下一层核心筒A给水透视图
• 一层核心筒B排水透视图
• 地下三层消防给水平面图
• 75.90平面及水箱间消防给水平面图
• 屋顶冷却塔基础平面图
• 高位水箱间给水排水透视图
• 高位水箱间给水排水平面图
• 高位水箱间设备 平面布置图
• 消防水泵房给水排水透视图
• 消防水泵房给水排水平面图
• 冷却塔补水泵给水透视图
• 中水站房给水排水透视图
• 给水站房给水排水透视图

附件详情

项目概要：该项目为高层建筑，地上部分为十八层，地下部分为三层，属于高层建筑，建筑类别为办公。
设计内容：生活给水系统、直饮水系统、生活热水系统、中水回用水系统、生活污水系统、雨水排水系统、屋面冷却水补水系统、消火栓给水系统、湿式自动喷水给水系统、预作用自动喷水灭火系统。
带有详细的计算书，共50张。

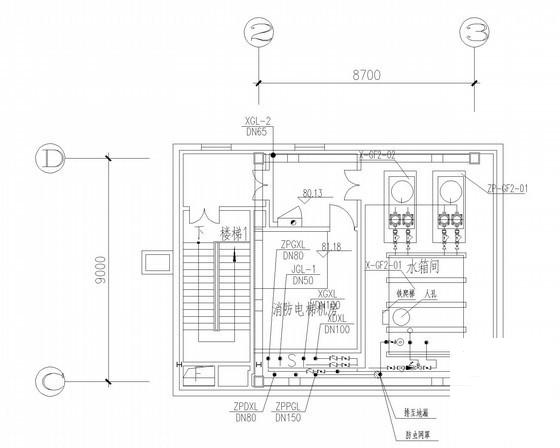

高位水箱间给水排水平面图

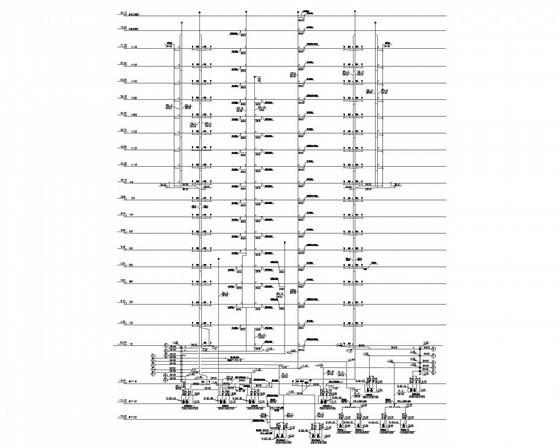

排水系统原理图

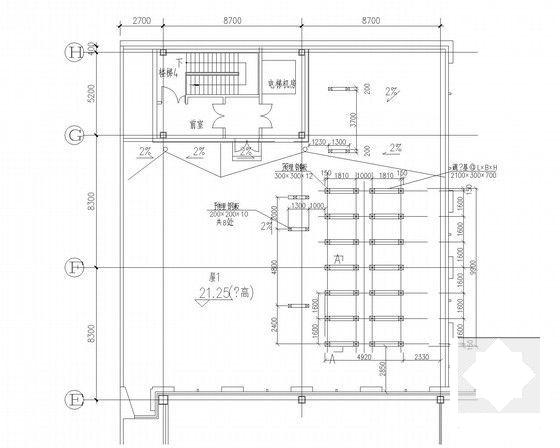

屋顶冷却塔基础平面图

七至十层消防给水平面图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
