[CAD]4层框架结构办公楼结构设计施工图纸(PKPM计算书)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：办公
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：6度抗震
• 风压：0.30kN/平方米
• 参考图纸：13张
• 设计年代：近代

附件详情

该资料包含：
结构设计总说明、桩基础与基础连梁平面布置及整体配筋图、基础设计说明及大样图、框架柱平面定位及配筋图、楼面结构布置及板配筋图、楼面结构布置及梁平面整体配筋图、屋面结构布置及梁平面整体配筋图、楼梯间屋面结构布置及梁平面整体配筋图、楼梯 结构施工图 共13张图纸。

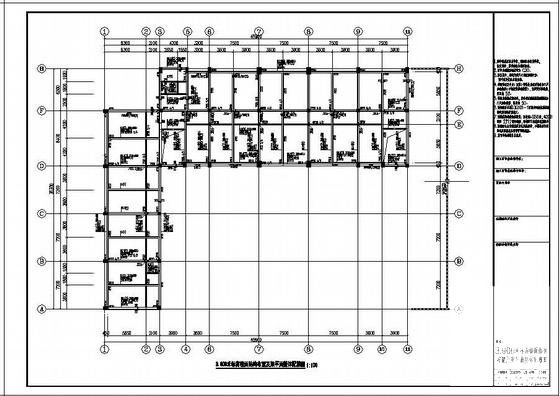

第 1 张图

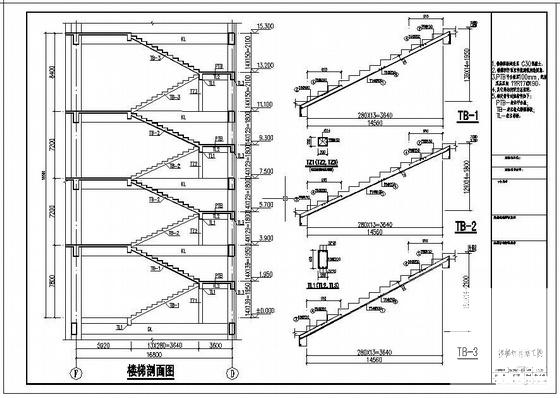

第 2 张图

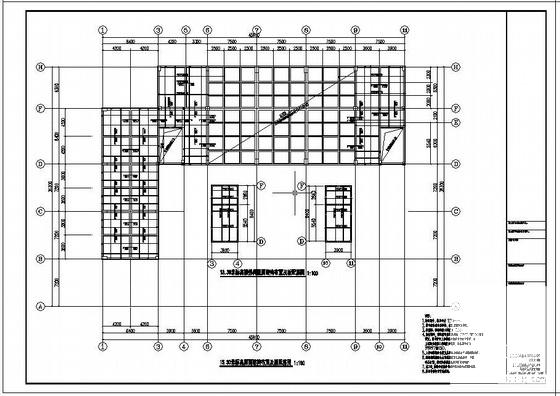

第 3 张图

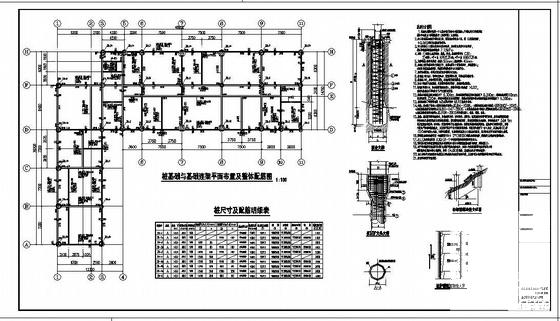

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
