一份3层砖混招待所结构CAD施工图纸(带计算书)(墙下条形基础)

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：砌体结构
• 基础形式 ：条形基础
• 结构安全等级：二级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：6张

附件详情

该项目为招待所，该项目为地上三层，一层层高3.6米，二、三层层高均为3.3米；建筑总长94.14m,建筑总宽9.84m，建筑高度10.65m。上部结构: 砖混结构; 基础型式：墙下条形基础。
该资料包含：
结构设计总说明、基础平面图、基础详图、结构平面图、屋面结构平面图、梁配筋图共6张图纸。

基础详图

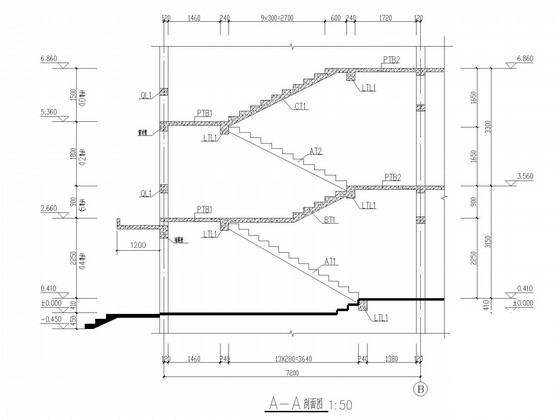

楼梯剖面

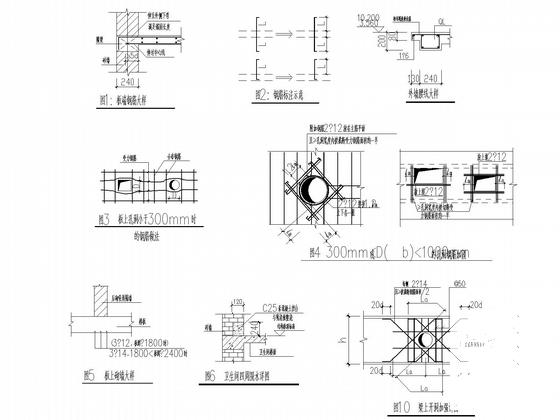

节点详图

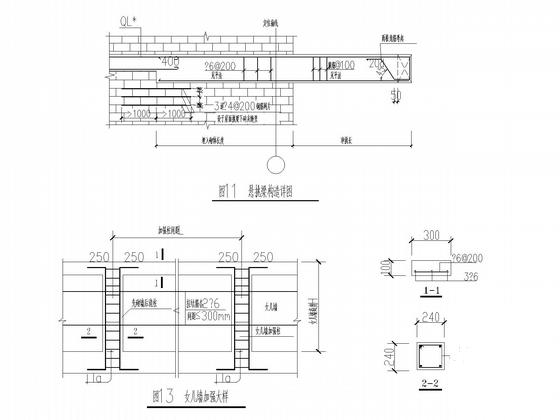

节点详图

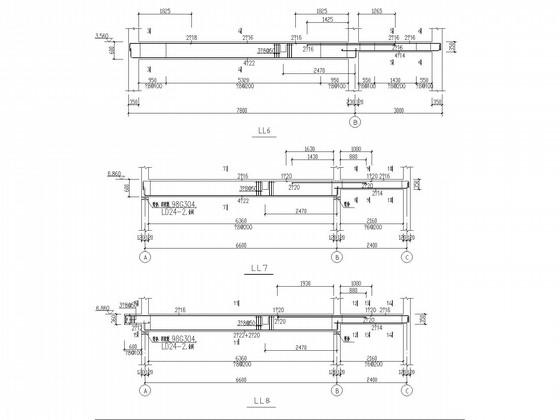

梁节点

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
