90m跨径人行悬索桥设计cad图纸_沥青浸泡防腐

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

桥梁概况： 　　 1、本桥梁为人行悬索桥，净宽2.0米，建筑总宽度2.3m； 　　 2、桥梁跨径为90米，矢跨比为1/12； 　　 3、桥面预拱度为0.8m，并设50cm高的加劲桁架； 　　 4、锚碇及索塔基础在基坑开挖时应进行地基验槽工作，索塔基底应进入弱风化基岩不少6.0m。桥面施工过程中面板木材顺纹方向必须为横桥向，使用前应用沥青浸泡进行防腐处理，共包含CAD设计图14张。

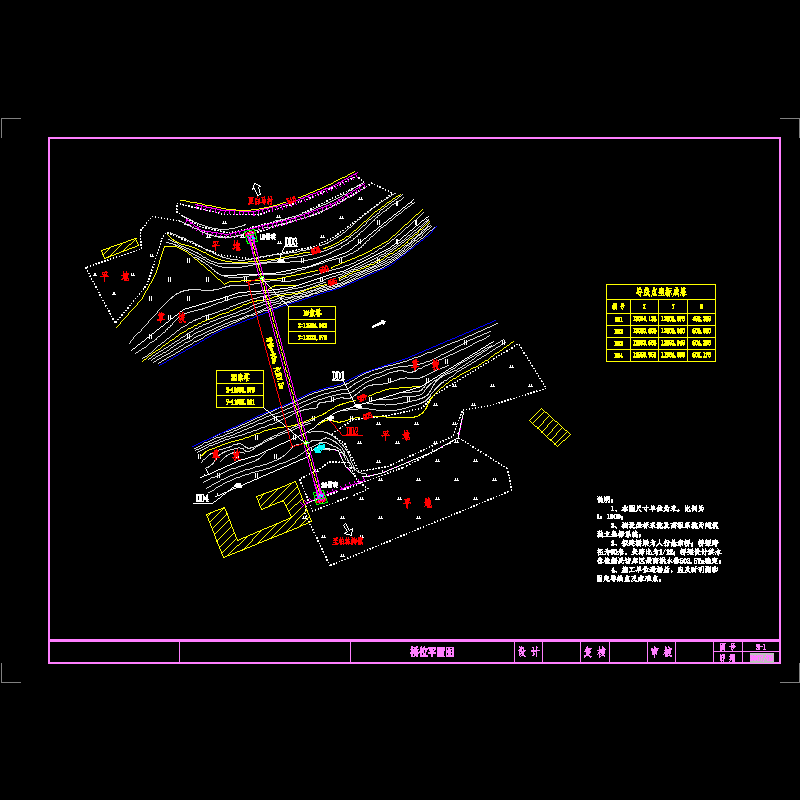

平面图.dwg

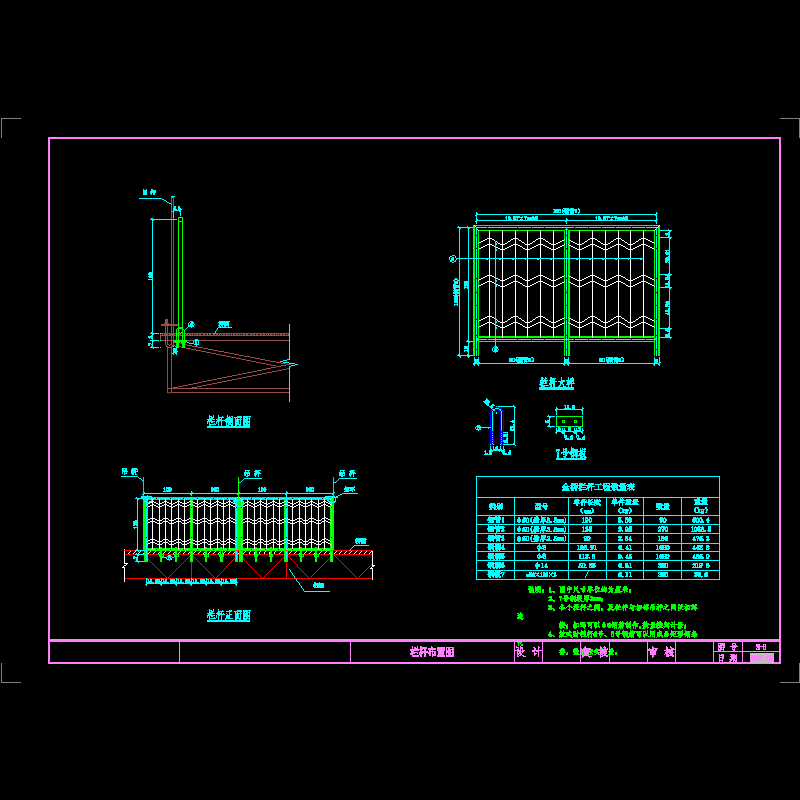

栏杆.dwg

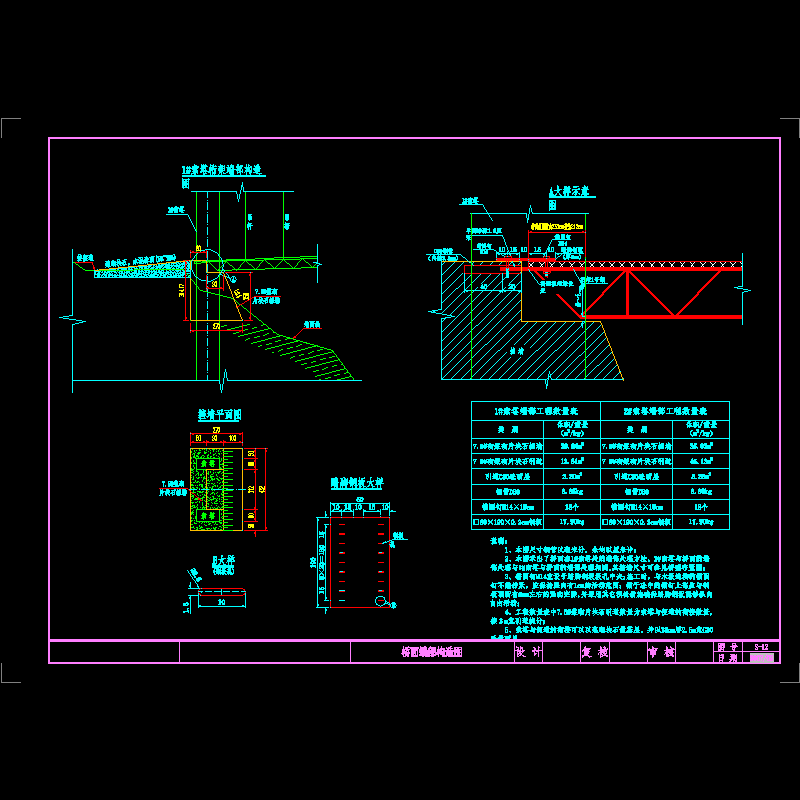

桁架端部构造.dwg

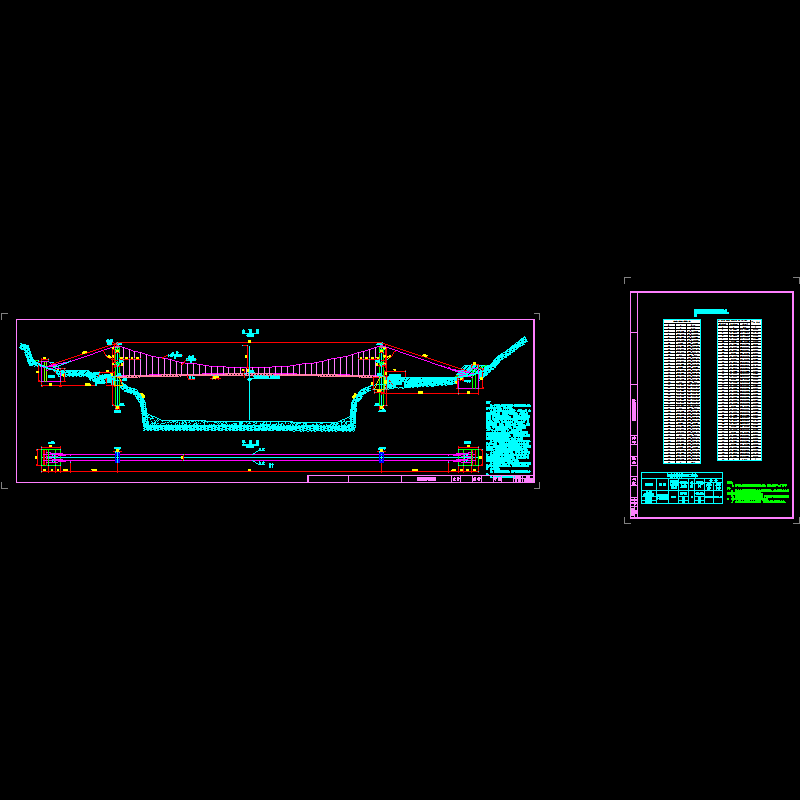

桥型布置图.dwg

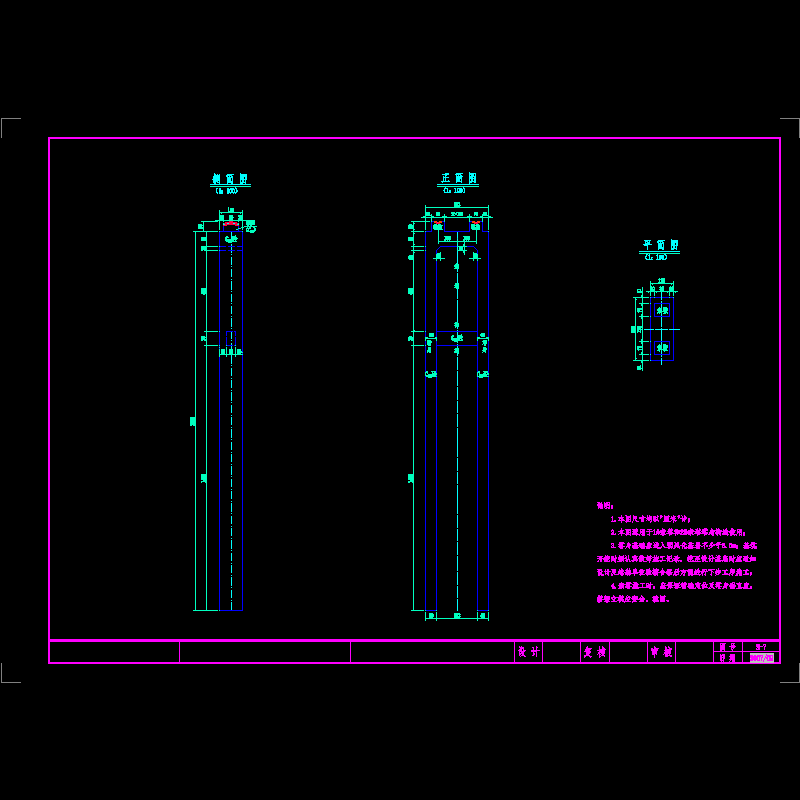

索塔.dwg

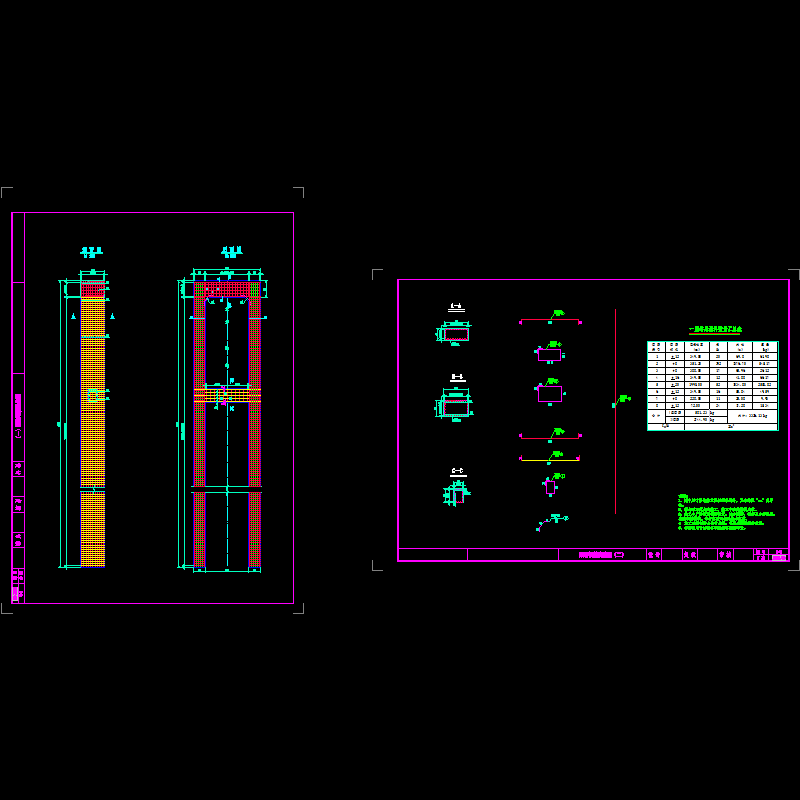

索塔钢筋构造.dwg

索鞍.dwg

索鞍钢筋构造.dwg

锚碇.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
