项目概要： 桥址河道为天然河道，河床土质为卵石，河槽两侧为岩岸。本桥桥位以上流域汇水面积35.53 km2，设计流量318.3 m3/s。结合地形情况本桥结构采用7-40m预应力T形梁，交角90°，桥长288.00m，下部结构采用柱式墩、柱式台，基础采用天然扩大基础和桩基础。 ...... 技术标准： 荷载标准：公路-Ⅱ级。 大中桥设计洪水频率：1/100，小桥、涵洞设计洪水频率：1/50。 桥梁护栏防撞等级：SB级。 环境类别：上部主梁及桥面系采用Ⅱ类，最低混凝土强度等级C30；下部桥墩、桥台采用Ⅱ类，最低混凝土强度等级C30。 当地最大冻土深度为1.50m，混凝土的抗冻等级为F250。 一般大、中桥桥宽采用0.5m 净9.5m 0.5m，桥面总宽度为10.5m，隧道进出口处相接的大、中桥桥宽采用0.5m 净11.5m 0.5m，桥面总宽度为12.5m。 小桥涵洞与路基同宽。 ...... 设计于2008年，共92张CAD设计图。

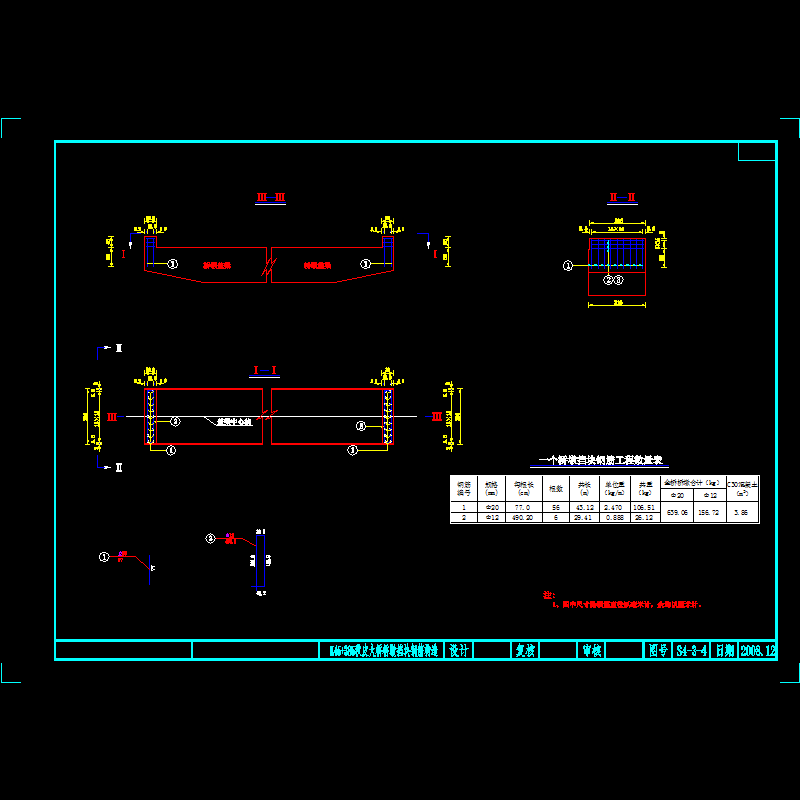

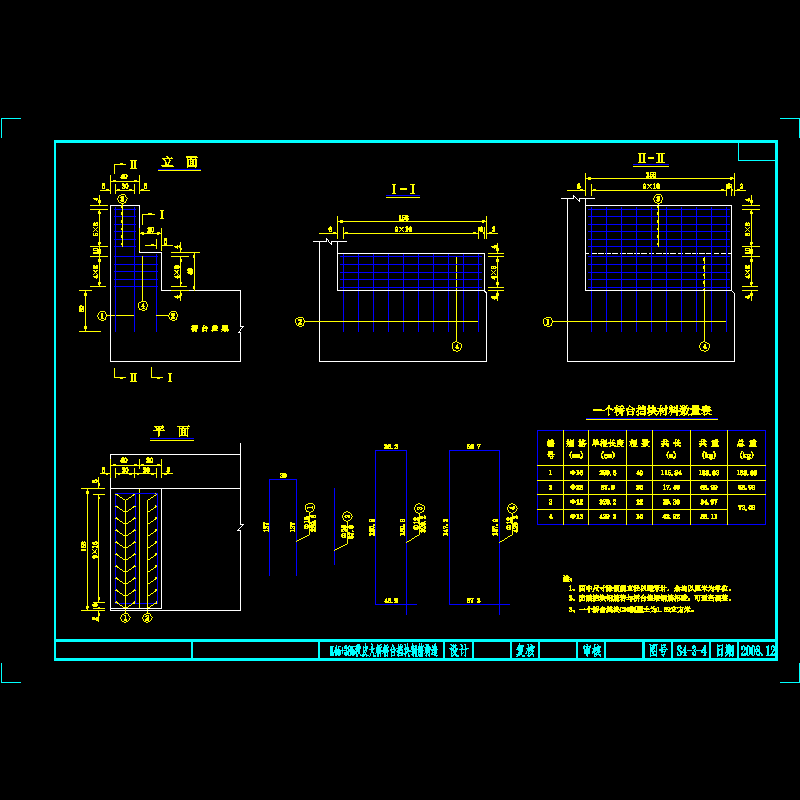

010.k45+385秋皮大桥桥台挡块钢筋构造.dwg

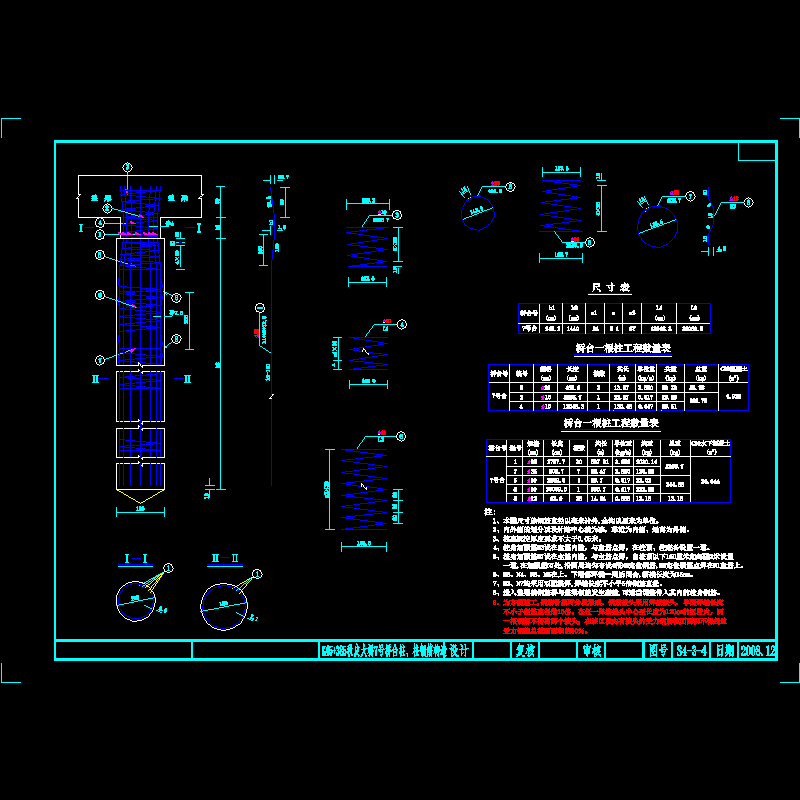

012.k45+385秋皮大桥7号桥台桩柱钢筋构造.dwg

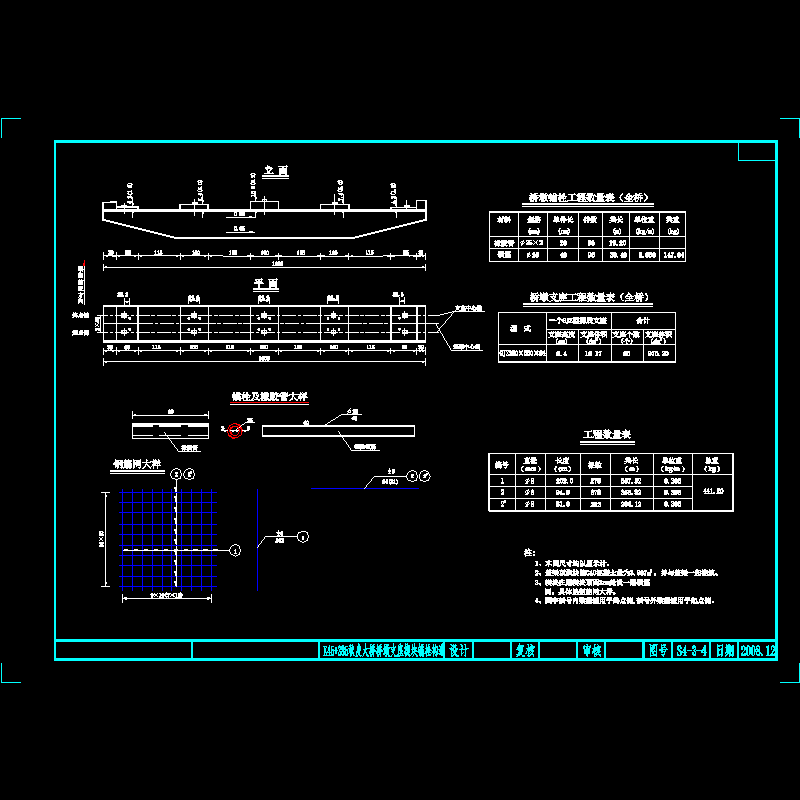

013.k45+385秋皮大桥桥墩支座楔块锚栓构造.dwg

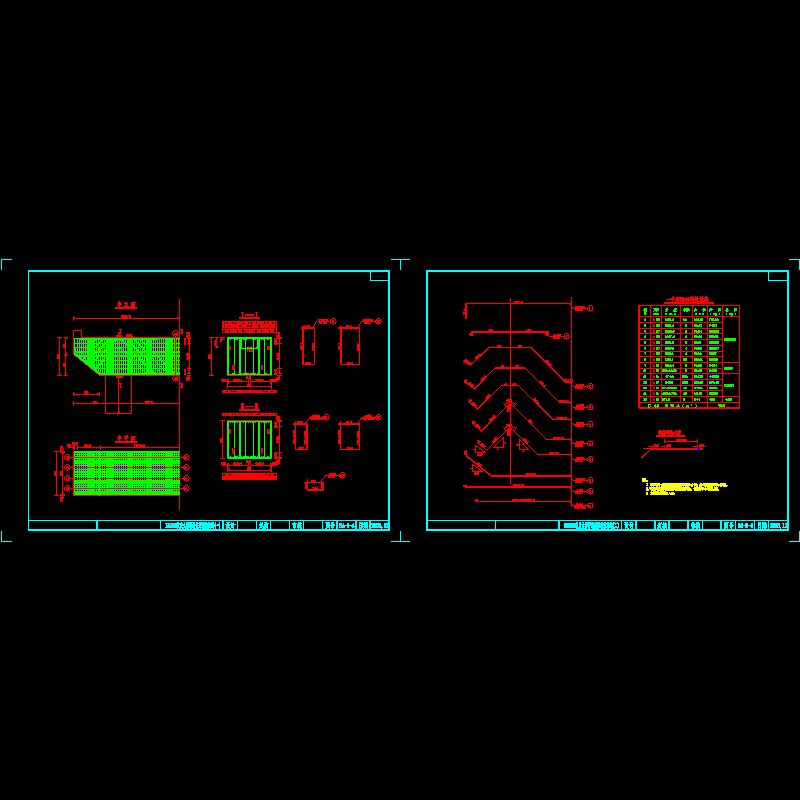

014.k45+385秋皮大桥桥墩盖梁钢筋构造.dwg
015.k45+385秋皮大桥桥墩挡块钢筋构造.dwg
016.k45+385秋皮大桥墩桩柱钢筋构造.dwg
017.k45+385秋皮大桥桥墩系梁配筋.dwg

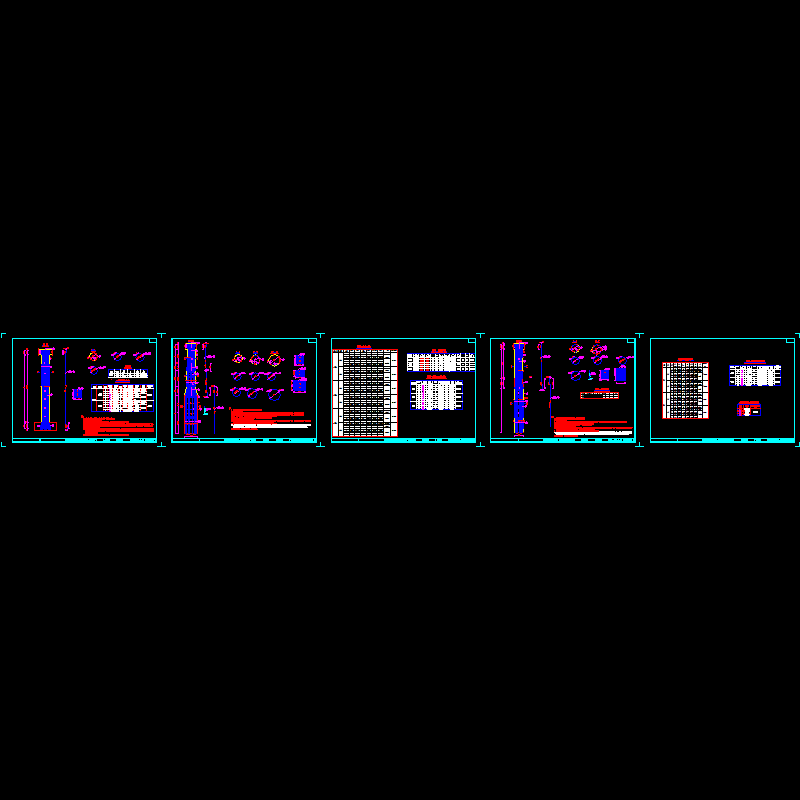

018.k45+385秋皮大桥桥头锥坡构造.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
