设计标准： 计算行车速度：120 km/h； 荷载等级：汽车－超20级，挂车－120； 桥面宽度：2×（0.5＋16.0＋0.5）＝2×17.0m，中缝1m，总宽35m 风荷载：最大风速37m/s； 地震烈度：地震基本烈度Ⅶ度； 设计洪水频率：1/300年； 设计最高通航水位：3.07 m； ...... 设计要点： 主桥上部结构为跨径85m 3×155m 85m的预应力混凝土连续刚构，全长635米，主桥桥轴为直线，主桥桥面宽35米，分两幅，每幅桥箱梁采用单箱单室断面，箱梁顶板宽17.00米，底板宽9.00米箱梁顶面设2%单向横坡。 主墩采用双壁墩，单幅桥横桥向墩宽和箱梁一致，为9米；顺桥向和箱梁0号块内横隔板厚度一致，为1.6米。 ...... 设计于2004年，共包含CAD设计图161张。

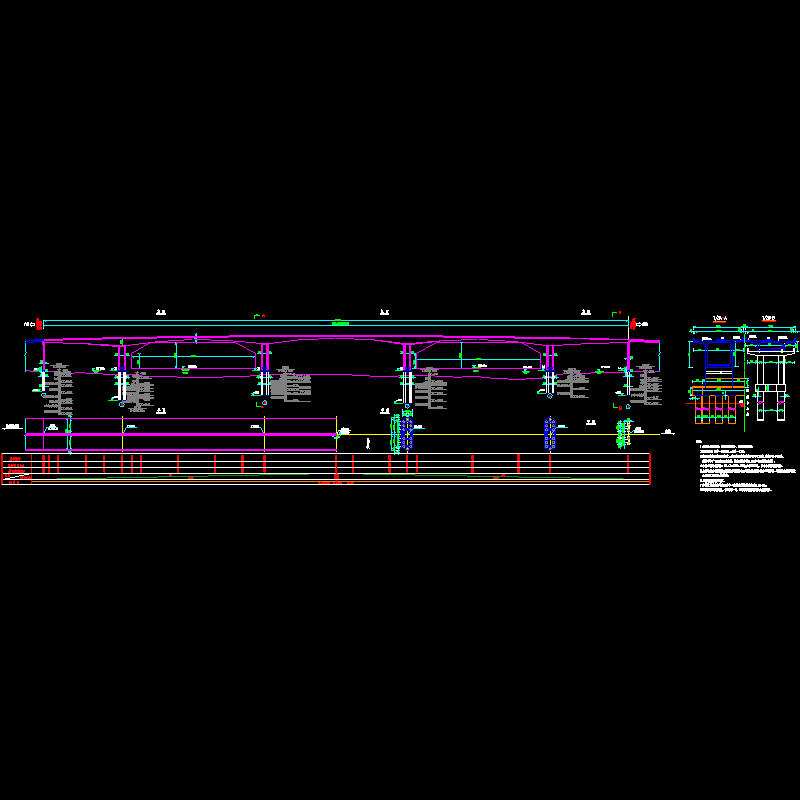

003布置图.dwg
004zwzb.dwg
006bksgcx.dwg
007qmpz.dwg
008qmbg.dwg
009bzhdm.dwg
010xlybgz.dwg

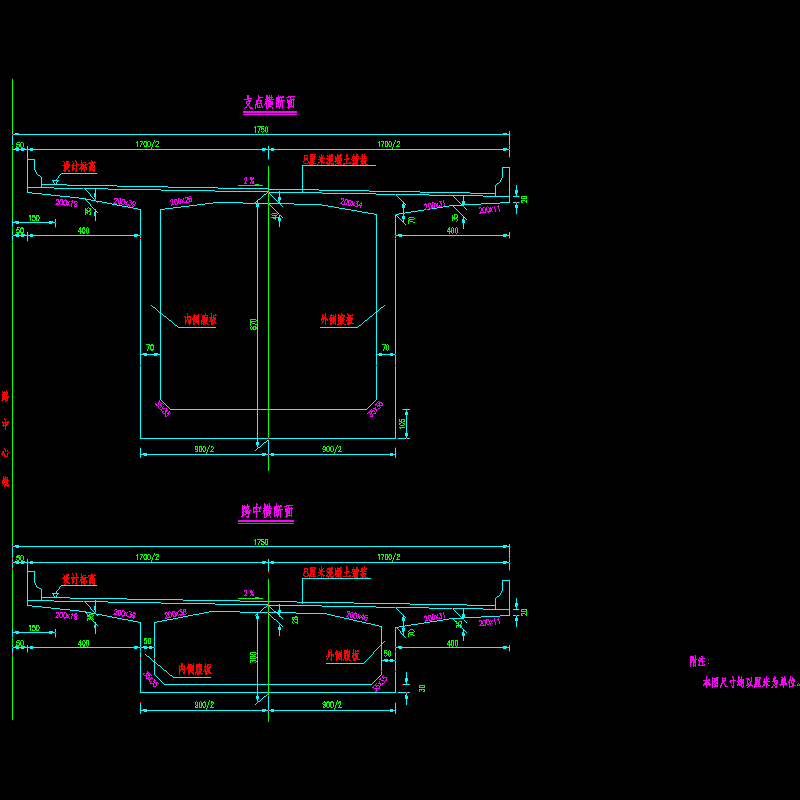

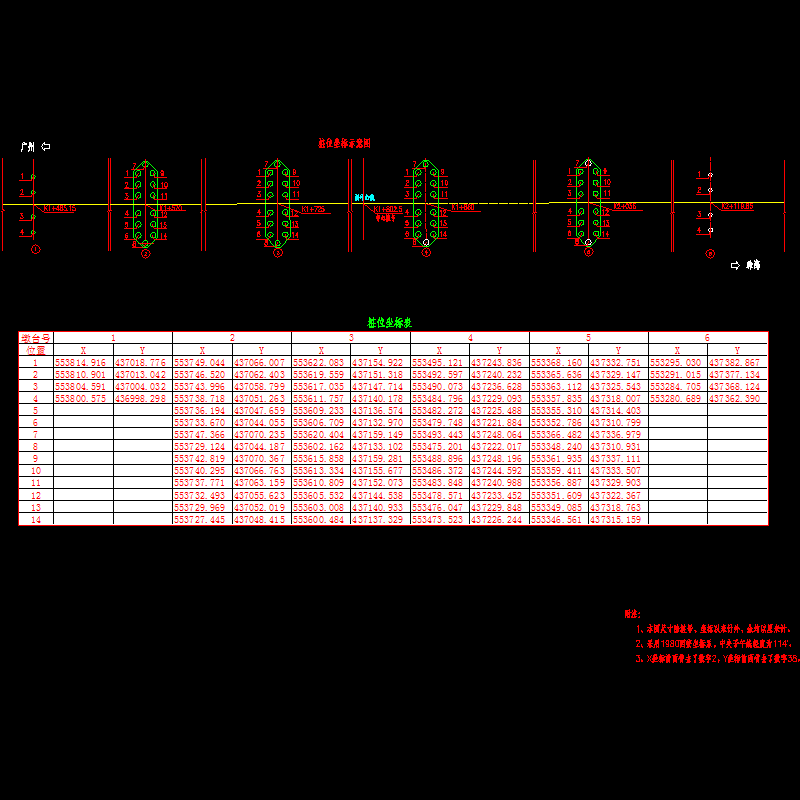

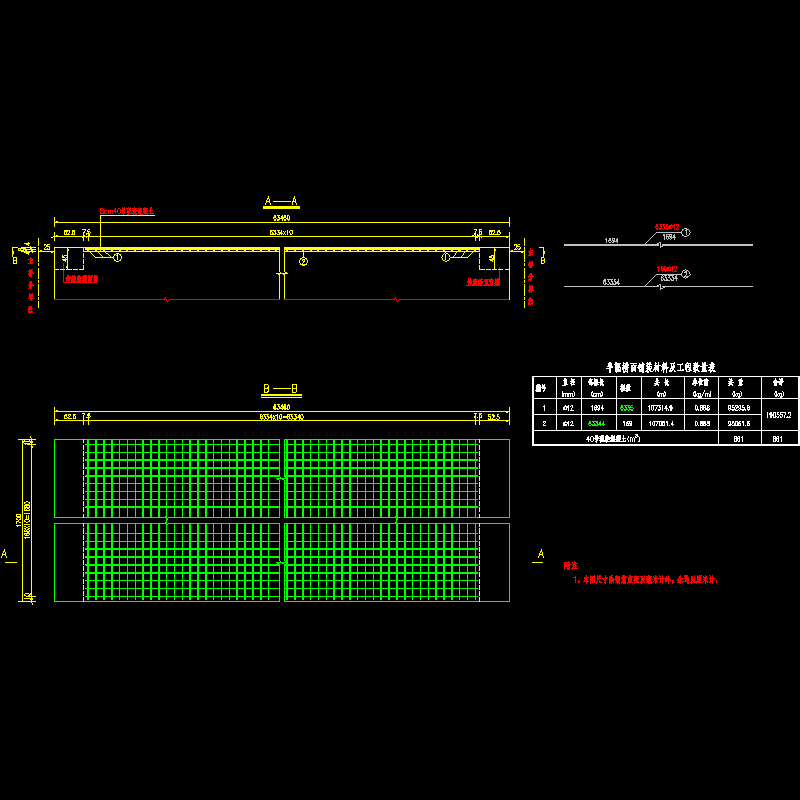

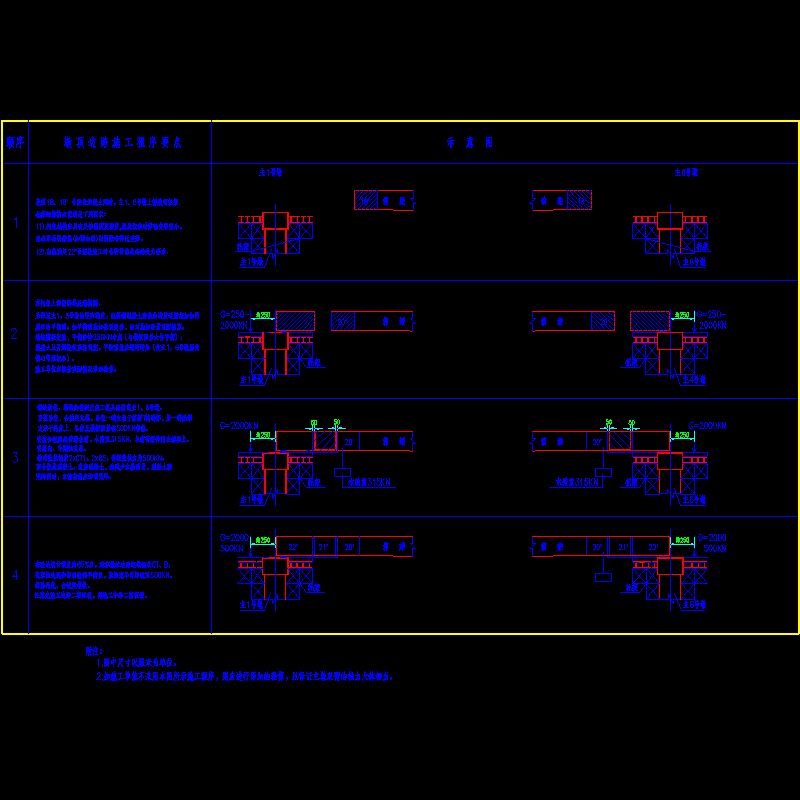

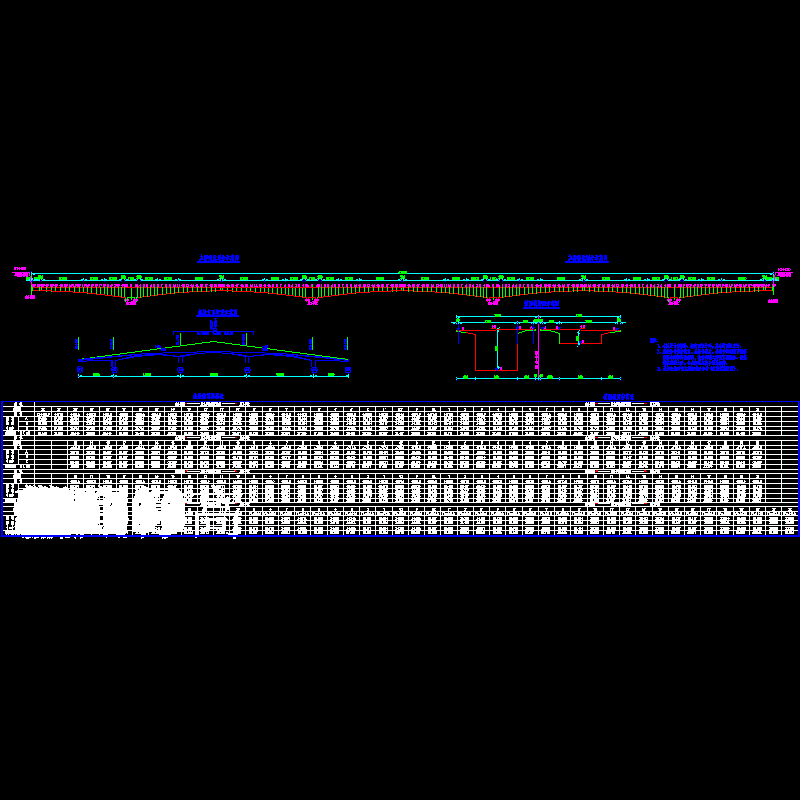

011cbybgz.dwg 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
