6层大型钢铁厂配套单身宿舍楼电气CAD施工图纸（多栋）(火灾自动报警系统)

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅,其他
• 建筑高度类型：多层建筑
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：约37272平方米
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：29张
• 负荷等级：三级
• 防雷等级：第三类
• 火灾保护分级：二级
• 接地方式：TN-C-S
• 项目所在地：广东
• 强电设计：应急电源,低压配电,电气照明,建筑物防雷,接地安全,其它
• 弱电设计：视频监控系统,出入口控制系统,通信系统,信息网络系统,其它

附件详情

• 1、电气设计说明
• 2、 火灾自动报警系统
• 3、通信及网络系统
• 4、 防雷接地 系统
• 5、配电干线图
• 6、安保监控管网系统图

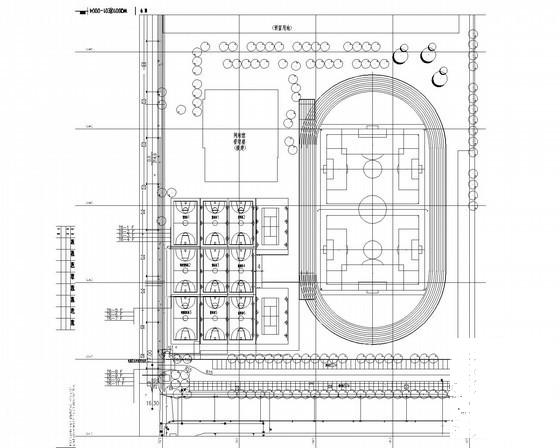

• 7、室外运动场地电气布置图
• 8、插座平面图
• 9、 照明平面图
• 10、防雷接地平面图

附件详情

该附件[广东]大型钢铁厂配套单身宿舍楼电气施工图纸（多栋），共29张。
项目概要：该项目为配套工程教培单宿区1#~8#单身宿舍，共8栋单身宿舍。8栋单身宿舍均为砌体结构，基础形式为钢筋混凝土条形基础，耐火等级为二级，地上六层，建筑高度21.3m。每栋单身宿舍建筑面积均为4659m 。
设计范围：动力、照明配电系统；建筑物防雷、接地系统及安全措施， 通信（电话、网络）系统；安保监控系统，通信（电话、网络）系统。
......
，总共29张。

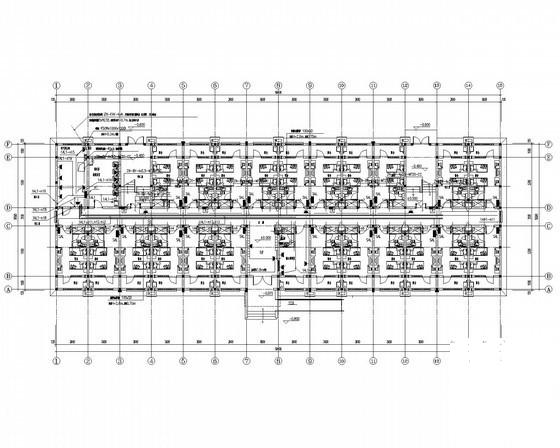

插座平面图

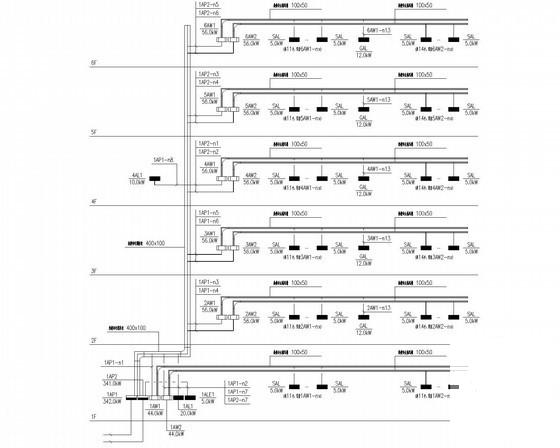

配电干线图

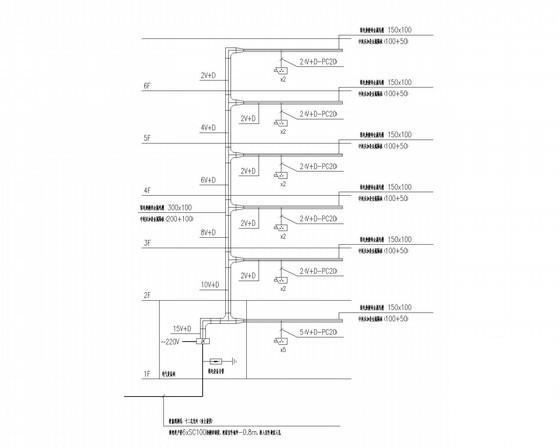

安保监控管网系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
