合宁客铁公跨铁CAD施工图纸(预应力空心板梁).dwg

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

1.概况 　　本桥位处既有道路路面为碎石路面本次在桥下新建线，并预留两股道，线间距资料详见全桥布置图。 　　本桥两端地势平坦，附近有村庄，为了铁路运输及当地人民群众的需求，在对应XX线XXX处新建公跨铁立交桥。桥孔布置为7-16m预应力空心板梁，桥面净宽为净14 2×1.5米，桥全长为116.04米。线路纵断面如下： 　　2.采用荷载等级： 　　采用荷载等级：公路－Ⅰ级。 　　3.桥下净空： 　　按铁科技函［2004］号文中限界图7XJS-QD办理.

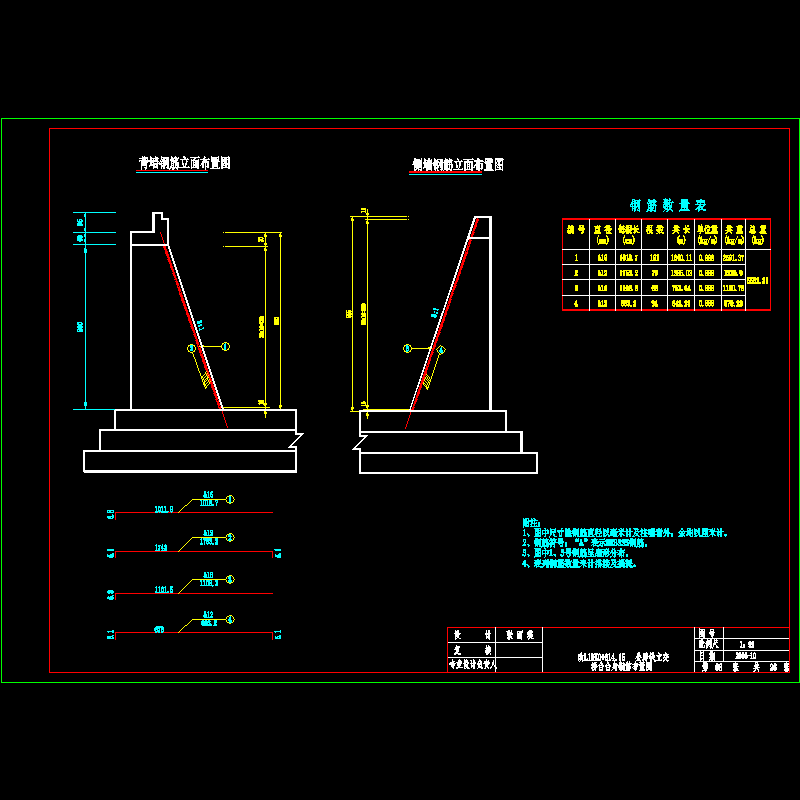

036 桥台台身钢筋布置图.dwg

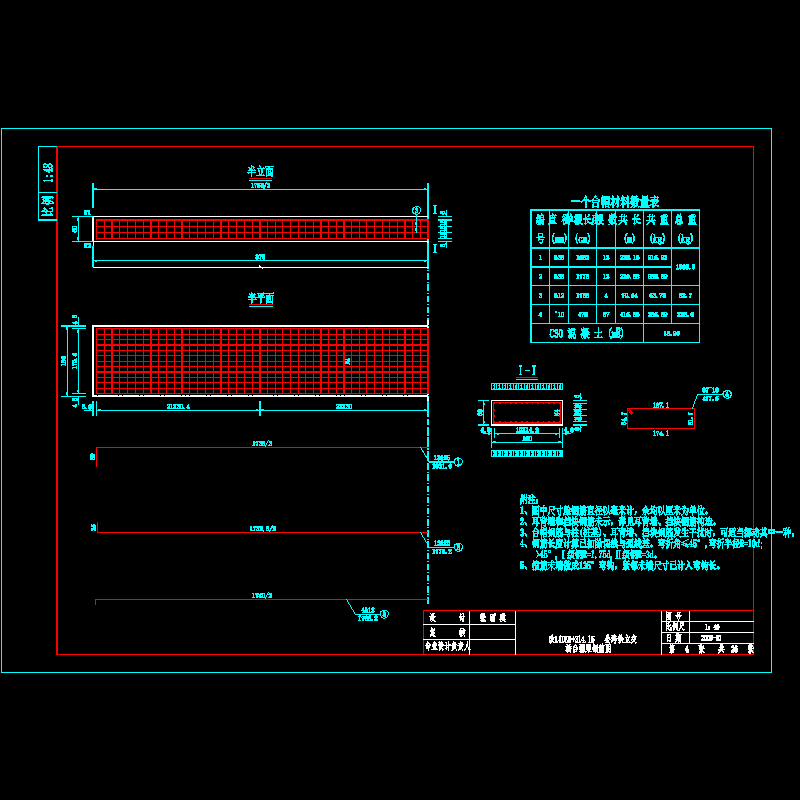

0号台台帽钢筋图.dwg

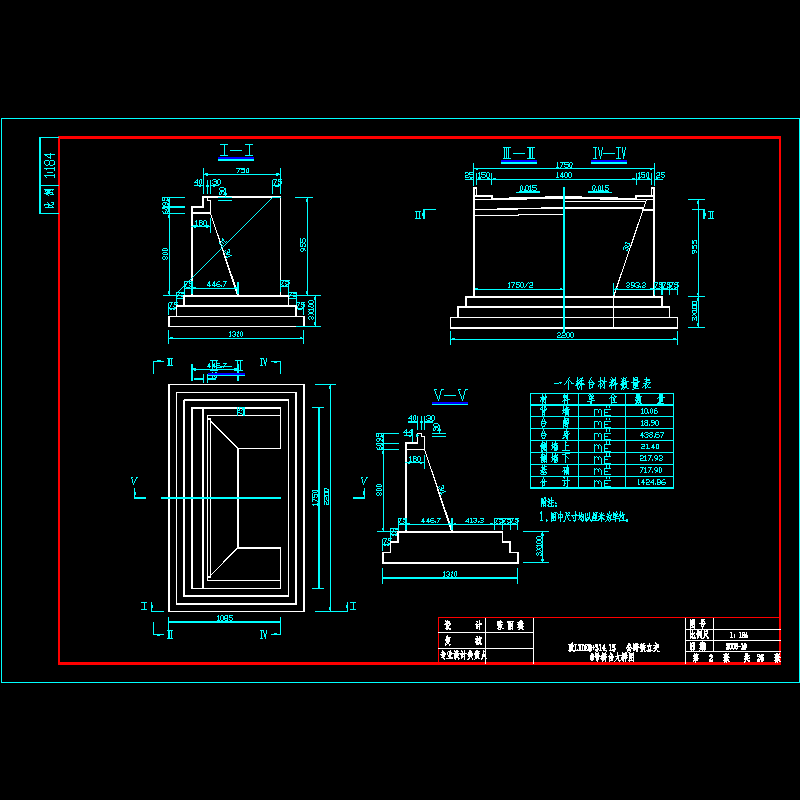

0号台大样图.dwg

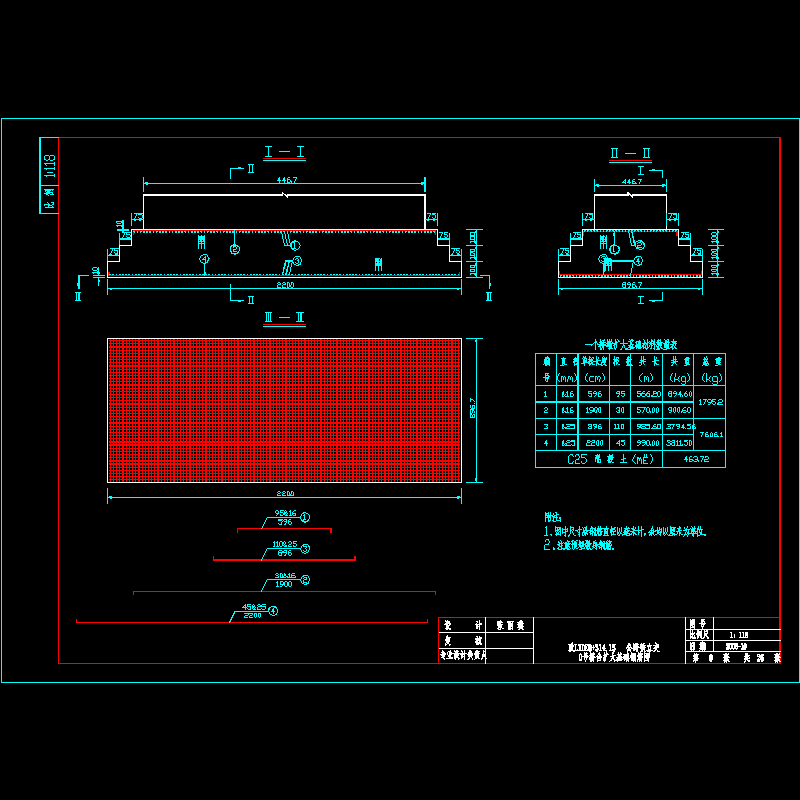

0号台扩大基础钢筋图.dwg

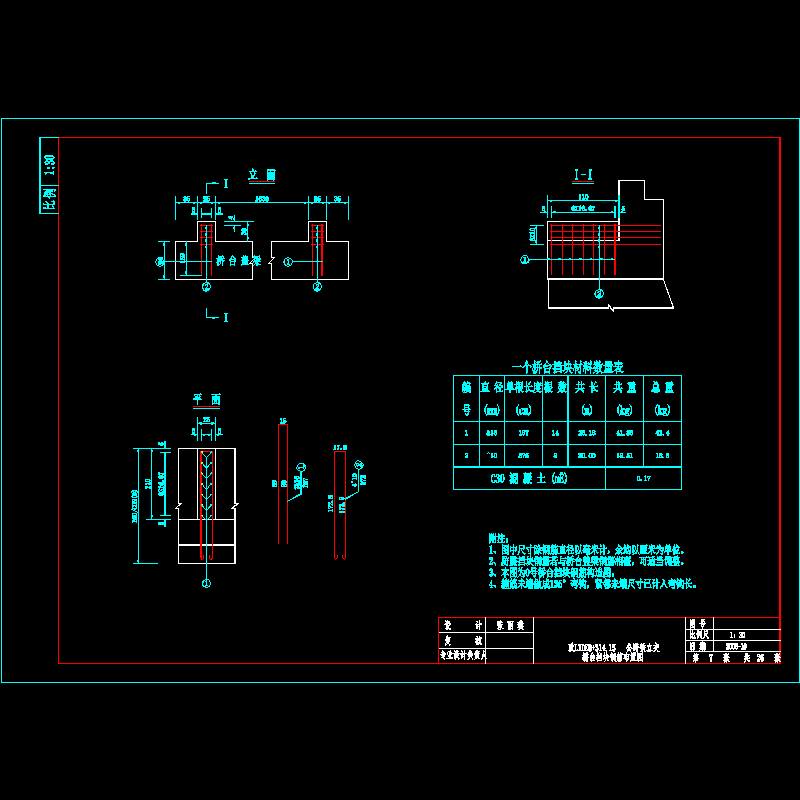

0号台挡块钢筋图.dwg

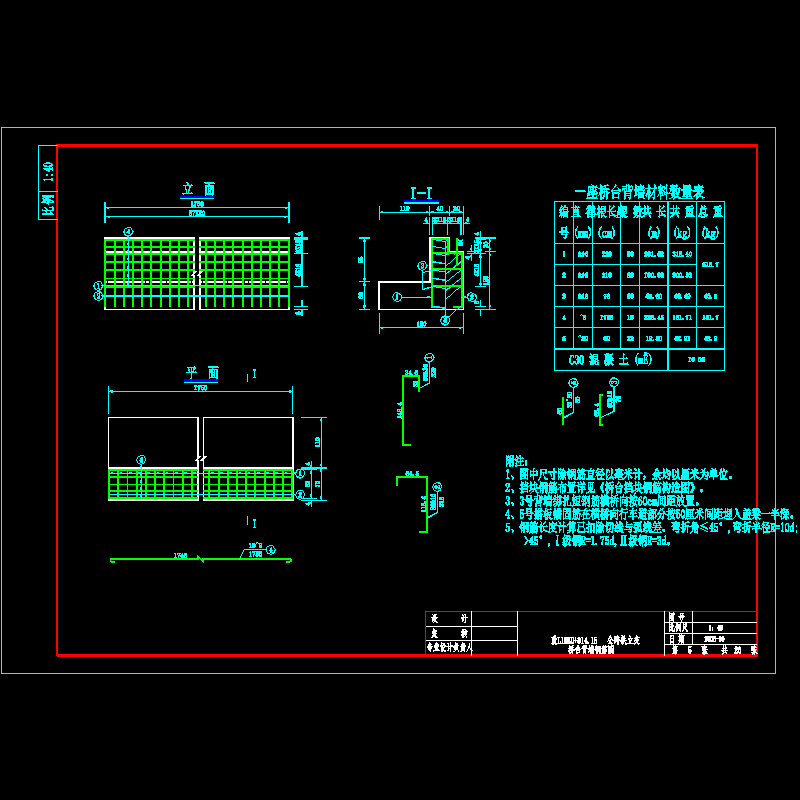

0号台背墙钢筋图.dwg

1号墩扩大基础配筋图.dwg

1号墩柱钢筋图.dwg

2号墩大样图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
