轨道交通35KV变电站电气施工图纸cad平面图及系统图
轨道交通35KV变电站电气施工图纸cad平面图及系统图
-
建筑类别：交通建筑
-
建筑高度类型：单层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
节点大样：防雷接地,配电箱
-
防雷等级：第二类
-
项目所在地：上海
-
强电设计：配变电所,电气照明,接地安全
-
弱电设计：火灾自动报警系统
设计详细说明：该项目为
上海轨道交通35KV变电站
电气施工图
；
1.35KV电源进线：
本站电源进线共有二路(1#线,2#线),各为35KV电缆引入经电缆夹层引至35KV开关室
2. 35KV变压器：
35KV/10.5KV变压器采用有载调压,容量为2台12500KVA
部分图纸展示：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

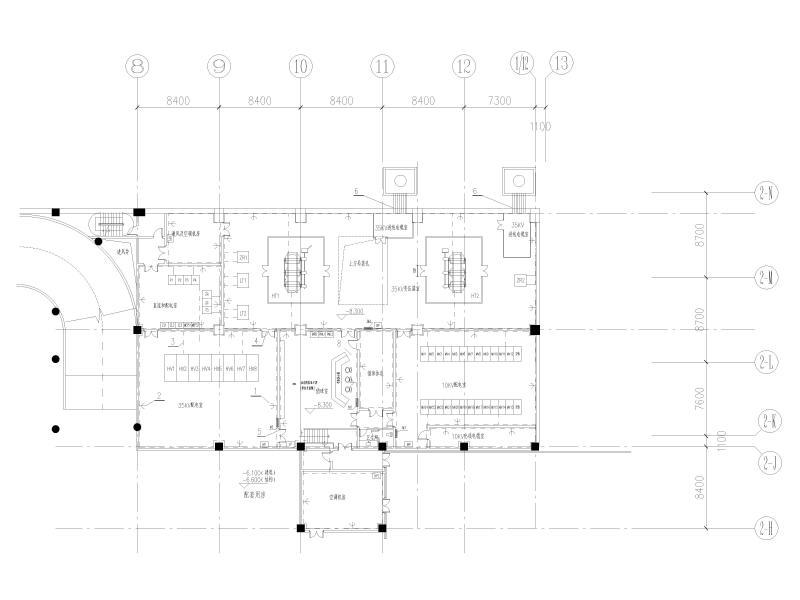

35kV变电站电缆层动力平面 -

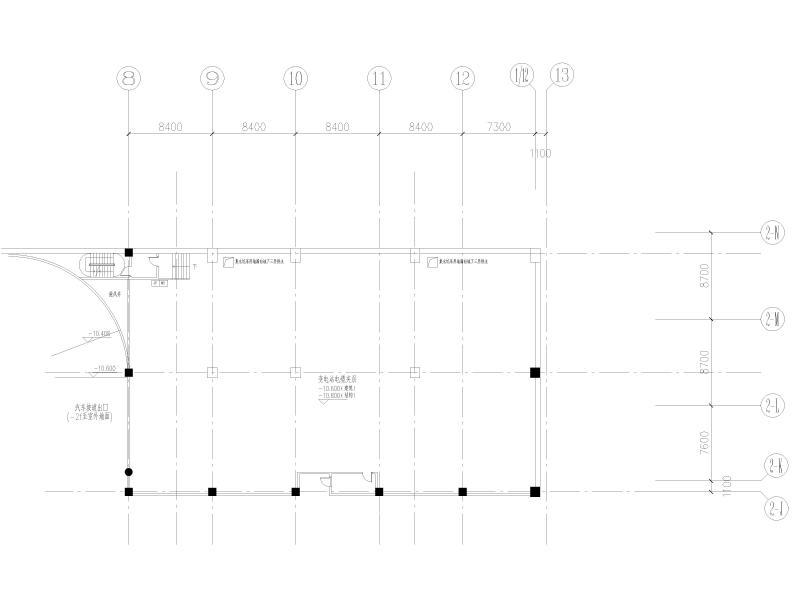

35kV变电站接地平面图 -

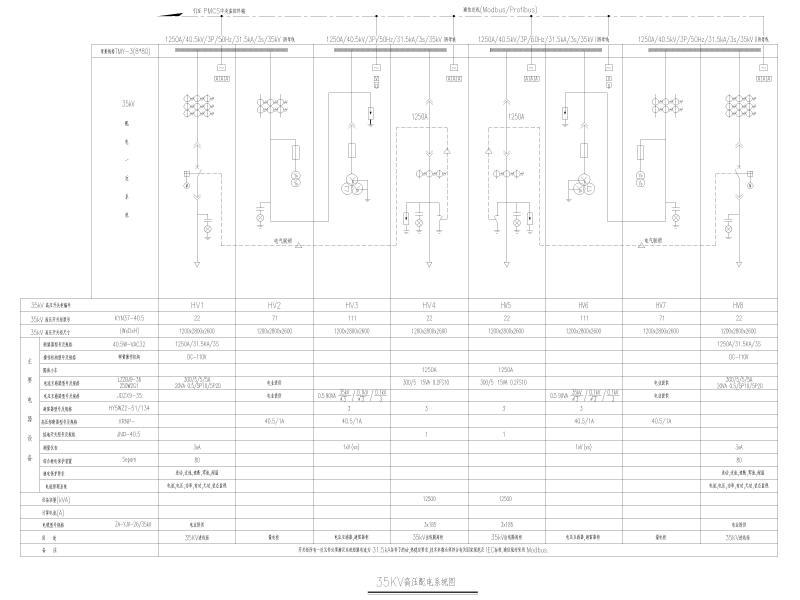

35KV高压配电系统图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-09-07
- 评论次数：0
- 浏览次数：0
- 文件大小：4.02 MB
- 收藏次数：0
-
文件名称：
附件-996890598578057855.zip
