35KV变电站结构设计CAD施工图纸
- 建筑类别：工业建筑
- 建筑高度类型：单层建筑
- 建筑地上层数：1层
- 图纸设计深度：施工图
- 建筑设计结构形式：砌体结构
- 基础形式 ：条形基础
- 参考图纸：51张
- 设计年代：近代
附件详情
某变电站结构设计图
该资料包含：基础总平面，砼杆一览图，控制楼施工图，接地平面，卫生间给排水图，城南高压室施工图，室内电缆沟，大门施工图，砖围墙施工图，A形构架基础图，门形构架组装图，爬梯构造图，控制屏基础图等共51张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

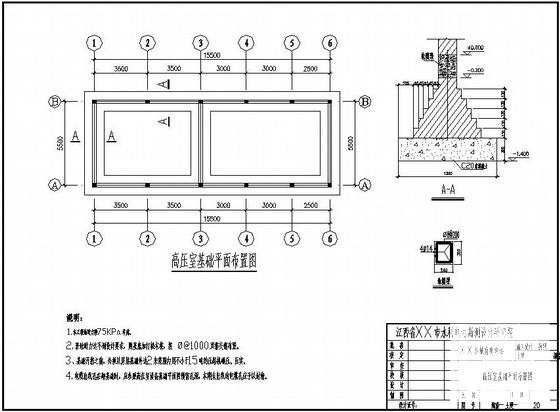

变电站设计图纸 - 1 -

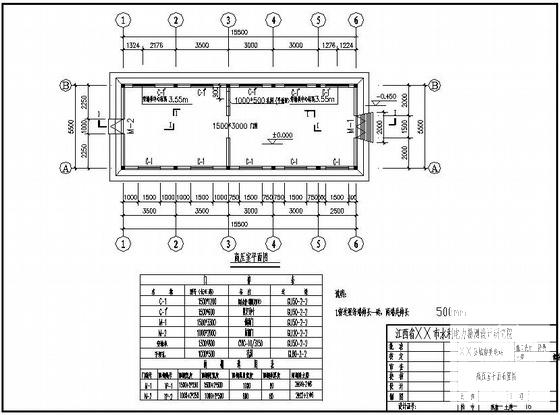

变电站设计图纸 - 2 -

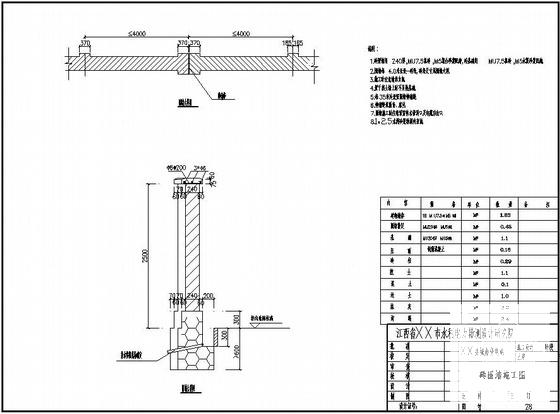

变电站设计图纸 - 3 -

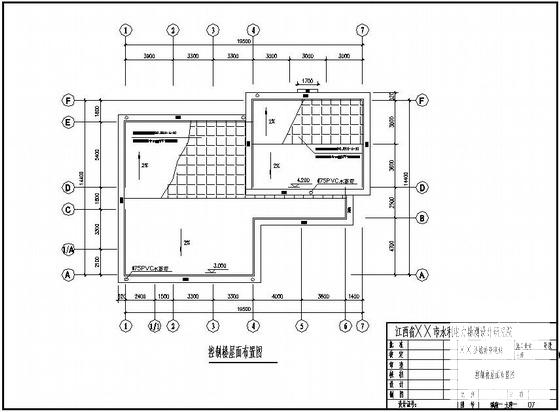

变电站设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
