[CAD]35KV变电站改造工程电气图纸(10kv线路)

kack5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 分享投稿时间：近几年
• 设计内容： 强电
• 电力工程：35～110KV变电所

附件详情

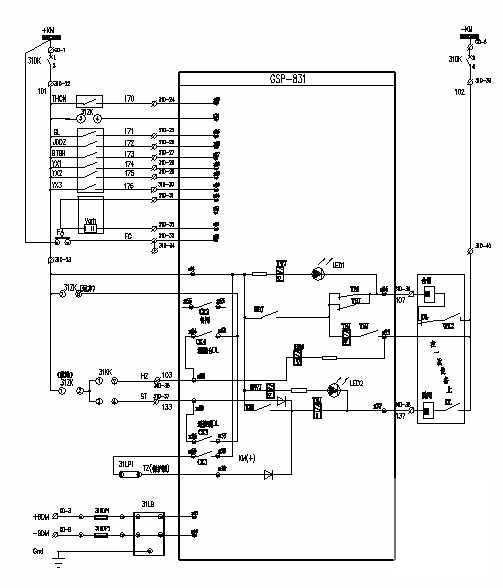

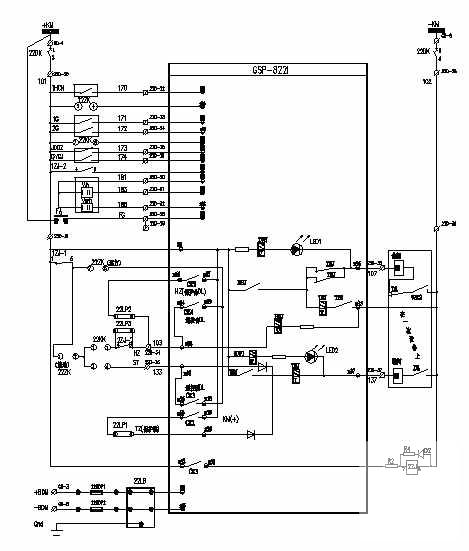

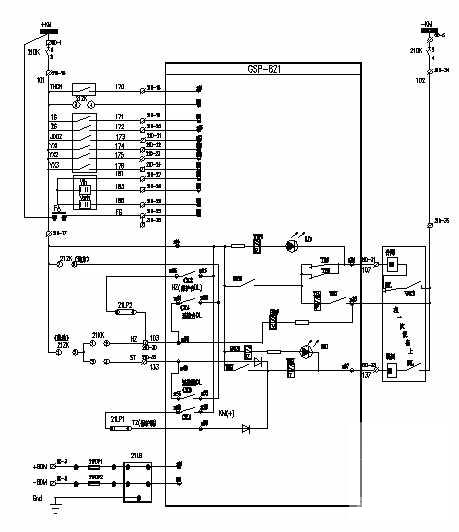

某35KV变电站改造工程电气图纸，内容包括：综合自动化系统、主变保护二次回路、35KV线路保护监控装置、10KV线路、端子箱端子排、电度表屏屏面布置等等。

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 21:44:56上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在电气工程专区发帖交流相关知识。
