35/10kv变电站电气设计CAD图纸

zhouxingxing

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

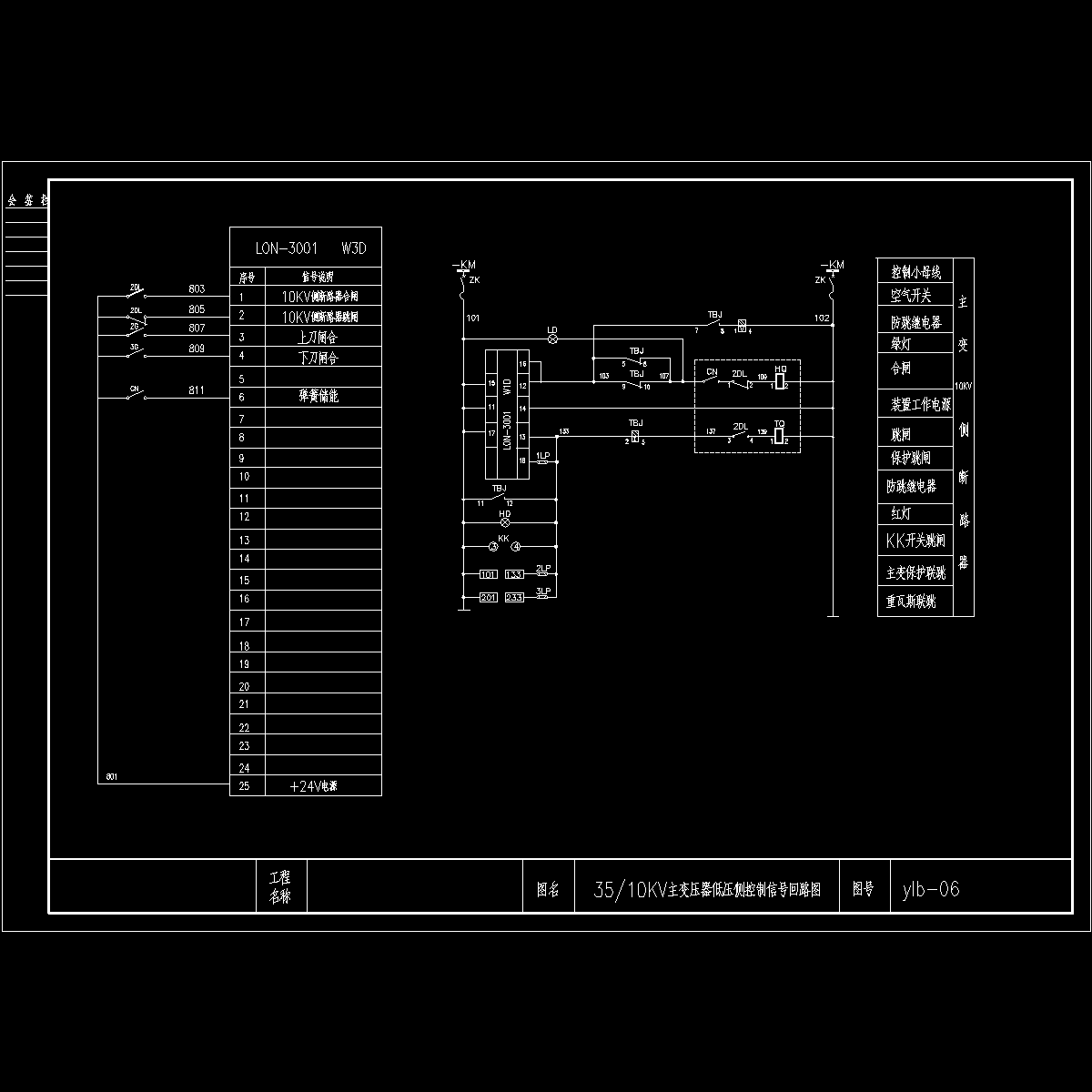

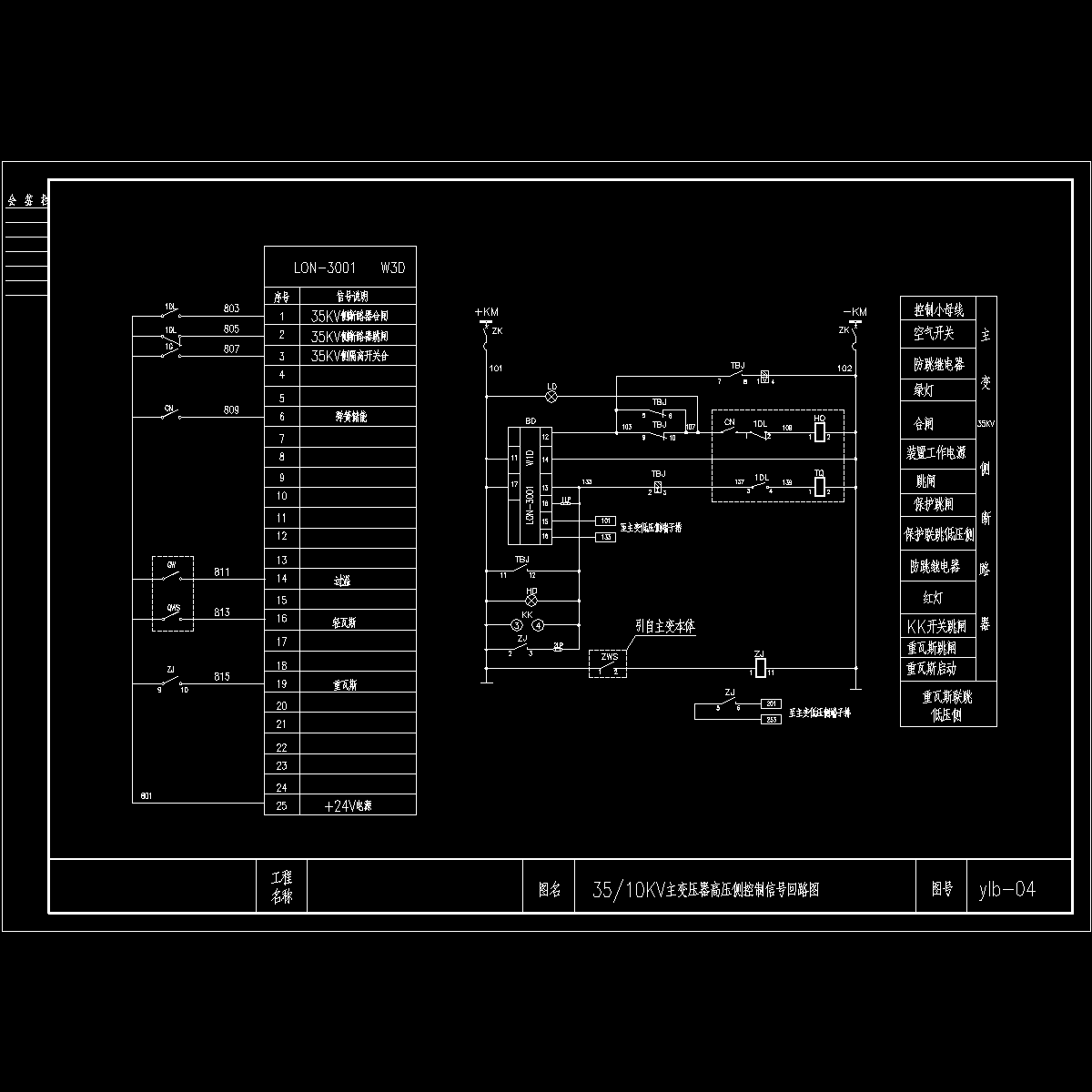

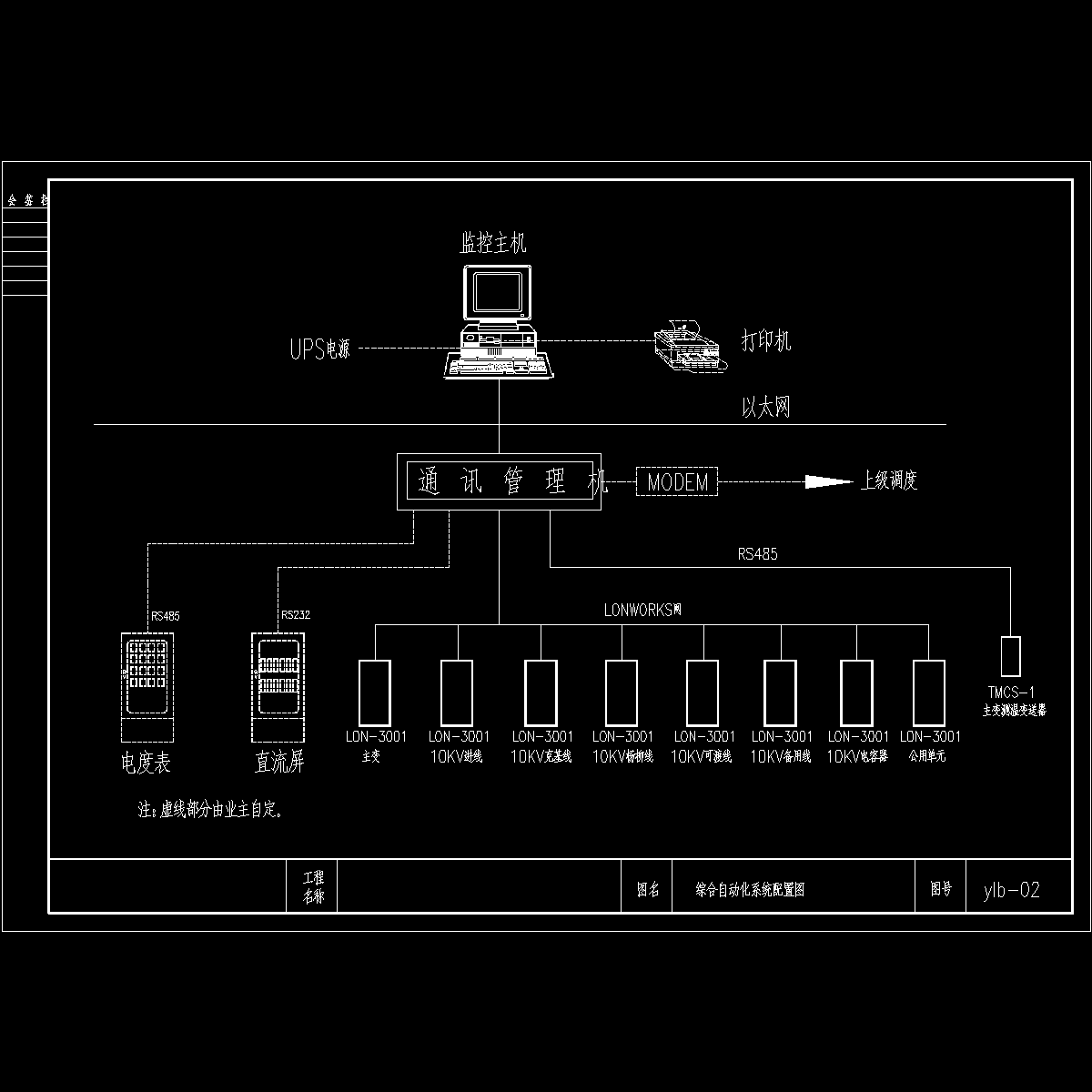

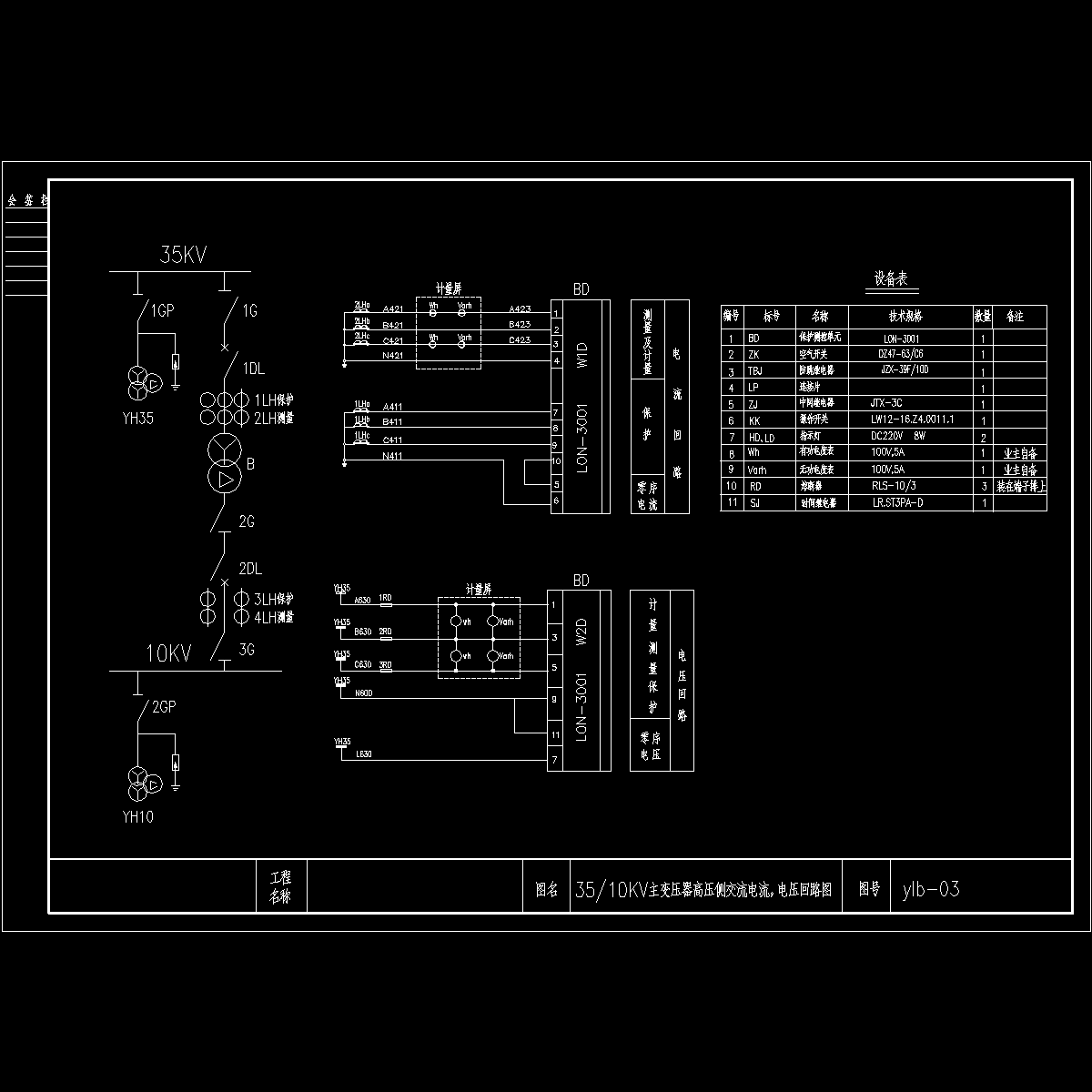

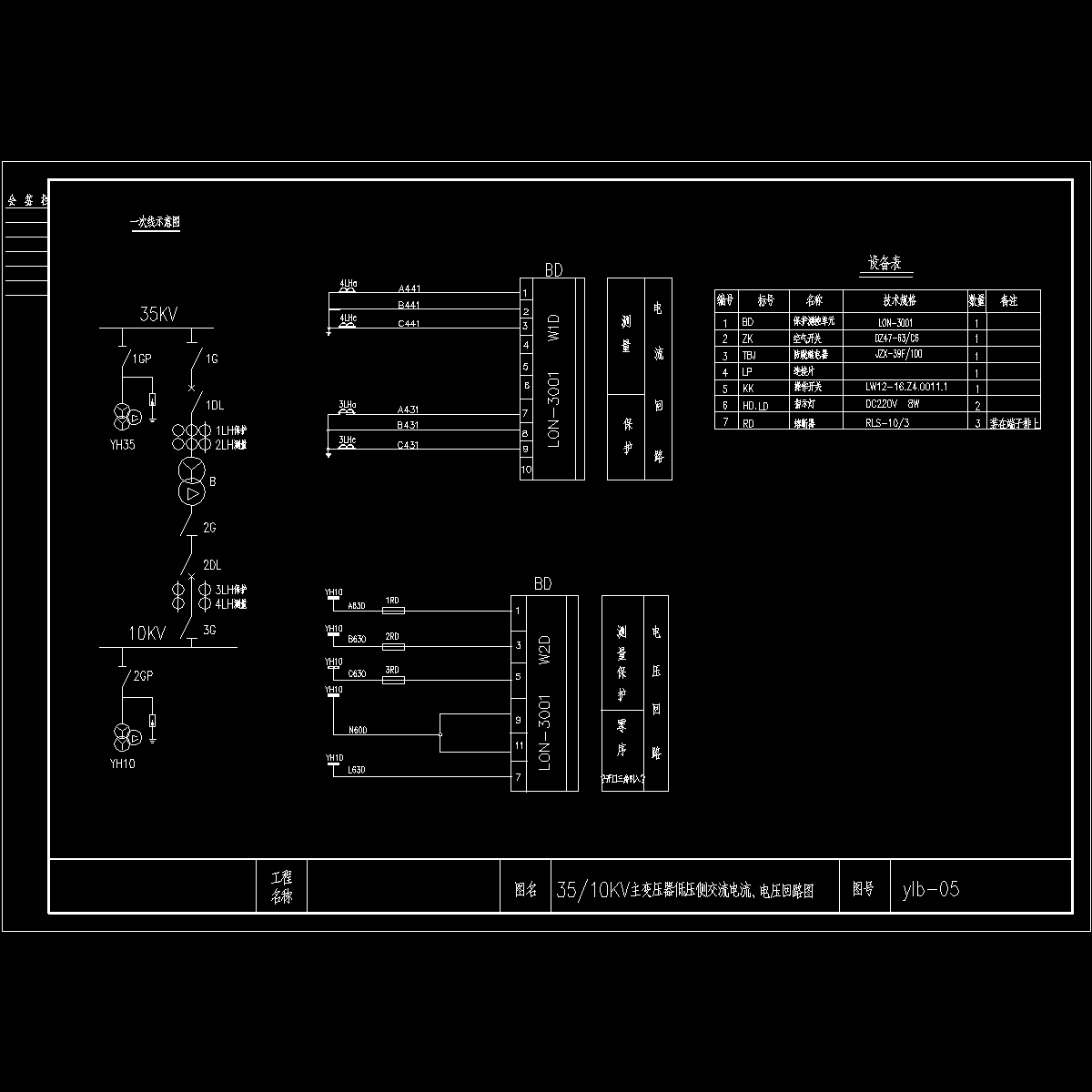

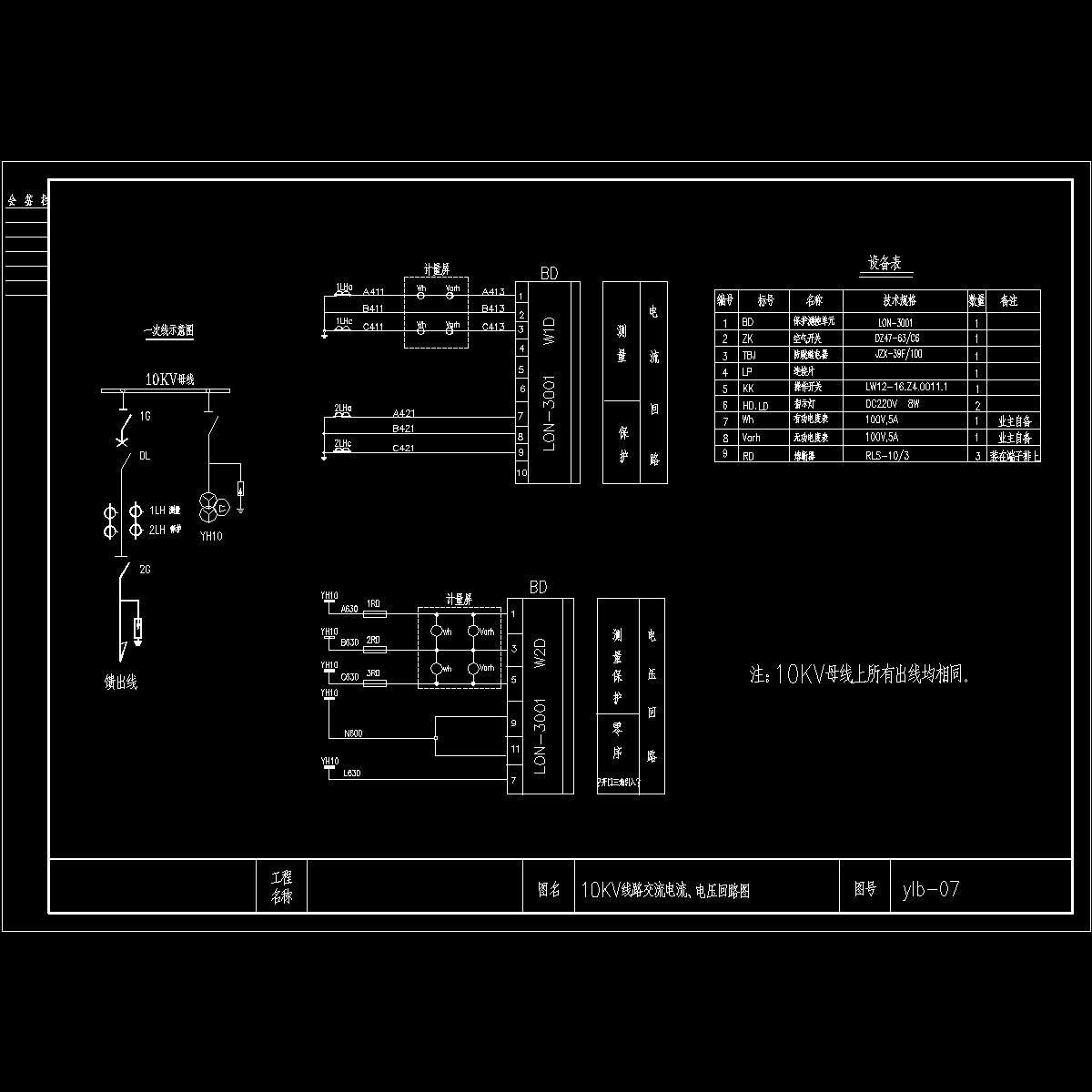

设计包括： 　　35/10KV主变压器高压侧交流电流电压回路、控制信号回路；35/10KV主变压器低压侧交流电流电压回路、控制信号回路图；10KV线路交流电流电压回路、控制信号回路；10KV电容器交流电流电压回路、控制信号回路图；公用单元接线；主变测温原理接线；保护测控屏屏面布置；综合自动化系统配置等。

ylb-02.dwg

ylb-03.dwg

ylb-04.dwg

ylb-05.dwg

ylb-06.dwg

ylb-07.dwg

ylb-08.dwg

ylb-09.dwg

ylb-10.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
