10KV变电站电气设计施工CAD图纸

资料简介
赚取积分

图纸设计深度：施工图
参考图纸：20张
设计年代：近代
项目所在地：四川
强电设计：供配电系统 ,配变电所,低压配电,电气照明,接地安全,其它

附件详情

1、电气设计说明
2、总变配电室
3、低压系统图
4、DP配电柜系统图
5、10KV一次系统图

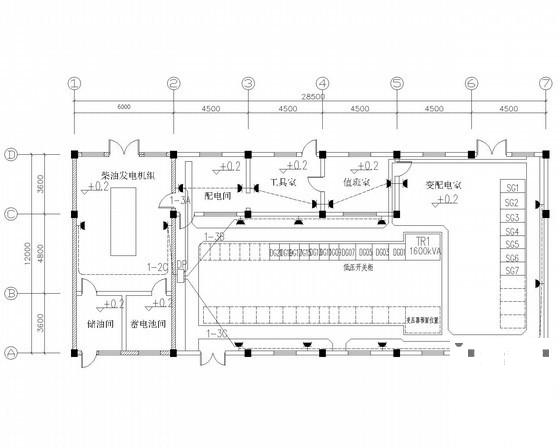

6、排风机、变压器温控器及冷却风机配电平面图
7、照明平面布置图
8、风机控制原理图
9、设备预埋件详图

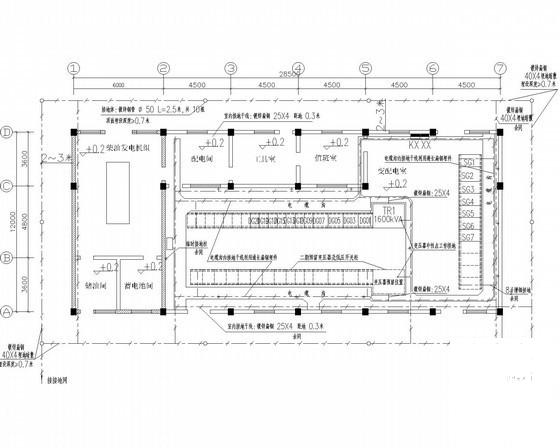

10、接地平面布置图
11、电缆敷设平面布置图

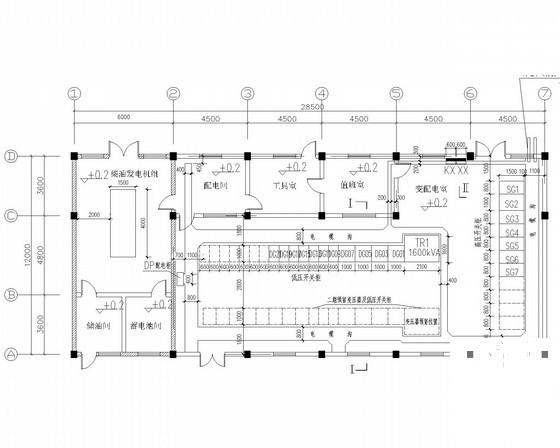

12、电缆沟平面图
13、高压开关柜电缆沟剖面图
14、低压开关柜电缆沟剖面图
15、插座平面布置图

附件详情

该附件是10KV变电站设计图纸,共20张。
项目概要：变电设备安装容量为 1600KVA、1250KVA变压器各一台。并预留一台变压器位置。1250KVA变压器设于固体制剂车间。电压 10KV单电源、单回路供电，10KV侧单母线运行。高压计量，计量柜由供电局定。低压侧电源电压 0.4/0.23KV。
......
，共20张。

插座平面布置图

总变配电室平面布置图

低压系统图

以下是附件的其中一部分截图，共4张，您也可以搜索更多您想要的资源
