水泥厂35KV变电站设计全套施工CAD图纸

搜索更多资源
  • 建筑类别：其他
  • 图纸设计深度：施工图
  • 参考图纸：26张

附件详情

  • 1、35kV高压供电系统图
  • 2、0.4kV低压配电系统图
  • 3、一次主接线图
  • 4、控制柜接线原理图
  • 5、二次控制原理图

附件详情

该附件是某水泥厂35KV变电站设计全套图纸， 电气设计 包含一次主接线图、进，出线柜原理接线图、二次原理图设计、35kV高压供电系统图、0.4kV低压配电系统图等。

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 变电站设计图纸 - 1
    变电站设计图纸 - 1

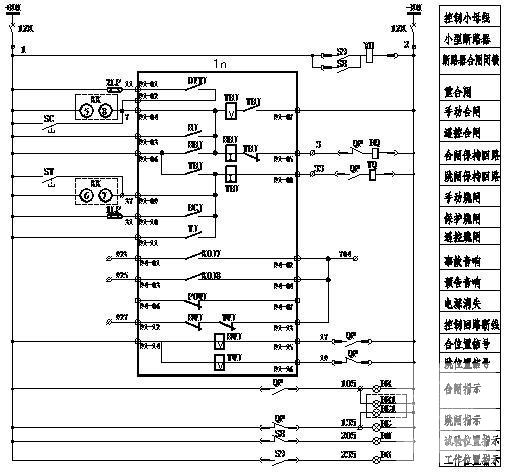

  • 变电站设计图纸 - 2
    变电站设计图纸 - 2

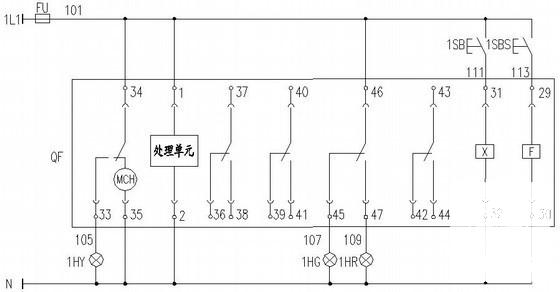

  • 变电站设计图纸 - 3
    变电站设计图纸 - 3

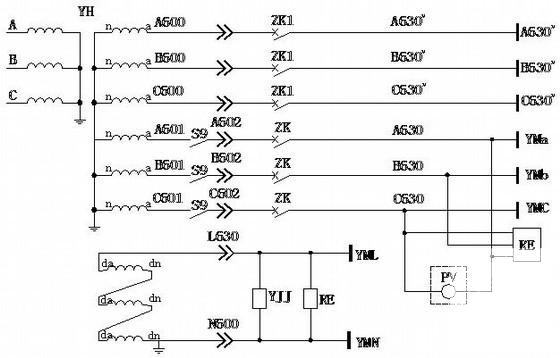

  • 变电站设计图纸 - 4
    变电站设计图纸 - 4
以上是部分截图，请下载附件后查看完整高清内容
