餐饮多层建筑暖通施工大样图纸cad排风系统平面图

  • 设计详细说明:有
  • 建筑类别:餐饮
  • 建筑高度类型:多层建筑
  • 建筑设计面积:1387平方米
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计内容:空调,通风,防排烟
  • 项目所在地:湖北
设计总说明:1、项目概要:该项目为 湖北省餐饮多层建筑 暖通施工图 (含大样图), 建筑共六层,层高5.8米,租赁建筑面积约1387平米。空调主机六层屋面安装,通风设备吊顶内安装。
2、设计范围:该资料为通风、空调、消防排烟等系统设计,空调采用大金CMS多联机。大厅及包间新风采用新风机组处理过的室外空气。新风冷热源为大厦内的冷热源。
部分图纸展示:
以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

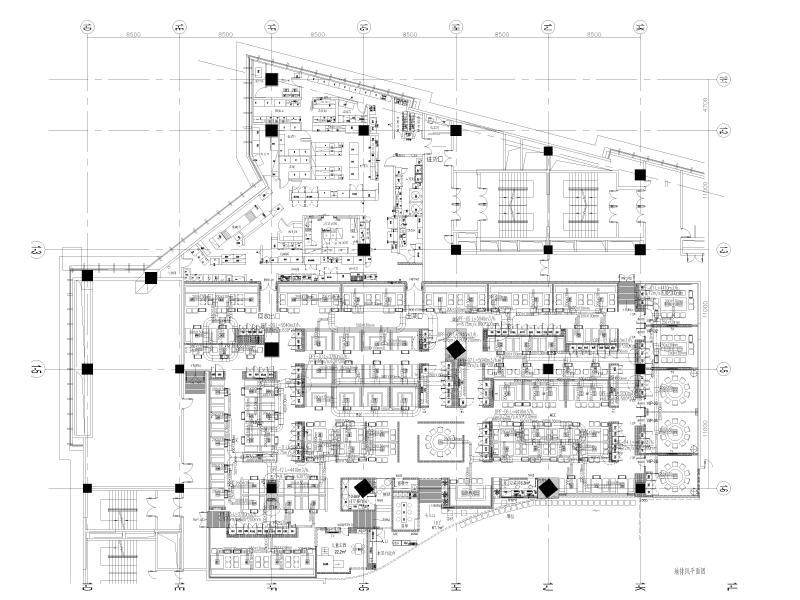

  • 地排风平面图
    地排风平面图

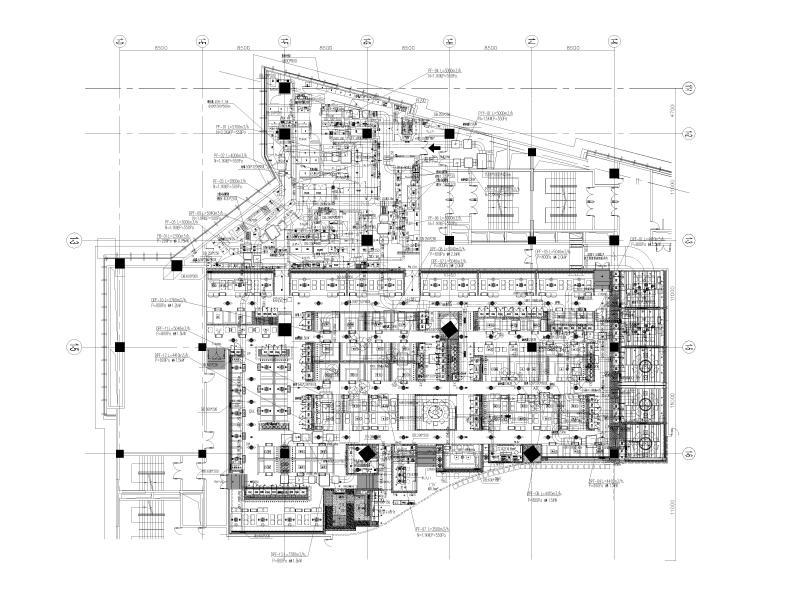

  • 排风系统平面图
    排风系统平面图

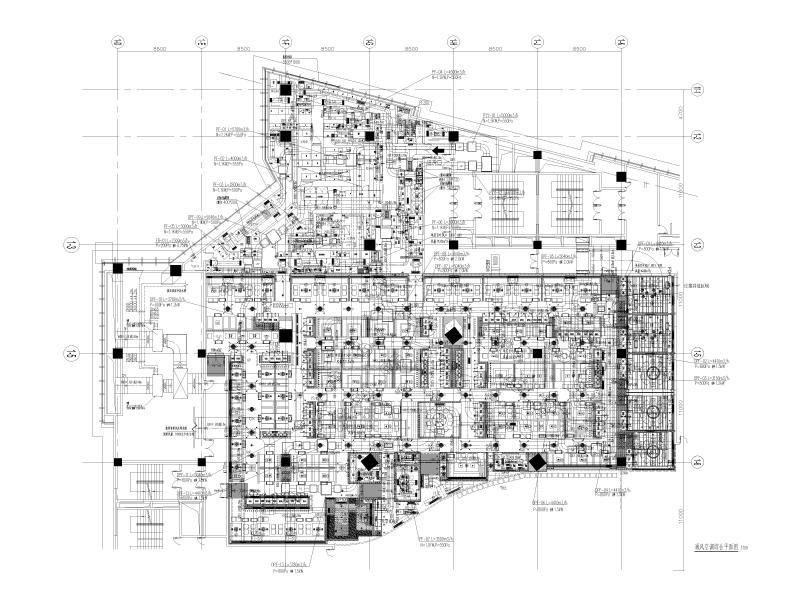

  • 通风空调综合平面图
    通风空调综合平面图
以上是部分截图,请下载附件后查看完整高清内容
