金融中心高管区室内装修工程给排水施工大样图cad平面图

搜索更多资源
  • 建筑类别：商业
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,灭火器配置系统
一、项目概要：该项目为 金融中心高管区室内装修工程 给排水施工图 。
二、生活给水设计：该项目给水系统：给水管接至原给水立管。
三、排水设计：该项目排水系统：原排水系统为污废分流制，排水排至原排水立管。
部分图纸展示：
卫生间二 给排水大样图.jpg
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
  • 109层给排水平面图
    109层给排水平面图

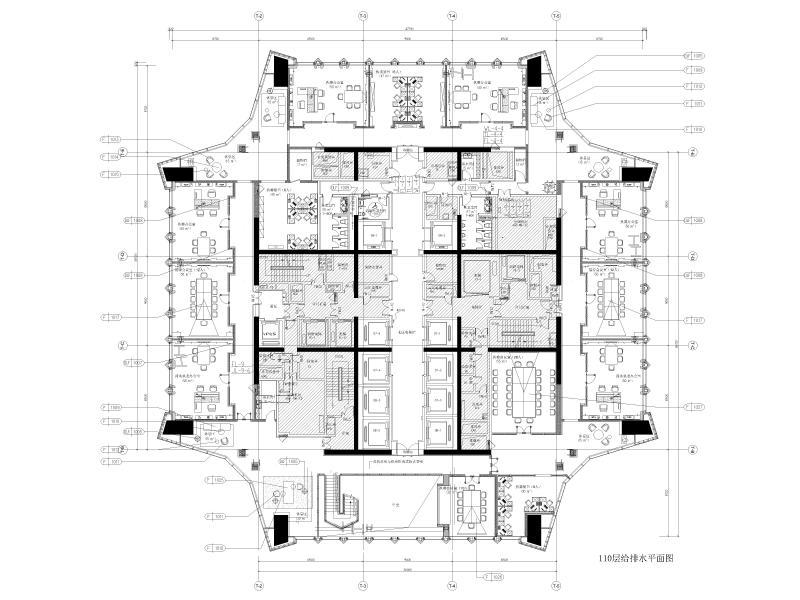

  • 110层给排水平面图
    110层给排水平面图

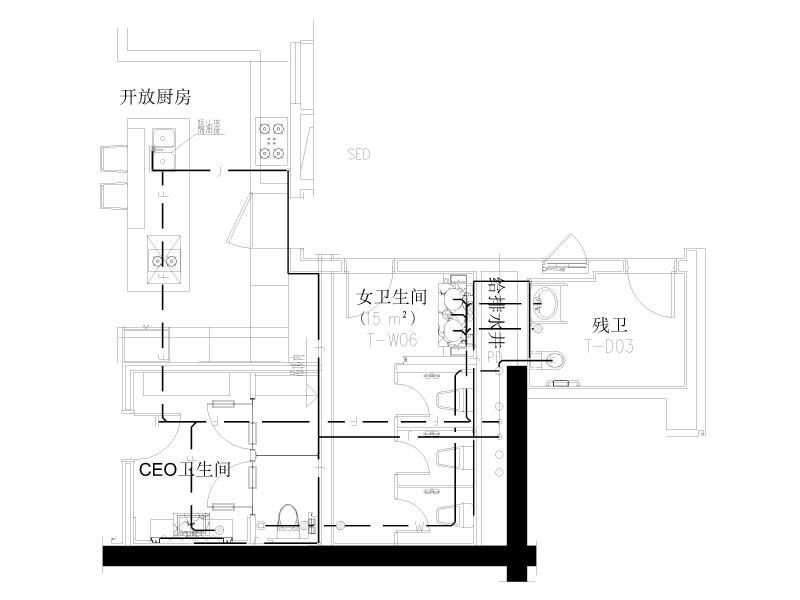

  • 卫生间二 给排水大样图
    卫生间二 给排水大样图
以上是部分截图，请下载附件后查看完整高清内容
