医院门诊综合楼边坡支护施工大样图含工程量清单cad平面图
该附件为：
医院门诊综合楼边坡支护图纸
含施工图设计说明及工作量清单，格式为Word+CAD。
一、项目概要：
-
人民医院门诊综合楼边坡支护项目，场地地下室底板板面标高1071.80m，±0.00标高1085.70m，场地地下室开挖后，将会在场地东侧、南侧、西侧、北侧形成临时性基坑边坡，在场地东侧形成永久性边坡，边坡总长207.1米，高12.5～26.4米，场地地震基本烈度为6度，边坡安全等级为二级。
-
场地为岩溶缓丘、洼地地貌，距某大道中段约28m，在勘察前场地已经过人工整平，场地自然地面高程为1084.25～1090.40m，场地东侧为医院进出通道，通道东侧为一自然山体，山体最高处标高1123m，坡度约60°。地形相对高差6.15m，由于场地表层第四系覆盖土层较薄，基岩埋藏较浅。
二、设计说明目录：
-
项目概要
-
设计依据
-
岩土参数选取
-
边坡特征及支护方案
-
应急预案及施工措施
-
施工要点及注意事项
-
边坡监测
-
施工质量检查与工程验收
-
信息化施工
三、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

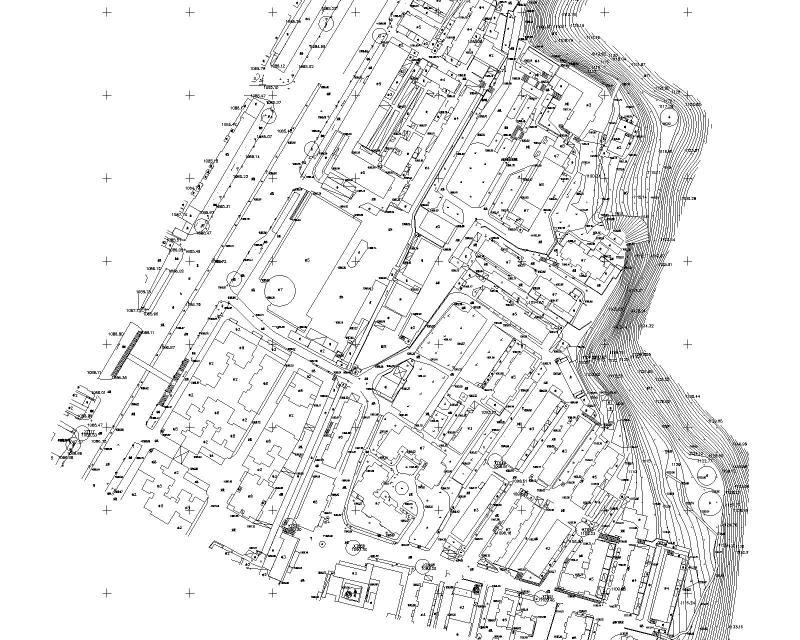

总平面图 -

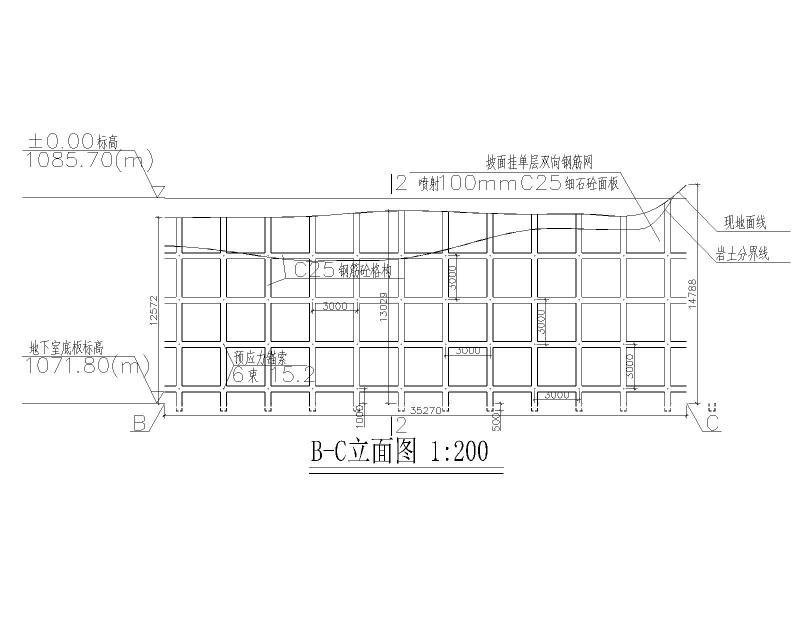

立面图 -

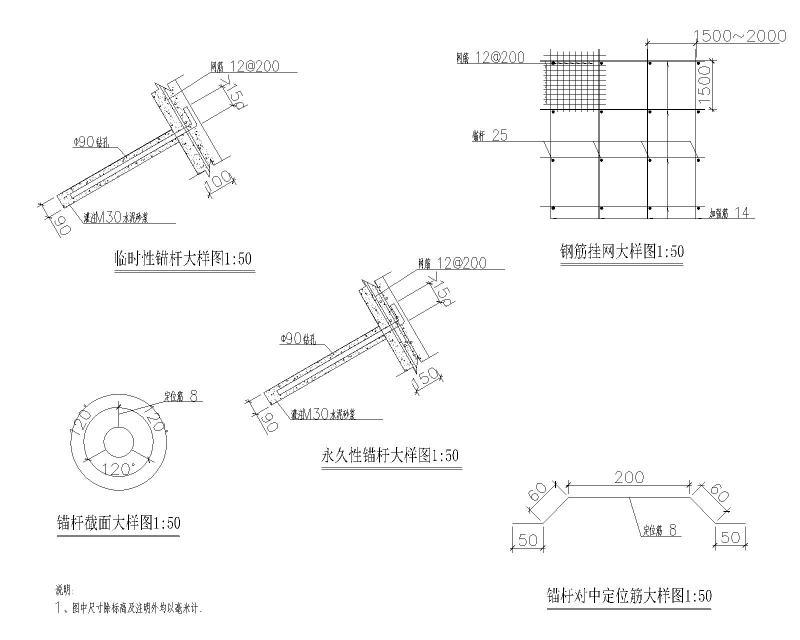

锚杆大样图 -

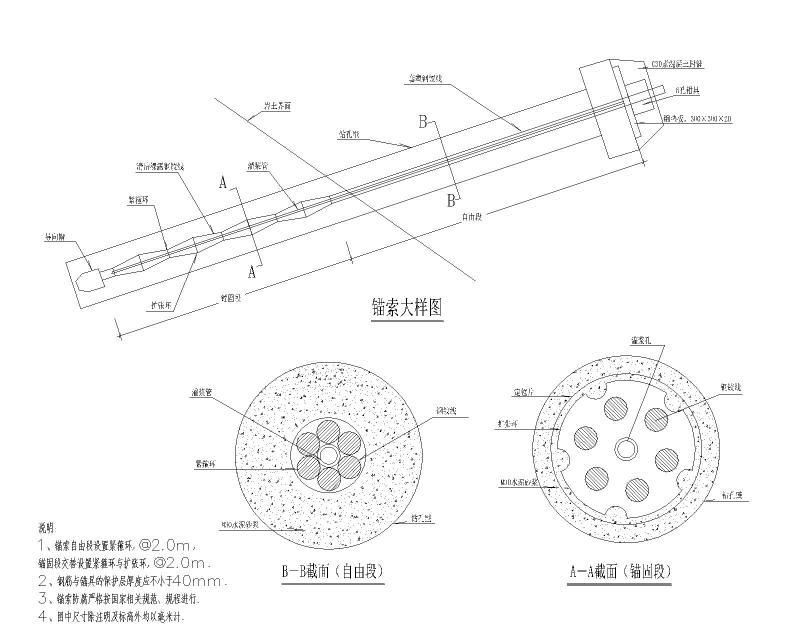

锚索大样图 -

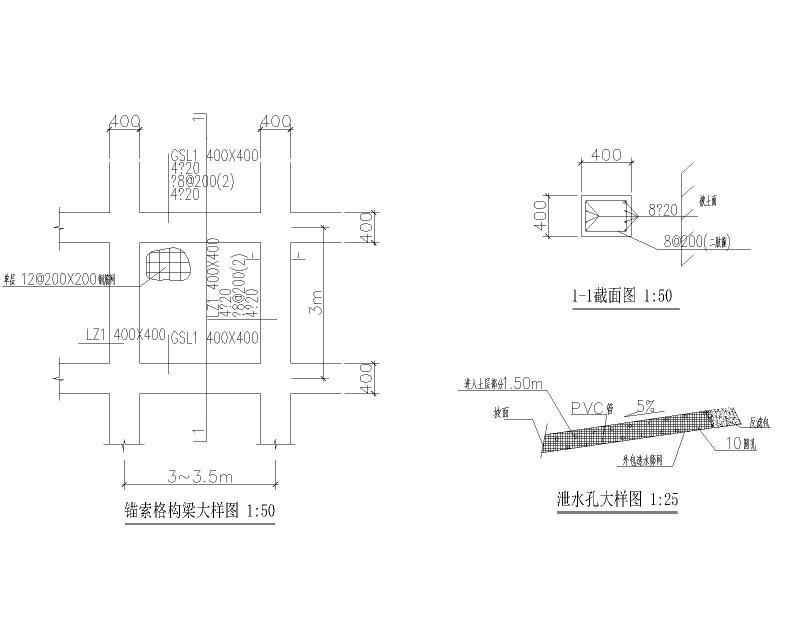

锚索格构梁及泄水孔大样图 -
剖面图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-08-06
- 评论次数：0
- 浏览次数：0
- 文件大小：2.73 MB
- 收藏次数：0
-
文件名称：
附件-996585568988059559.rar
