温泉度假酒店基坑边坡支护CAD大样图

该资料为 温泉度假酒店基坑边坡支护图纸
项目概要:地质构造较复杂,上覆土层为红黏土,下伏基岩为强风化-中风化基岩,基坑开挖后将形成高4.0-9.7m的基坑边坡,基坑边坡形状直线型,周长79.6m,主要为土岩组合边坡。同时因该项目的开挖将形成不稳定基坑边坡,为保证工程安全,将于该项目修筑支护。该边坡工程为永久性边坡,永久性使用年限与建筑相同。
支护方案:C30 格构+锚索
C25 钢筋喷射砼面板


以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 基坑边坡支护 - 1

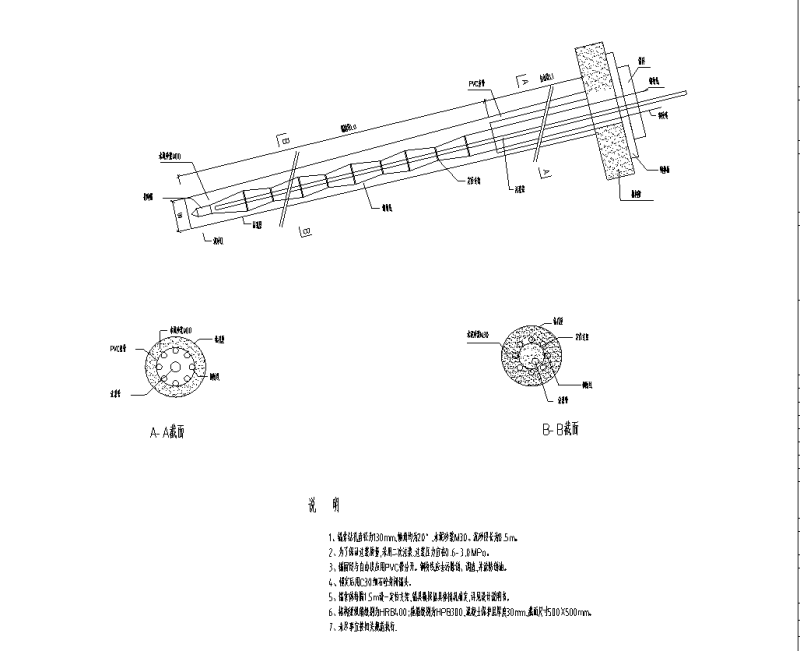

    基坑边坡支护 - 1
  • 基坑边坡支护 - 2

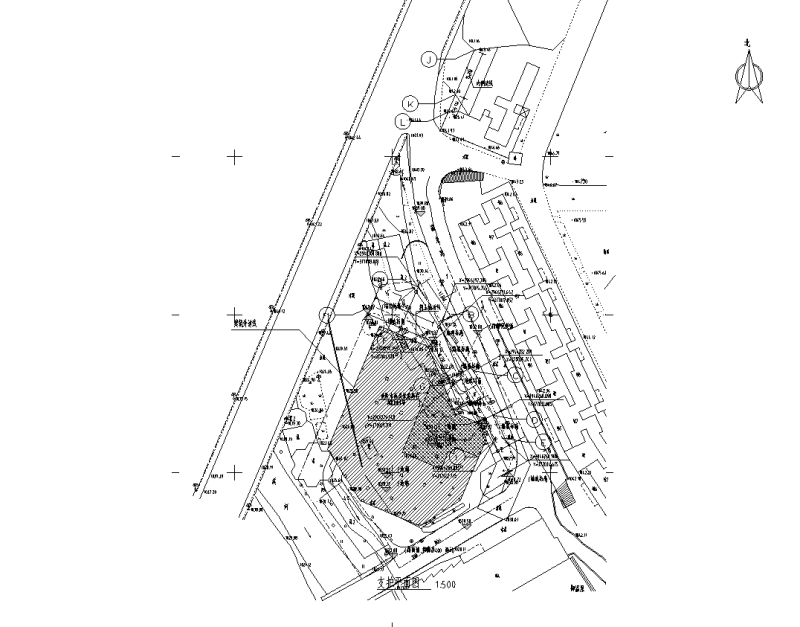

    基坑边坡支护 - 2
  • 基坑边坡支护 - 3

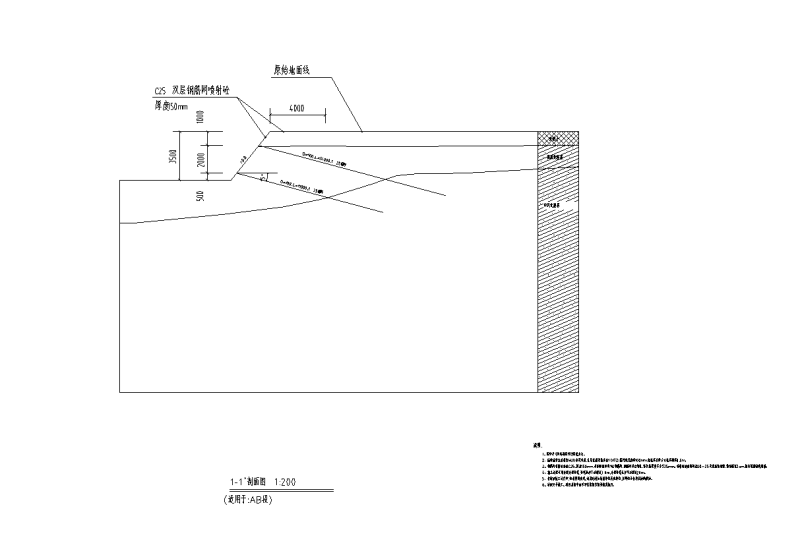

    基坑边坡支护 - 3
以上是部分截图,请下载附件后查看完整高清内容
