山体别墅边坡支护施工CAD大样图2017

该附件是 山体别墅边坡支护施工图纸 ，出图时间是5月。

建筑概述：主干道侧边坡采用桩锚支护结构，别墅下方地下室台阶处采用锚杆格构梁支护；根据填土边坡的高度，总高差小于5m时采用悬臂式挡墙支护，高差大于5m时采用扶壁式挡土墙支护。

附件内含：设计总说明、边坡支护平面图、排水与监测平面图、控制点坐标平面图、边坡支护剖面图、格构梁大样图、支护桩及冠梁大样图、护壁及挡土板大样图、桩身预埋大样图、锚索大样图、悬臂式挡土墙大样图、扶壁式挡墙大样图、桩_冠梁及连梁连接大样图、排水沟大样图、泄水孔大样图、钢筋应力计布置大样图...... ，cad格式，共计图纸64张。

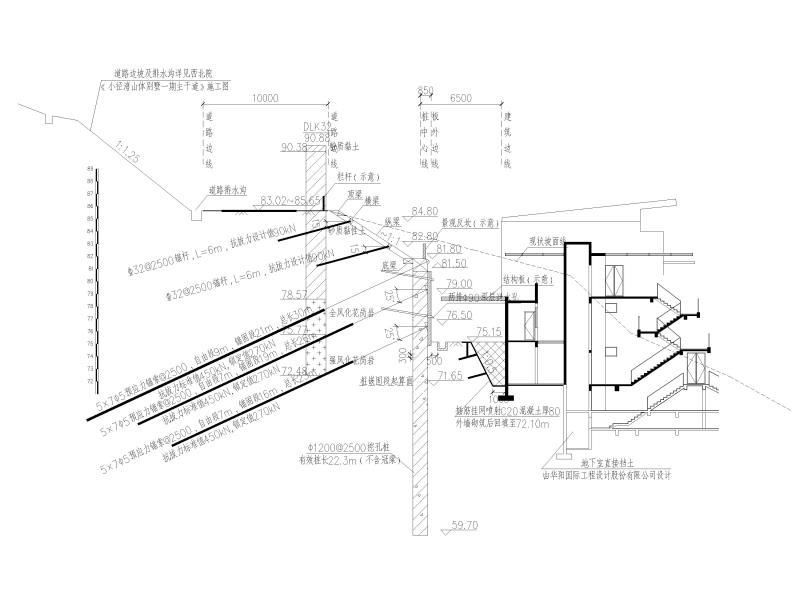

主干道边坡剖面

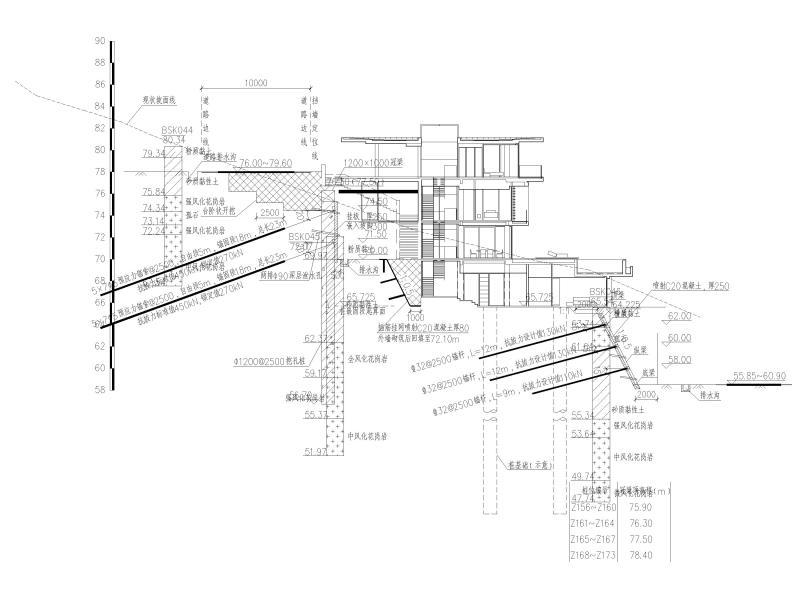

支路边坡剖面图_1

支路边坡剖面图_2

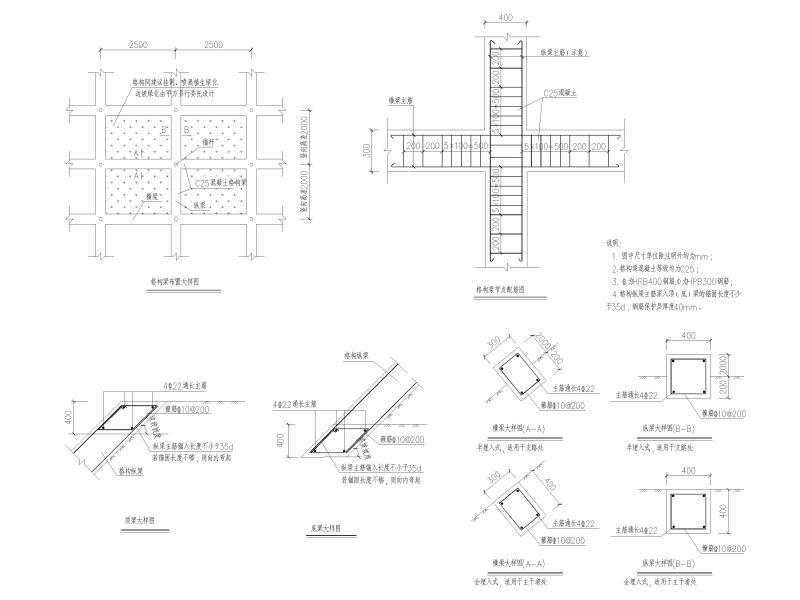

格构梁大样图

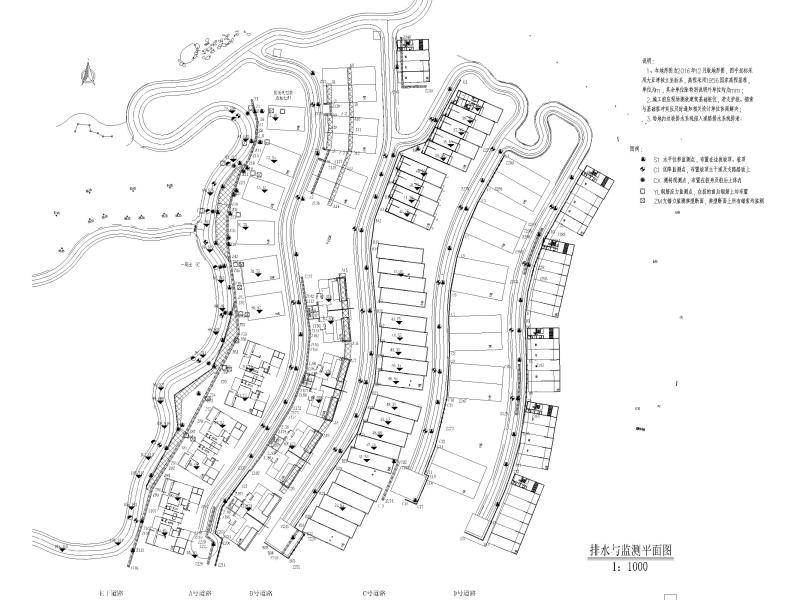

排水与监测平面图

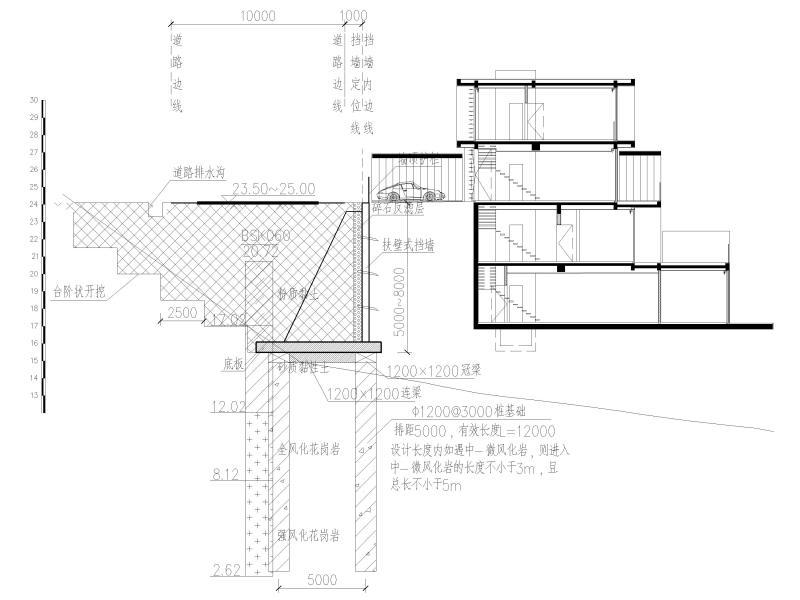

扶壁式挡墙截面尺寸详图

排水沟大样图

悬臂式挡土墙大样图

锚杆节点大样图

泄水孔大样
