单层砼实心砖砌体停车场公卫及管理用房结构施工图cad

  • 建筑类别:办公
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :条形基础
  • 结构安全等级:三级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:10张
  • 设计年代:近代
该附件为: 单层砼实心砖砌体停车场公卫及管理用房结施 格式为CAD,。
一、项目概要:
  • 该项目为混凝土实心砖砌体结构,建筑层数共 1 层。风压ωo=0.30kN/m,本地区属6度抗震区,设计地震分组为第1组,设计地震基本加速度值为0.05g,建筑结构的安全等级:三级;主体结构的设计使用年限:50年,砼结构环境类别:二类;建筑防火等级:二级。建筑耐火等级:二级。地面粗糙度:B类;地下室及屋面露天构件砼结构环境类别:二a类 。结构抗震设防类别:丙类;地基基础设计等级:丙级。该项目采用:墙下钢筋混凝土条形基础。基础持力层为:强风化泥岩;地基承载能力特征值:fa=160kPa。
  • 包含:结构设计总说明,基础结构施工图,2.950m梁平法施工图,屋顶斜梁平法施工图,2.950m板平法施工图,屋顶斜板平法施工图,等共计10张图。
二、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

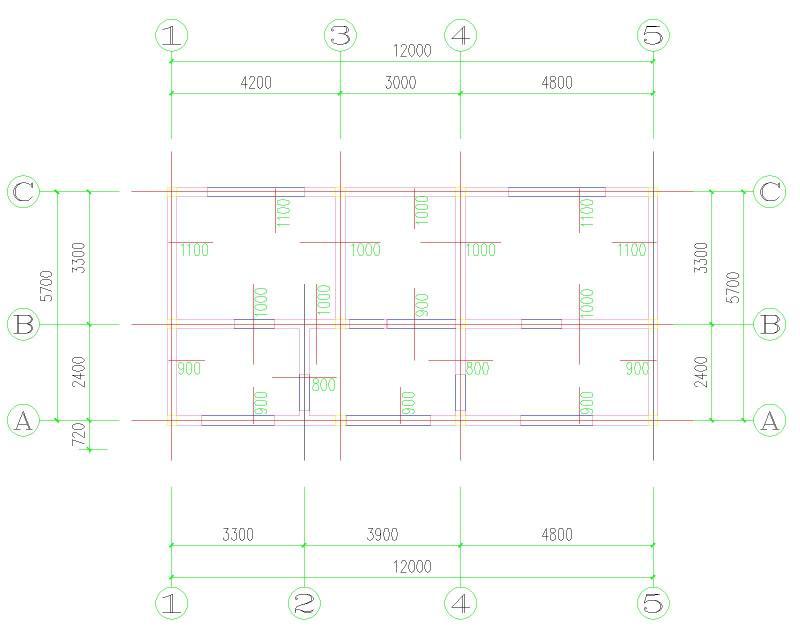

  • 板平法施工图
    板平法施工图
  • 管理用房板平法施工图
    管理用房板平法施工图

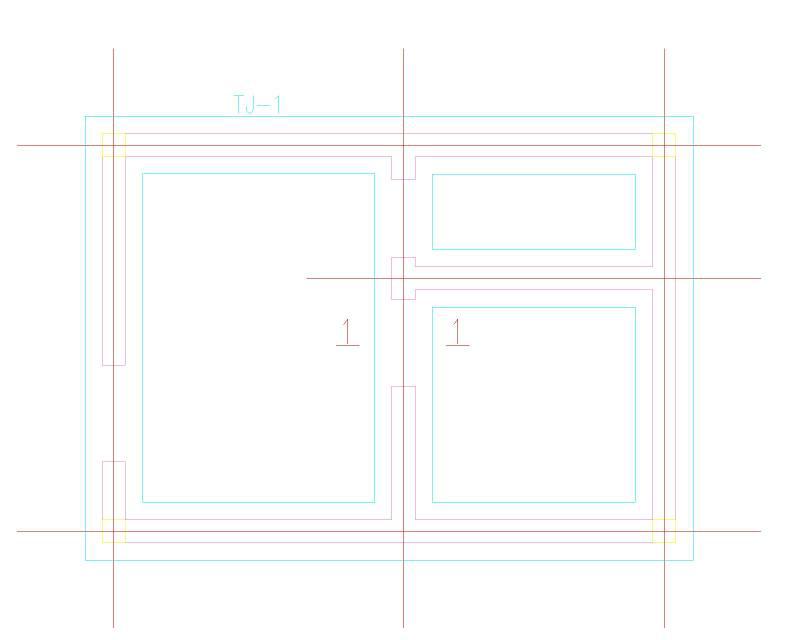

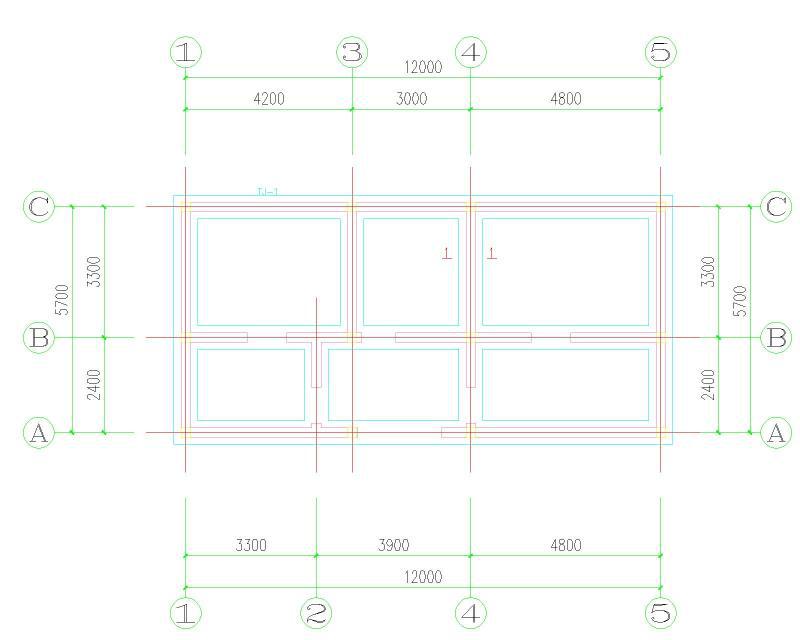

  • 基础结构施工图
    基础结构施工图

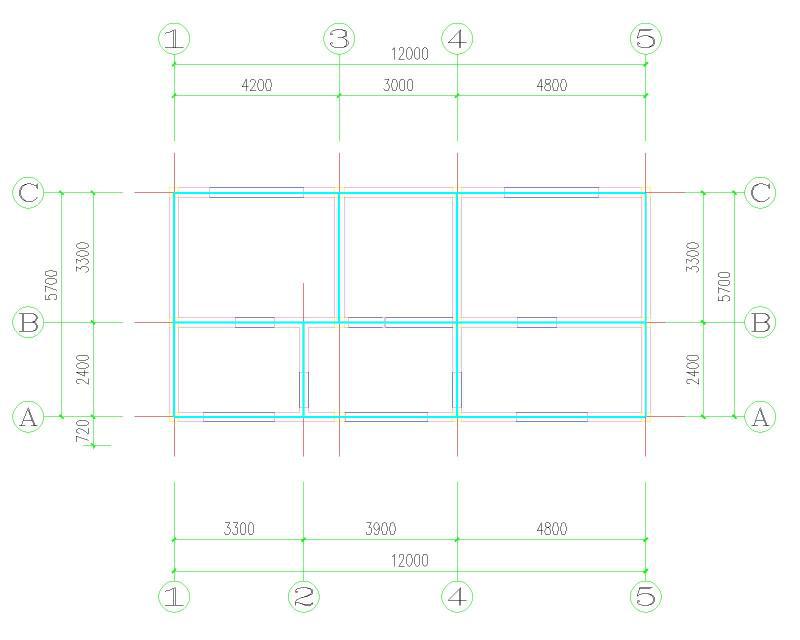

  • 梁平法施工图
    梁平法施工图

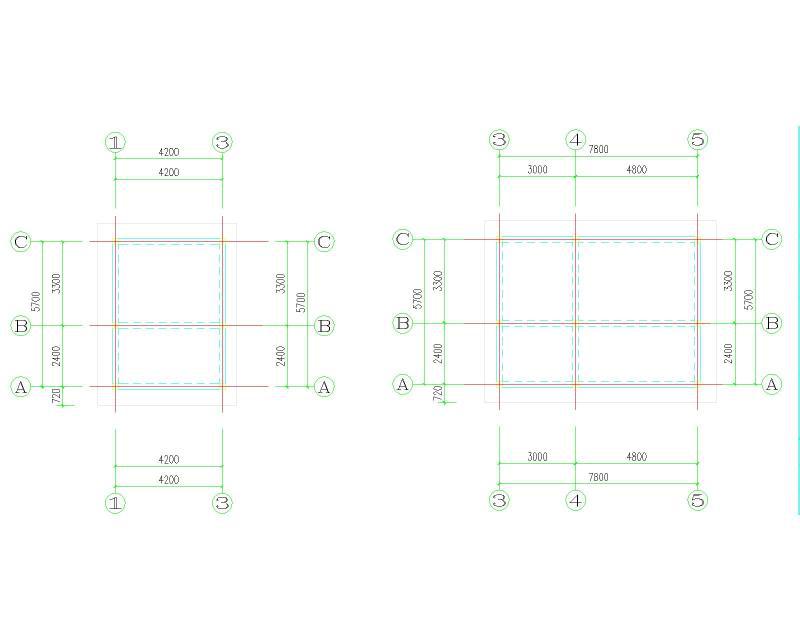

  • 屋顶斜板平法施工图
    屋顶斜板平法施工图
  • 屋顶斜梁平法施工图
    屋顶斜梁平法施工图
以上是部分截图,请下载附件后查看完整高清内容
