城市主干道照明工程施工大样图设计cad平面图及剖面图

附件详情

  • 照明预埋管线工程 设计说明
  • 道路照明材料表
  • 路灯基础及电缆井大样图
  • 电缆敷设剖面图
  • 照明预埋管线平面图

附件详情

主要技术指标: 道路等级:城市主干道; 设计车速:V=50km/h; 设计年限:沥青混凝土 15年; 设计轴载: BZZ-100kN;
路面结构:沥青混凝土结构。
……
1、该资料范围路段内,路灯电源引自路灯专用箱变及路灯控制箱,平面中只位置只作示意,照明二次设计施工图时可适当调整。
2、路灯灯杆设置在人行道内,一般距侧石边~0.5m左右,灯杆位置可根据现场的实际情况作适当调整。
3、路灯灯杆与路灯控制箱之间的主干电缆穿Φ75PE管沿人行道内埋地敷设,过机动车道或桥梁时穿Φ80镀锌钢管保护。路灯控制箱与路灯专用箱变之间的进线电缆穿Φ100PE管埋地敷设,过机动车道或桥梁时穿Φ100镀锌钢管保护。路灯电缆预埋管出路面部分封扎结实,为穿电缆作准备,预埋管两端设(0.5x0.5x1.0m)的路灯手孔,手孔位置可根据实际情况作局部调整。
……
共14张,。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

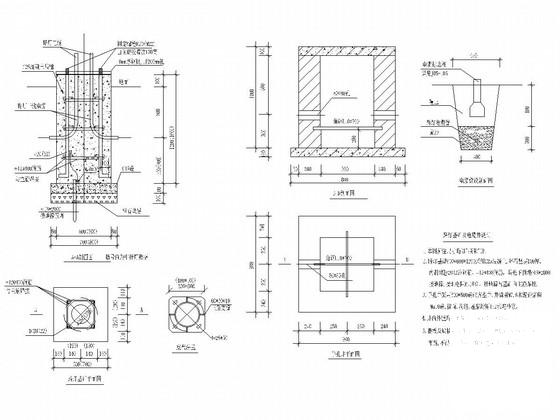

  • 城市主干道照明大样图 - 1
