四车道道路工程施工大样图cad软基处理图及平面图

  • 公路等级:二级
  • 车道数:四车道
  • 设计时速:40
  • 干线:否
  • 位置:海南
  • 设计年代:近代
该附件为: 四车道道路工程施工图 ,共88p,格式为PDF+CAD,。
一、项目概要:
  • 规划的道路项目,为南北走向的城市次干路。道路红线宽度为30m,设计长度为1336.874m。
  • 设计主要内容:道路的平面、纵断面、横断面、路面结构、路基设计、路基防护等。
二、技术指标:
  1. 道路等级: 城市次干路;
  2. 设计车速: v=40km/h;
  3. 路面类型: 沥青混凝土路面;
  4. 路面结构使用年限: 15 年;
  5. 标准轴载: BZZ-100;
  6. 坐标系采用海口独立坐标系,高程采用国家85 高程基准。
三、一般路基设计:
  • 该项目为新建道路,填方路基的表层主要为耕表土或杂填土,路基填筑前先对地表进行清表处理,清表厚度暂定为30cm 详见《清表土方总量表》,然后再采用素土分层回填压实。清表土应结合附近地形进行集中堆放,用作道路绿化带及边坡绿化填土使用。
  • 一般填方路基,边坡坡率为1:1.5,当地面横坡大于1:5 时,填方地基应挖成宽度不小于2m 的台阶,并设4%向内横坡。
  • 挖方路段边坡坡率采用1:1。挖方合格土方利用到填缺方,实现填挖平衡和本桩利用。
四、相关图片:
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

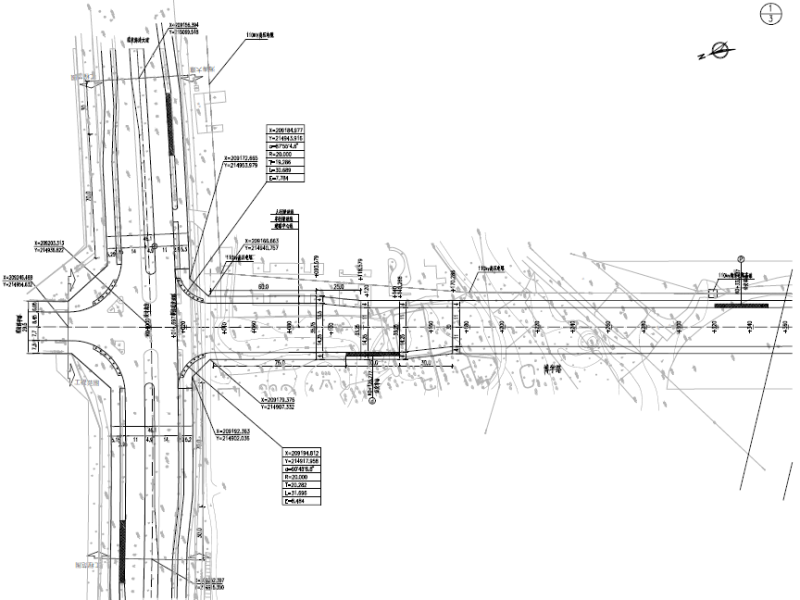

  • 道路平面设计图
    道路平面设计图

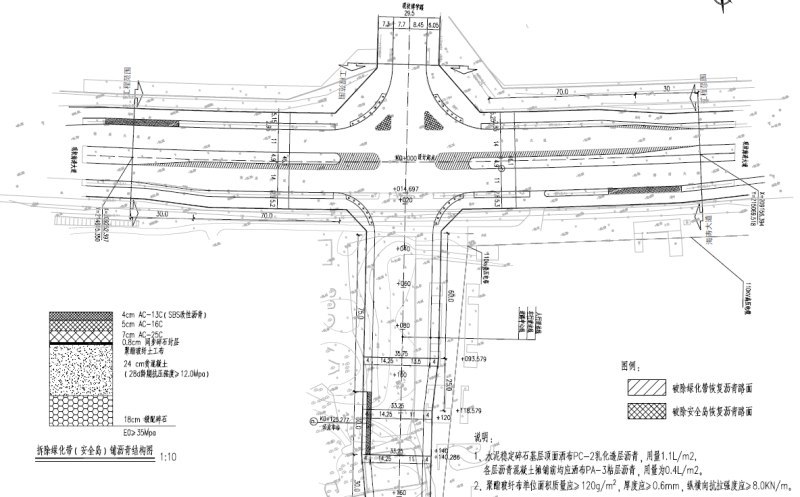

  • 交叉口改造设计图
    交叉口改造设计图

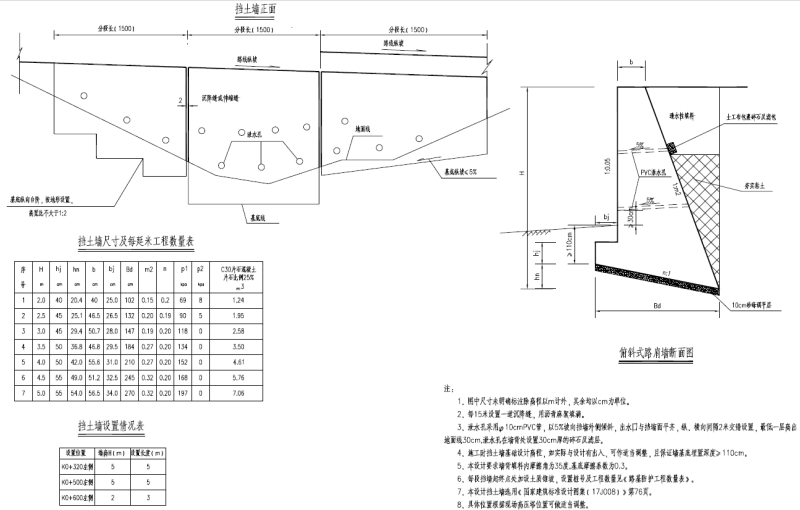

  • 路基支挡设计图
    路基支挡设计图

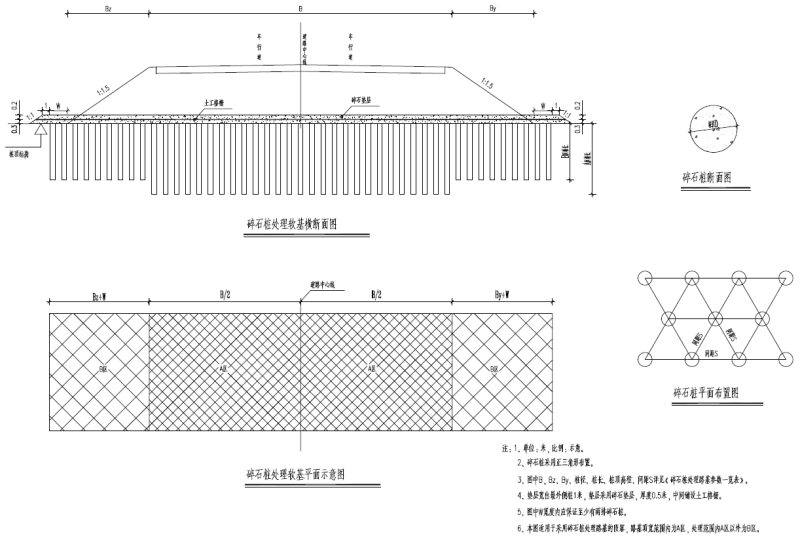

  • 软基处理图
    软基处理图

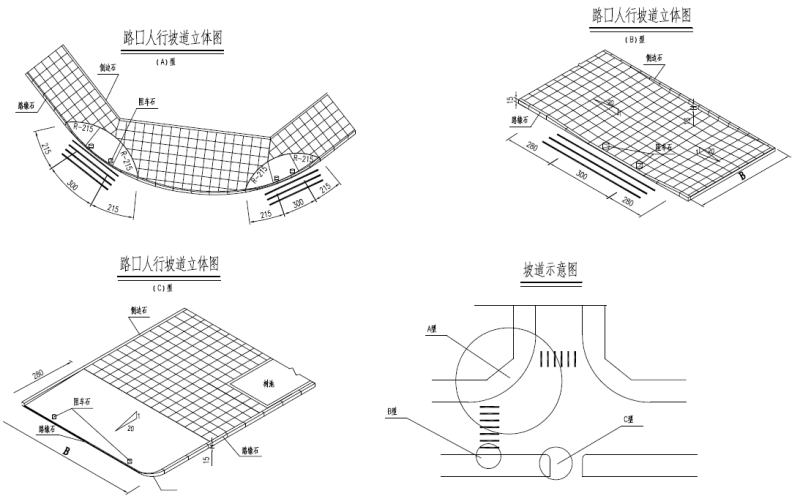

  • 无障碍设计图
    无障碍设计图
  • 缘石安装大样图
    缘石安装大样图
以上是部分截图,请下载附件后查看完整高清内容
