钢筋混凝土框架结构厂房结构施工大样图cad平面布置图及剖面图

  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 参考图纸:18张
  • 设计年代:近代
该附件为 2层钢筋混凝土框架结构厂房 结构施工图 2020
项目概要 :贵州某厂房改造工程,2层框架结构
主要 包括 :基础平面布置图、地梁平法施工图、各层梁板平法施工图、柱平法施工图、楼梯结构图、一层墙体拆除封堵示意图、二层墙体拆除封堵示意图、改造节点大样图、轴交结构图、钢楼梯基础平面布置图、钢楼梯预埋锚栓平面布置图、钢楼梯柱脚平面布置图、钢楼梯结构平面布置图、钢楼梯剖面图等
CAD 格式, 18
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

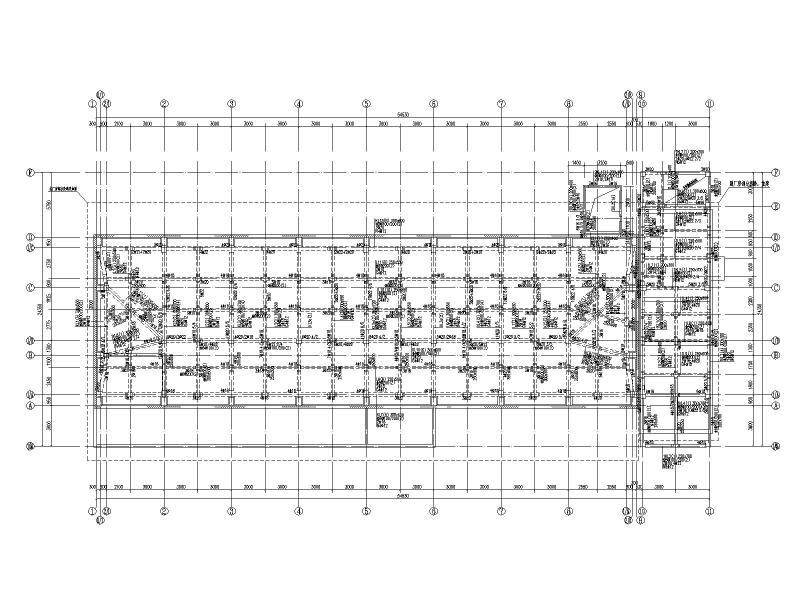

  • 5.950梁平法施工图
    5.950梁平法施工图

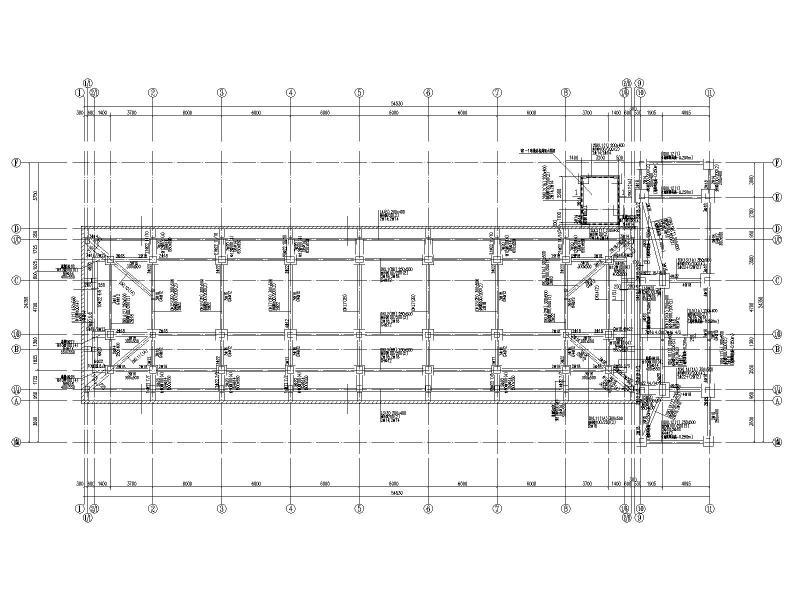

  • 地梁平法施工图
    地梁平法施工图
  • 基础顶~11.950柱平法施工图
    基础顶~11.950柱平法施工图

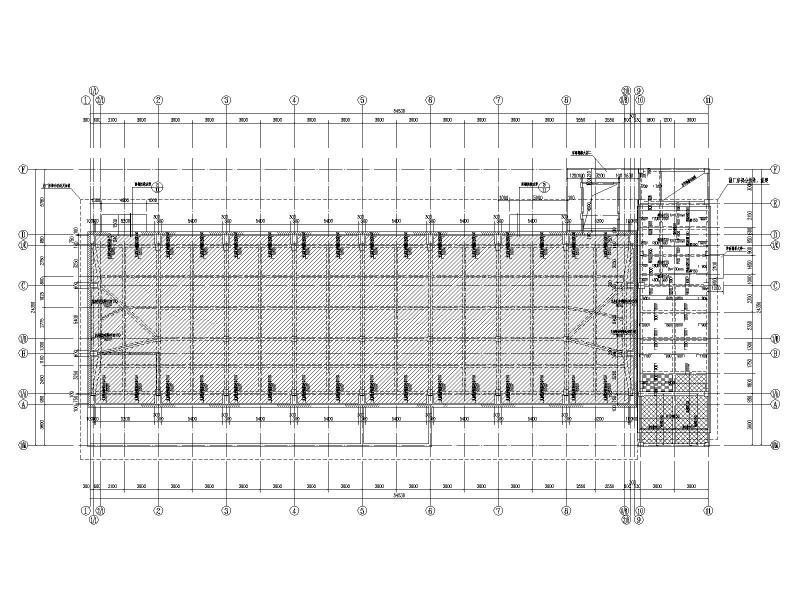

  • 5.950楼板平法施工图
    5.950楼板平法施工图
  • 二层墙体拆除封堵示意图
    二层墙体拆除封堵示意图
  • 11.950梁板平法施工图
    11.950梁板平法施工图
  • 节点区墙、梁纵向钢筋锚固大样
    节点区墙、梁纵向钢筋锚固大样
以上是部分截图,请下载附件后查看完整高清内容
