公租房工程给排水施工大样图cad平面图及系统展开图

  • 建筑高度类型:高层建筑
  • 建筑设计面积:1866.32 平方米
  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 生活供水设计:生活给水系统
  • 生产供水设计:热水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水
  • 排水体制:雨污分流
  • 消火栓用水量室内(L/S):20
  • 项目所在地:贵州
项目概要:该项目为 贵州省某公租房工程 给排水施工图 (含大样图) 。总建筑面积 1866.32 m,建筑体积 11000 m。含地下建筑 2 层,主要为 机动车库 及设备用房; 1 层为 配套和农贸市场。建筑高度: 14.0 m;建筑分类: 多层商店 ;耐火等级: 二级。
设计范围:
建筑用地红线范围内的生活及消防给排水设计。其中包括:生活给水系统、生活污、废水排水系统、雨水排水系统、室内、外消火栓给水灭火系统、自动喷水灭火系统、 气体灭火系统、建筑灭火器配置。
部分图纸展示:
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

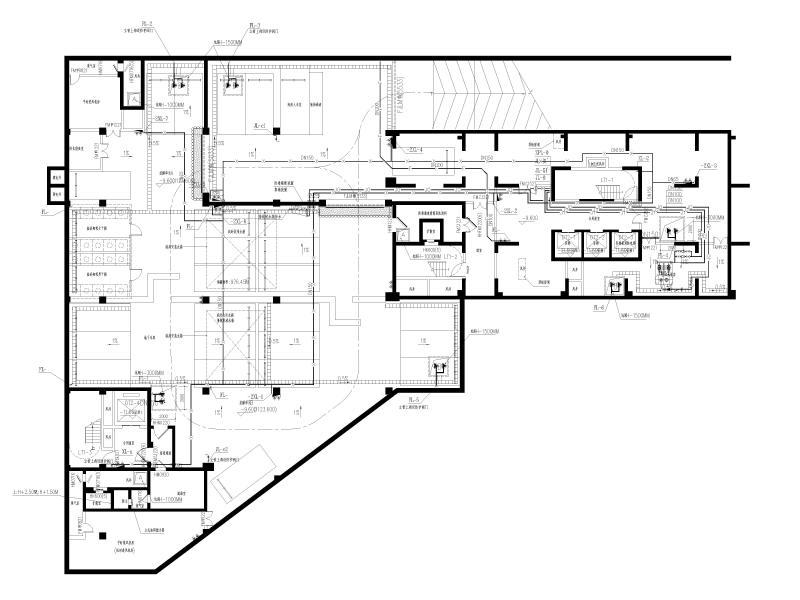

  • 地下二层给排水、消防平面图
    地下二层给排水、消防平面图
  • 消防系统原理图
    消防系统原理图

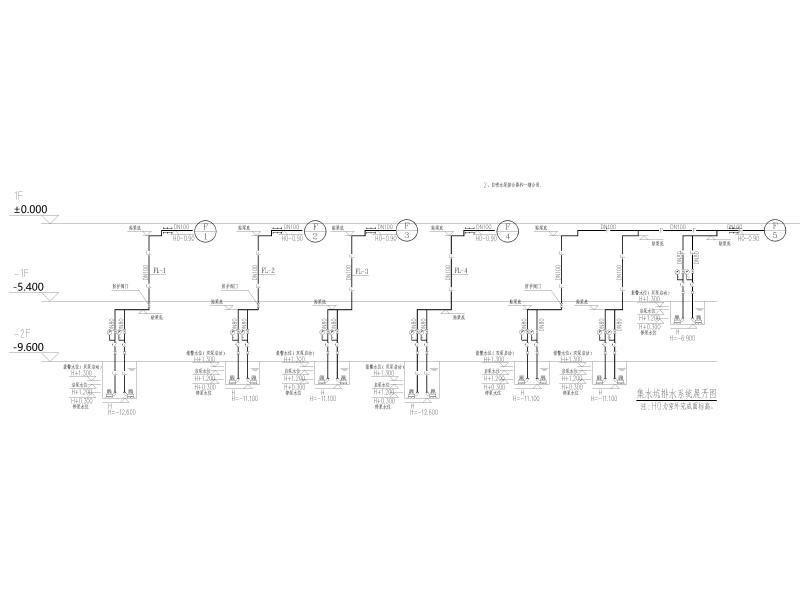

  • 集水坑排水系统展开图
    集水坑排水系统展开图

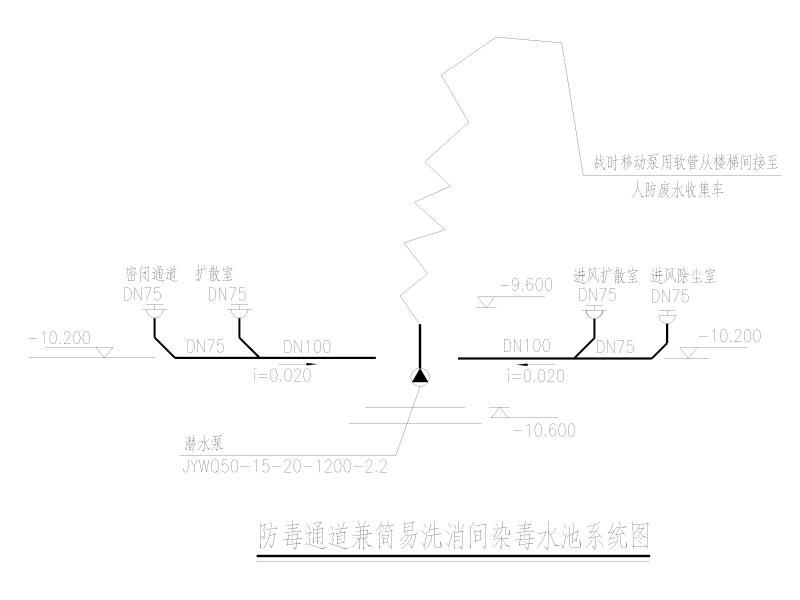

  • 人防集水坑系统图
    人防集水坑系统图
以上是部分截图,请下载附件后查看完整高清内容
