3层框架结构停车场结构施工大样图cad平面布置图

  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:1~3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构,混合结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 结构最大跨度:58m
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:53张
  • 设计年代:近代
该附件为 3层框架结构停车场 结构施工图 2020
项目概要 :该项目建于贵州省贵阳市,停车场服务用房、后勤服务房、机械车库、的士之家服务用房、网架敞开车棚,层数及层高:停车场服务用房、的士之家均为1~3层多层框架主要柱网6mX6m、6mX6.6m、7mx8.4m。机械车库一层框架,柱网为8.4m*6.3m。网架敞开车棚采用正放四角锥,厚度为2.5m~3.95m,净高13.6m,跨度为58m。建筑设计结构形式:框架结构。
主要 包括 :结构设计总说明、桩基础说明、基础平面图、标高梁配筋图、标高板配筋图、柱平面布置图、楼梯大样图;钢结构说明、基础平面图、地梁平面图、网架支座平面图、网架平面图、上弦杆展开平面图、下弦杆展开平面图、腹杆展开平面图、材料表、网架檩条布置图等
CAD 格式, 53
以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

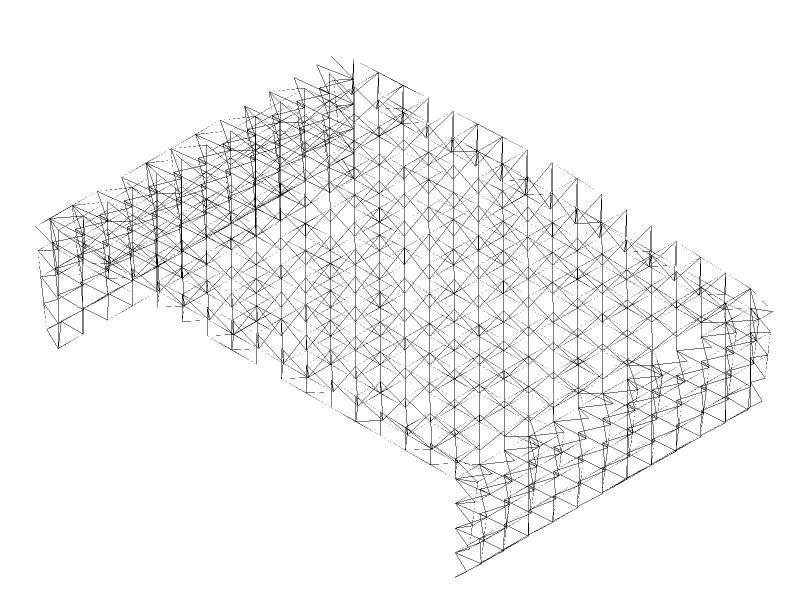

  • 网架平面图
    网架平面图

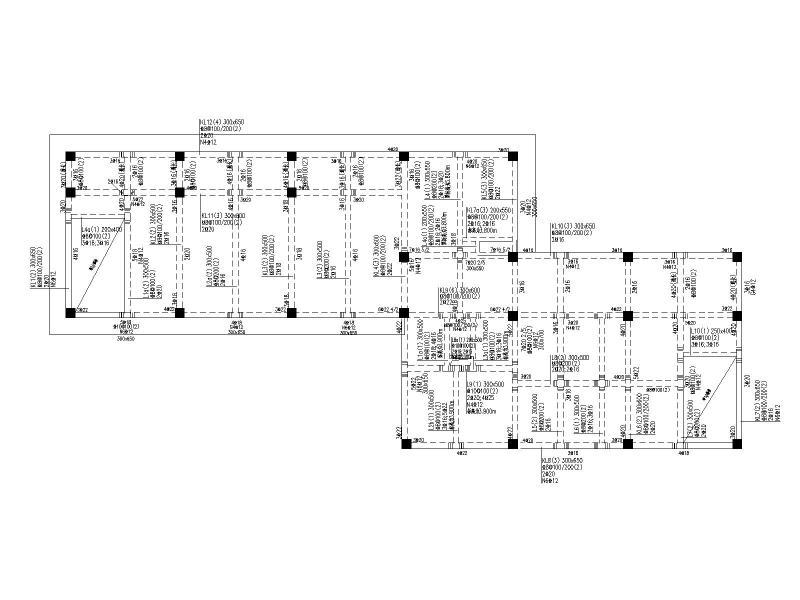

  • 4.150m标高梁配筋图
    4.150m标高梁配筋图

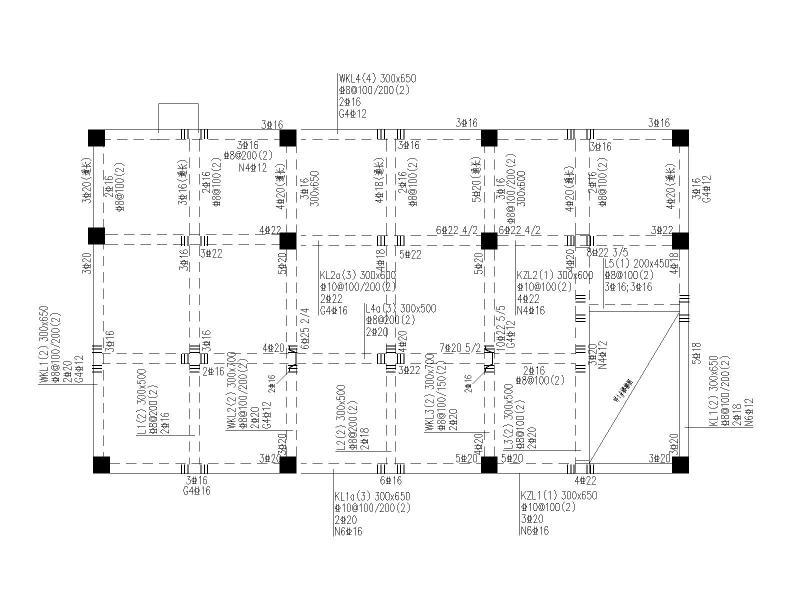

  • 4.450标高梁配筋图
    4.450标高梁配筋图
  • 8.650标高梁配筋图
    8.650标高梁配筋图
  • 11.950、15.350标高梁配筋图
    11.950、15.350标高梁配筋图

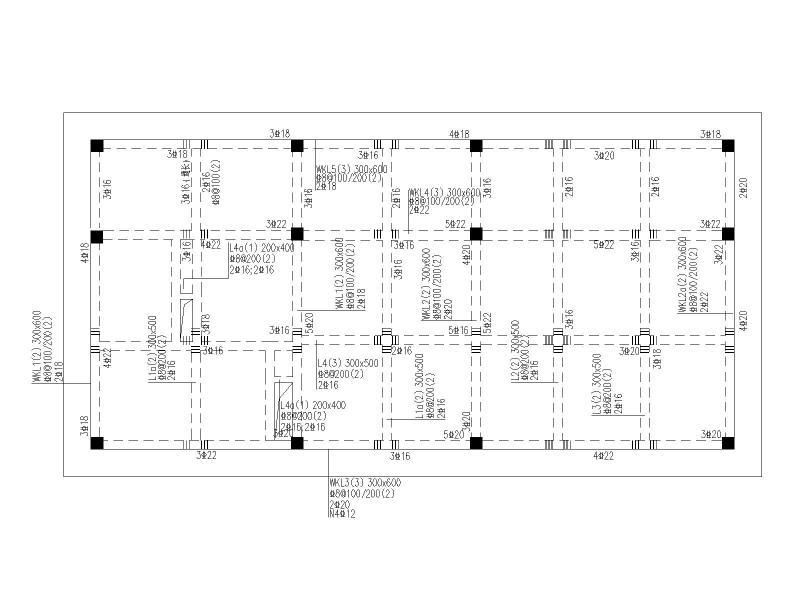

  • -0.050m标高板配筋图
    -0.050m标高板配筋图
  • 8.350m标高梁配筋图
    8.350m标高梁配筋图
  • -0.050标高梁配筋图
    -0.050标高梁配筋图

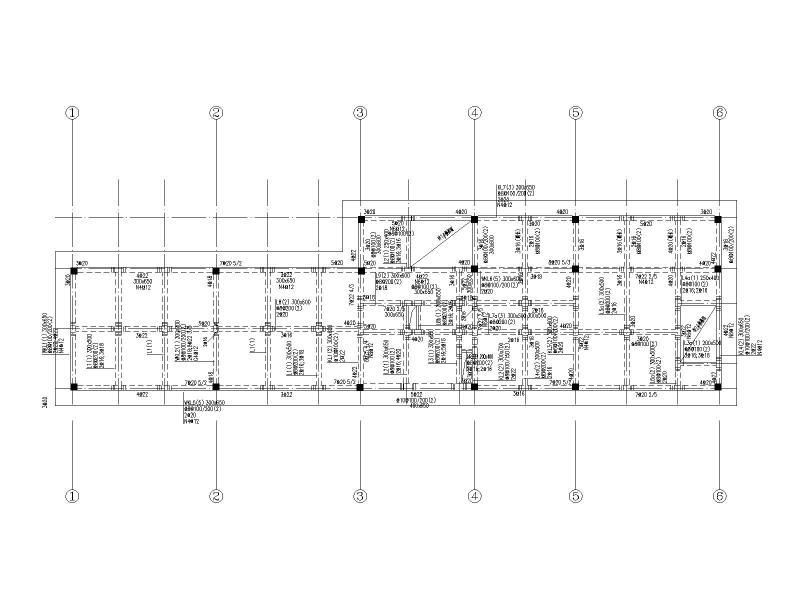

  • 基础平面图
    基础平面图
  • 楼梯大样图
    楼梯大样图
以上是部分截图,请下载附件后查看完整高清内容
