5层框架结构停车场结构施工方案图纸CAD

搜索更多资源
  • 建筑类别：交通建筑
  • 建筑高度类型：多层建筑
  • 建筑地上层数：5层
  • 建筑地下层数：5层
  • 图纸设计深度：施工图
  • 民用建筑设计使用年限：50年
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：筏形基础,桩基础
  • 结构安全等级：二级
  • 地基基础设计等级：丙级
  • 抗震设防烈度：6度抗震
  • 雪压：0.2kN/平方米
  • 参考图纸：35张
  • 设计年代：近代
该附件为 2020 CAD (-5+5)多层框架结构立体停车场结构施工图
项目概要：该项目位于贵阳市，地上5层地下5层停车场项目，现浇钢筋混凝土框架结构，

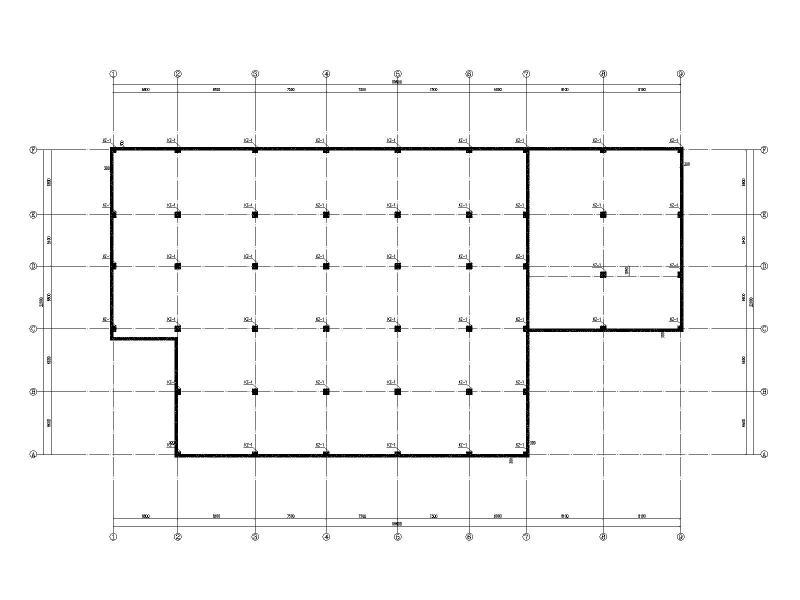

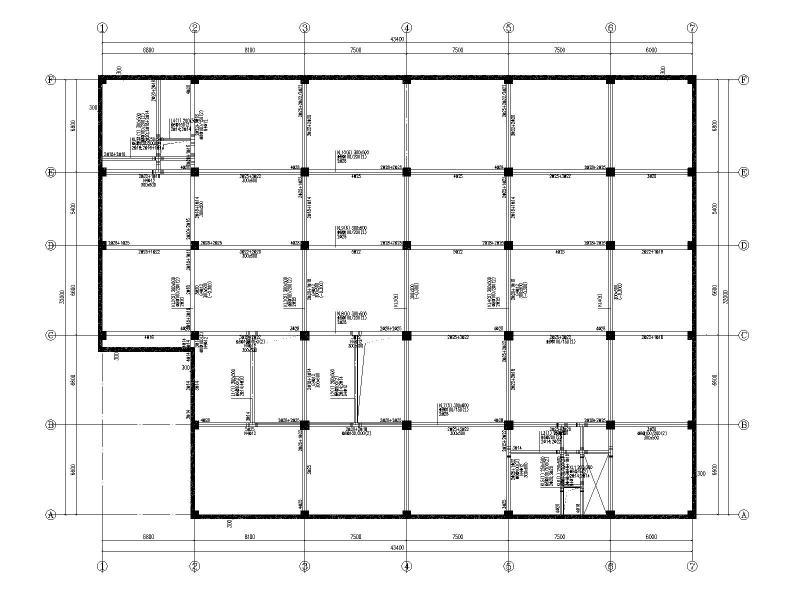

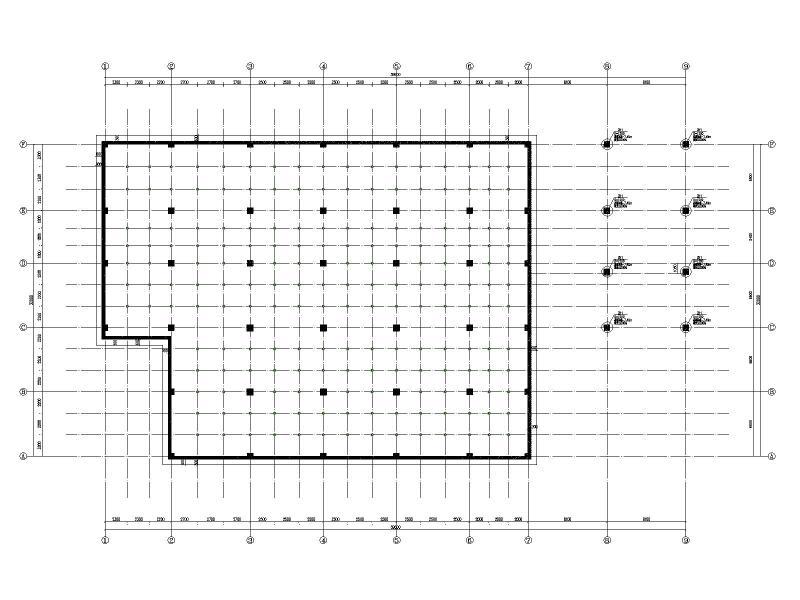

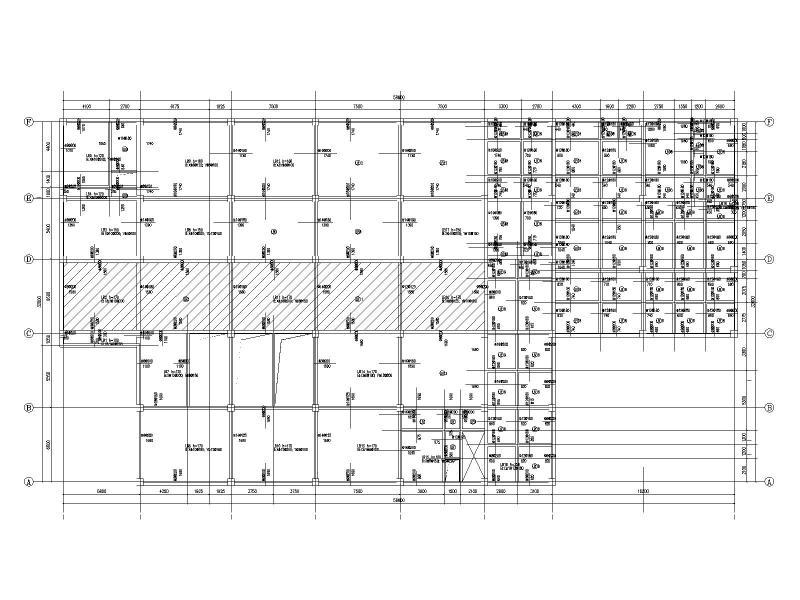

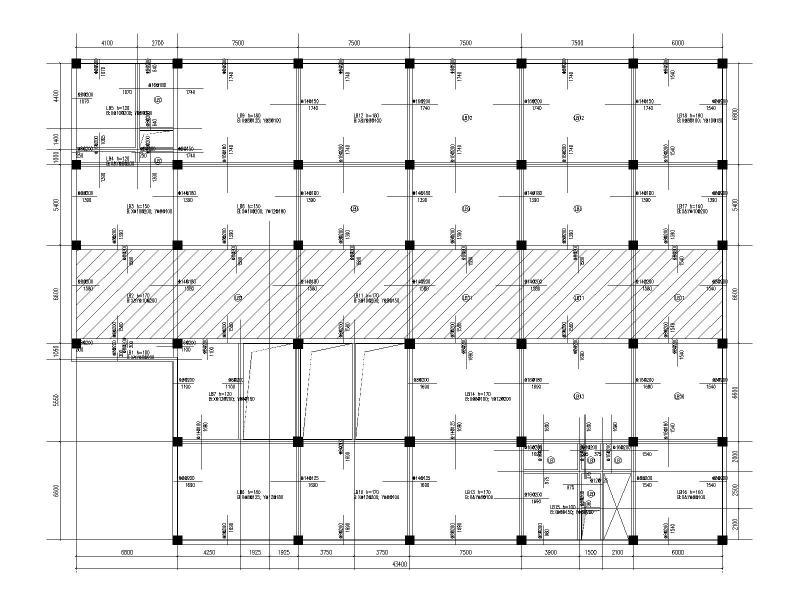

主要包括：基础锚杆布置图、基础平面布置图、标高柱结构施工图、标高梁结构施工图、标高板平法施工图等
CAD格式，约35张图纸
