箱梁竖向预应力布置图纸cad立面示意图,平面图

附件详情

说明:1、本图尺寸均以厘米为单位。
2、竖向预应力筋应在未浇注砼之前固定在管道内,浇注完后沿箱梁中心线两侧对称进行逐根张拉锚固,并截除多余长度,保留3.5厘米砼保护层厚度。
3、钢筋数量表中的单根预应力钢筋长为两边腹板的预应力筋平均长度,施工时应根据箱梁横坡确定实际长度。
4、防崩钢筋沿纵桥向布置间距为50厘米。
……

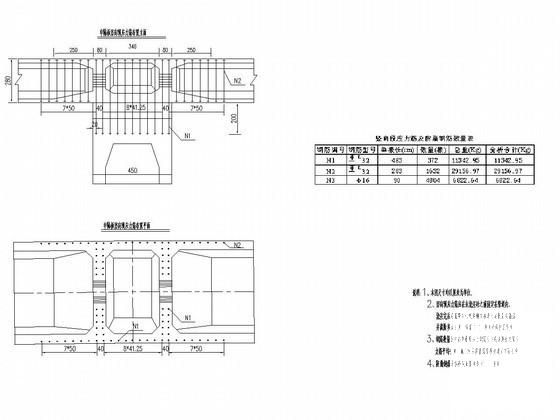

图纸含:边隔板竖向预应力筋布置立面、边隔板竖向预应力筋布置平面、竖向预应力筋布置示意图、中隔板竖向预应力筋布置平面、中隔板竖向预应力筋布置立面、腹板防崩钢筋布置平面示意图2、腹板防崩钢筋布置立面示意图、竖向预应力筋布置示意图、中隔板竖向预应力筋布置立面、中隔板竖向预应力筋布置平面、竖向预应力筋及防崩钢筋数量表
……
共计1张,

箱梁竖向预应力布置图
