时速250公里铁路双线隧道洞门结构设计图纸全套cad布置图

附件详情

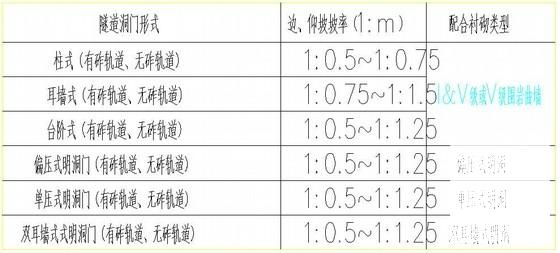

• 设计说明 （一）~（三）

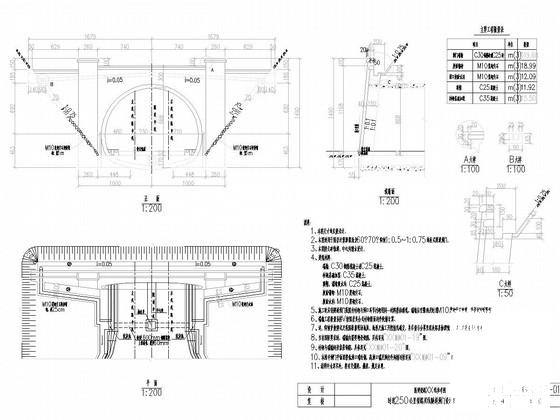

• 柱式隧道洞门（无砟轨道）
• 柱式隧道洞门（有砟轨道）
• 耳墙式隧道洞门（无砟轨道）
• 耳墙式隧道洞门（有砟轨道）
• 台阶式隧道洞门（无砟轨道）（一）、（二）
• 台阶式隧道洞门（有砟轨道）（一）、（二）
• 偏压式明洞门（无砟轨道）（一）~（三）
• 偏压式明洞门（有砟轨道）（一）、（二）
• 单压式明洞门（无砟轨道）（一）、（二）
• 单压式明洞门（有砟轨道）（一）、（二）
• 双耳墙明洞门（无砟轨道）
• 双耳墙明洞门（有砟轨道）

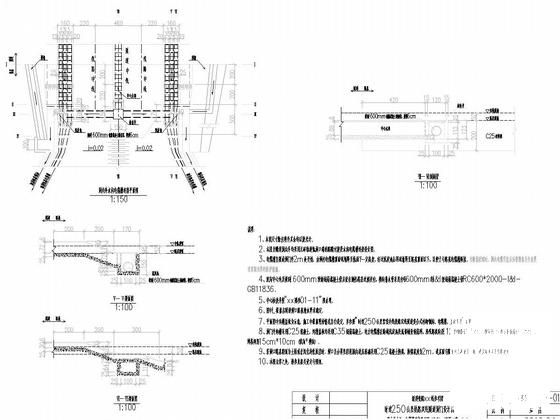

• 洞内外水沟、电缆槽连接设计图（无砟轨道）（低洞口端）（一）、（二）
• 洞内外水沟、电缆槽连接设计图（无砟轨道）（高洞口端）（一）、（二）
• 洞内外水沟、电缆槽连接设计图（有砟轨道）（低洞口端）（一）、（二）
• 洞内外水沟、电缆槽连接设计图（有砟轨道）（高洞口端）（一）、（二）
• 洞口检查井设计图（一）~（三）
• 路隧过渡段工程数量汇总表（低洞口端）
• 路隧过渡段工程数量汇总表（高洞口端）
• 洞门检查设备图（一）、（二）

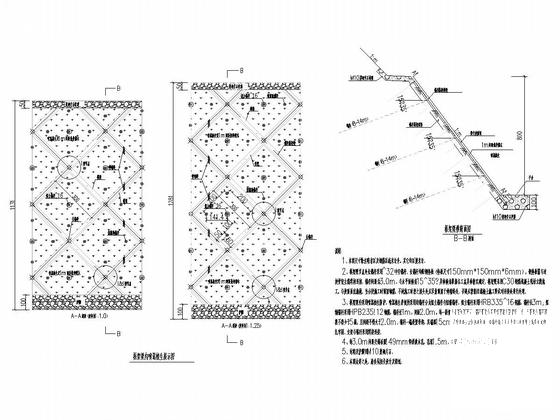

• 隧道边仰坡防护措施设计图（一）~（六）
• 洞外截水沟设计图（一）~（九）
• 洞外污水处理池设计图
• 隧道名牌及标号布置图（一）~（六）
• 隧道洞门端墙配筋图（一）、（二）
• 隧道洞门端墙与衬砌连接筋布置图
• 隧道洞门端墙与挡、翼墙连接筋布置图
• 隧道洞门端墙防排水设计图（一）~（三）
• 钢轨栅栏设计图
• 被动防护网设计图（一）、（二）
• 主动防护网设计图（一）、（二）
• 洞口工程数量汇总表
• 洞门端墙数量计算
• 洞门端墙验算表
