时速250公里铁路双线隧道斜切式洞门设计图纸CAD布置图及防护网设计图

  • 位置:云南
  • 设计年代:近代
  • 隧道所处的地质条件:土质隧道
  • 隧道的长度:5400m米
  • 隧道所在的位置:城市隧道
  • 隧道埋置的深度:浅埋隧道
  • 隧道的用途分类:市政隧道
  • 围岩分类:Ⅳ:极硬岩

附件详情

  • 设计说明 (一)、(二)

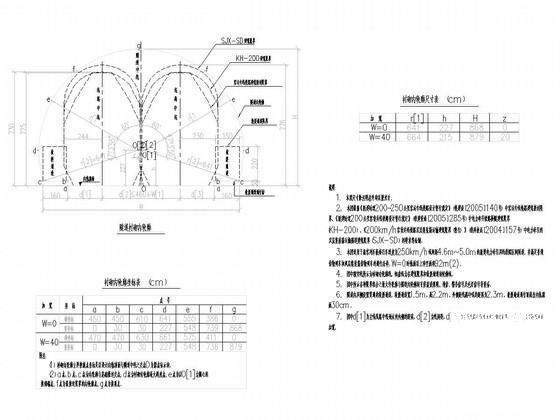

  • 隧道建筑限界及衬砌内轮廓
  • 帽檐斜切式标准洞门图(无砟轨道)(一)、(二)
  • 帽檐斜切式标准洞门配筋图(无砟轨道)(一)~(七)
  • 帽檐斜切式加宽洞门图(无砟轨道)(一)、(二)
  • 帽檐斜切式加宽洞门配筋图(无砟轨道)(一)~(七)
  • Ⅴ级明洞(斜切延伸段)衬砌(无砟轨道)(一)、(二)
  • Ⅴ级明洞(斜切延伸段)衬砌钢筋布置图(无砟轨道)(一)、(二)
  • 帽檐斜切式标准洞门图(有砟轨道)(一)、(二)
  • 帽檐斜切式标准洞门配筋图(有砟轨道)(一)~(七)
  • 帽檐斜切式加宽洞门图(有砟轨道)(一)、(二)
  • 帽檐斜切式加宽洞门配筋图(有砟轨道)(一)~(七)
  • Ⅴ级明洞(斜切延伸段)衬砌(有砟轨道)(一)、(二)
  • Ⅴ级明洞(斜切延伸段)衬砌钢筋布置图(有砟轨道)(一)、(二)
  • 洞口布置图(高洞口端)(一)、(二)
  • 洞口布置图(低洞口端)(一)、(二)
  • 洞口管线过轨预埋设计图
  • 水沟、电缆槽、盖板详图(一)~(三)
  • 洞口检查井设计图(一)~(二)
  • 洞口沉淀池设计图(一)~(三)
  • 洞口检查井盖板设计图
  • 洞口沉淀池盖板设计图
  • 洞外沟槽设计图(一)、(二)
  • 洞外沟槽盖板设计图(一)、(二)
  • 隧道洞口沟槽工程量汇总表(低洞口端)
  • 隧道洞口沟槽工程量汇总表(高洞口端)
  • 洞外截水沟设计图(一)~(九)
  • 隧道名牌及标号布置图(一)、(二)
  • 施工污水沉淀池
  • 隧道边仰坡防护措施设计图(一)~(六)
  • 钢轨栅栏设计图
  • 柔性被动防护网设计图(一)~(二)
  • 柔性主动防护网设计图(一)~(二)
  • 斜切段钢筋量
  • 斜切延伸段钢筋量计算

附件详情

为满足新建铁路线时速200公里(预留250公里条件)客货共线(开行双层集装箱)铁路双线隧道设计。
适用范围:
本图适用于新建铁路线电力牵引、设计行车时速250公里客货共线(普通货物及双层集装箱),围岩级别为I&V、V级且山体稳定地段,环境作用等级为T2的双线铁路隧道。
……
设计内容:
1 斜切式洞门及衬砌,洞口段根据自然形态分为洞口段(斜切衬砌段)和斜切延伸衬砌段。|
2 为配合无砟轨道与有砟轨道两种衬砌,本图按无砟与有砟两种形式设计洞门及洞口段衬砌。|
3 本图按隧道内采用60kg/m钢轨设计。铺设无砟轨道时内轨顶面与无砟轨道道床底面的高度按515mm设计;铺设有砟轨道时,内轨顶面至道砟层底面的高度按766mm(隧道中线处830mm)设计。
4 斜切式洞门洞口检查设备、洞内外水沟连接、名牌及号标布置以及边仰坡防护等设计。
……
共计90张,

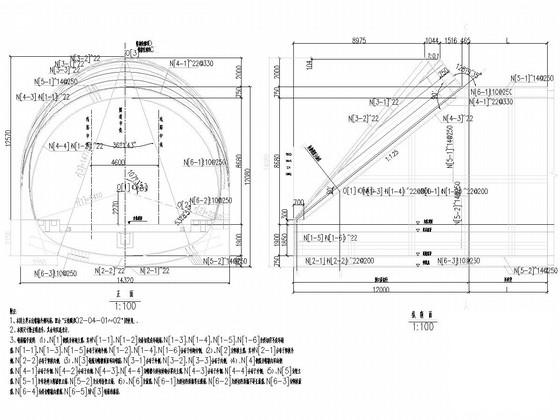

帽檐斜切式标准洞门图(有砟轨道)

帽檐斜切式标准洞门配筋图(无砟轨道)

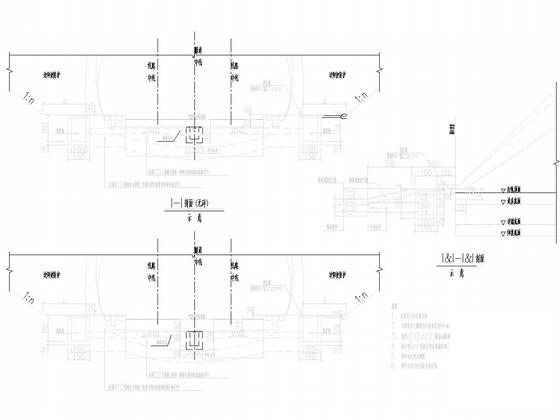

洞口布置图(高洞口端)

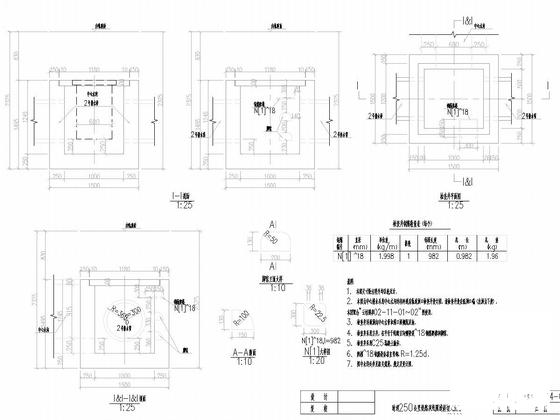

洞口检查井设计图

洞外截水沟断面设计图

隧道边仰坡防护措施设计

柔性被动防护网设计图

主动防护网设计图

Ⅴ级明洞(斜切延伸段)衬砌钢筋布置图(无砟轨道)

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

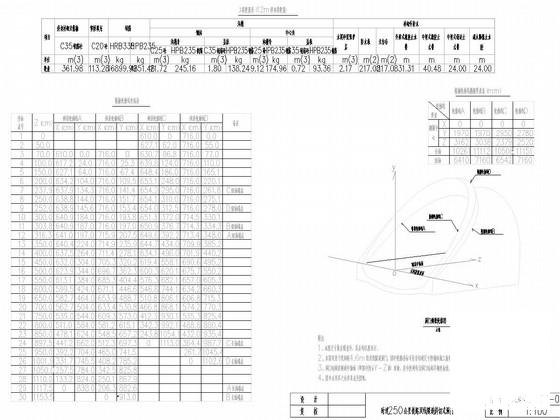

  • 铁路隧道斜切式洞门设计图 - 1
    铁路隧道斜切式洞门设计图 - 1
  • 铁路隧道斜切式洞门设计图 - 2
    铁路隧道斜切式洞门设计图 - 2
  • 铁路隧道斜切式洞门设计图 - 3
    铁路隧道斜切式洞门设计图 - 3
  • 铁路隧道斜切式洞门设计图 - 4
    铁路隧道斜切式洞门设计图 - 4
  • 铁路隧道斜切式洞门设计图 - 5
    铁路隧道斜切式洞门设计图 - 5
  • 铁路隧道斜切式洞门设计图 - 6
    铁路隧道斜切式洞门设计图 - 6
  • 铁路隧道斜切式洞门设计图 - 7
    铁路隧道斜切式洞门设计图 - 7
以上是部分截图,请下载附件后查看完整高清内容
