食品工业园给排水施工图纸cad自动喷水平面图

搜索更多资源
  • 建筑类别：教育
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：39351.89平方米
  • 建筑地下层数：3层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 地下室用途：其它
  • 生活供水设计：生活给水系统
  • 排水设计：污水系统,废水系统,雨水系统
  • 消火栓用水量室外(L/S)：25
  • 消火栓用水量室内(L/S)：15
  • 项目所在地：贵州
项目概要:
该项目地处 贵阳市食品工业园 给排水施工图 。总建筑面积 39351.89 m，建筑体积 11000 ｍ。含地下建筑 3 层，主要为 机动车库 及设备用房； 1~3 层为 幼儿园。建筑高度： 11.70m；建筑分类: 多层教学楼 ;耐火等级： 二级。
设计范围:
建筑用地红线范围内的生活及消防给排水设计。其中包括：
生活给水系统
自动喷水灭火系统
气体灭火系统
中水系统
生活污、废水排水系统
雨水排水系统
上述系统的室外部分详给排水总图设计。
内容展示：

以下是附件的其中一部分截图，共5张，您也可以 搜索 更多您想要的资源

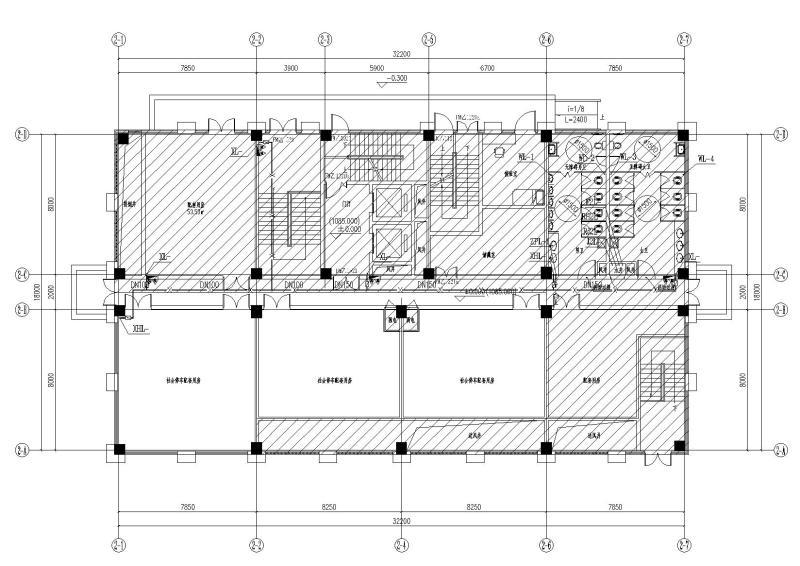

  • P2一层社会停车配套用房给排水、消防平面图
    P2一层社会停车配套用房给排水、消防平面图

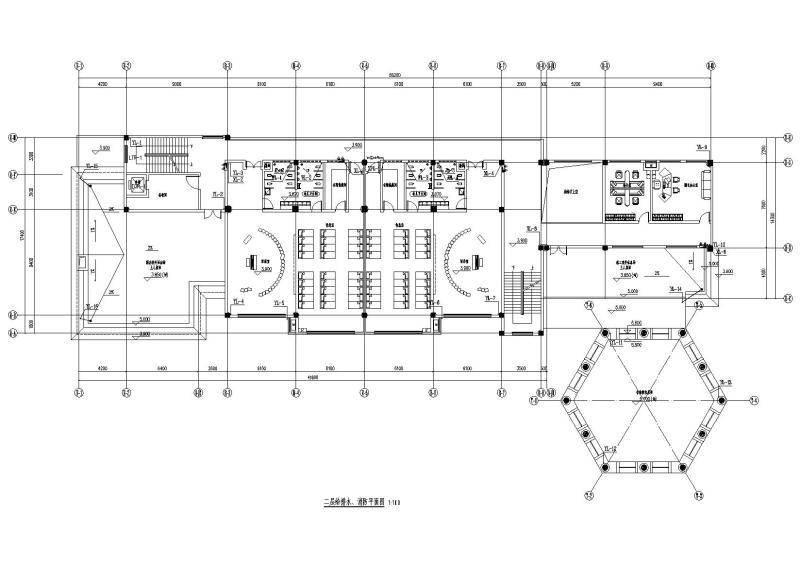

  • 二层给排水、消防平面图
    二层给排水、消防平面图

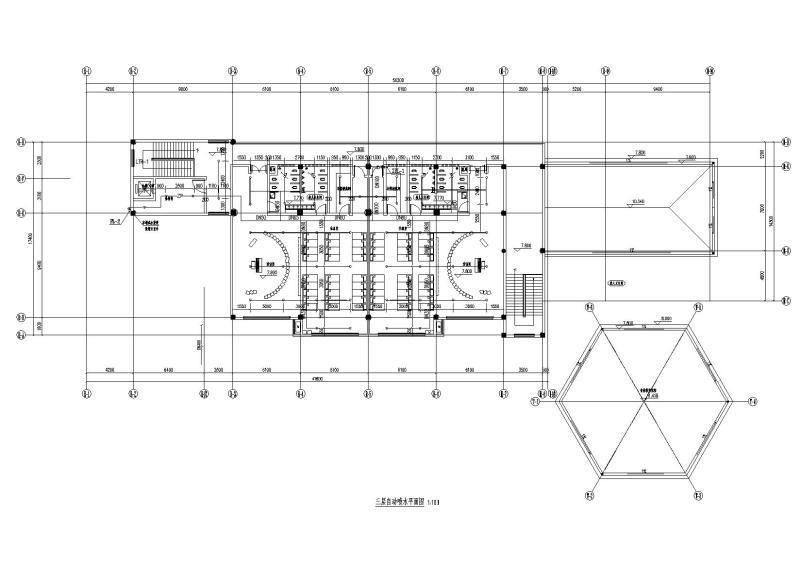

  • 三层自动喷水平面图
    三层自动喷水平面图

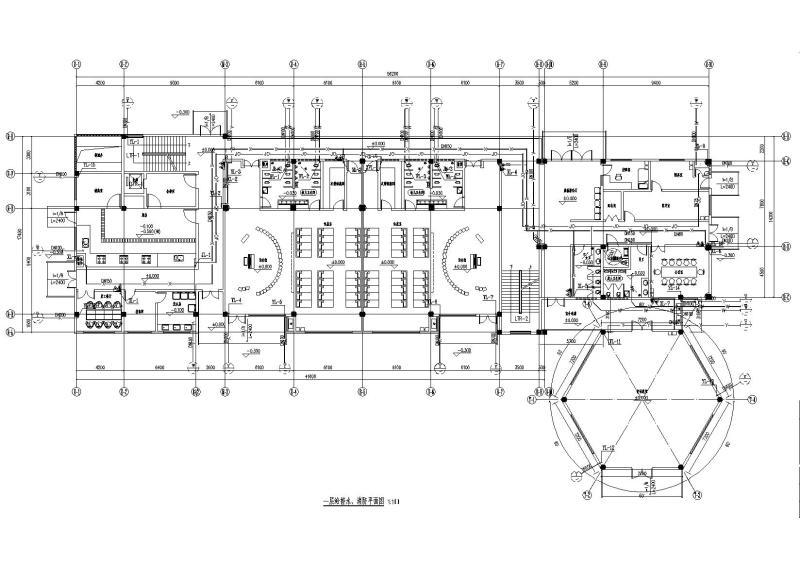

  • 一层给排水、消防平面图
    一层给排水、消防平面图

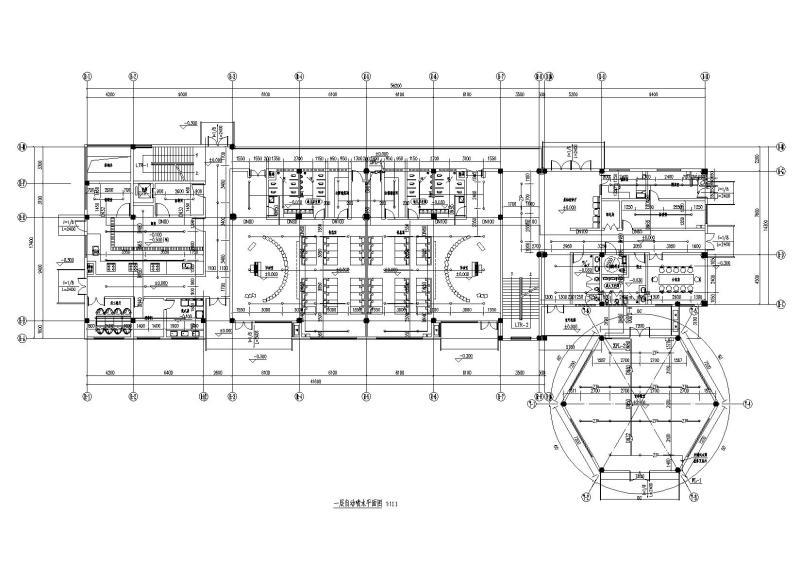

  • 一层自动喷水平面图
    一层自动喷水平面图
以上是部分截图，请下载附件后查看完整高清内容
