一份7层食品工业园销售中心大楼电气CAD图纸

uuyy88

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑设计面积：73846.1平方米
• 建筑地上层数：7层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：34张
• 设计年代：近代
• 地下室用途：车库
• 负荷等级：一级
• 有线广播：火灾应急
• 接地方式：TN-S
• 强电设计：供配电系统,配变电所,低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,广播系统

附件详情

• 一、电气设计说明
• 二、 竖向配电干线 系统图
• 三、配电箱系统图
• 四、消防报警系统图
• 五、插座动力干线平面图
• 六、普通 照明平面图
• 七、应急疏散照明平面图
• 八、消防报警平面图
• 九、消防广播平面图
• 十、防雷接地平面图

附件详情

本稿件是[南京]某食品工业园销售中心大楼电气图纸，工程建筑总面积约:73846.1平方米 ，总高度35.3m。地下一层，地上七层，为高层综合商用办公楼，其中地下一层为车库，地上一至三层为预留商场区，四至七层为预留商场办公区。
电气设计包含配电系统设计、照明灯具、插座动力布置、火灾监控与消防报警系统、应急疏散照明设计、消防设备布置、广播系统、防雷与接地系统。

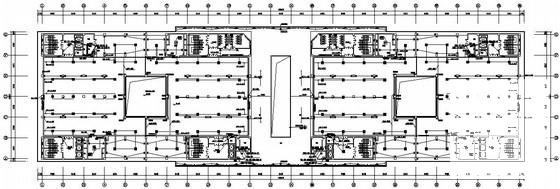

第 1 张图

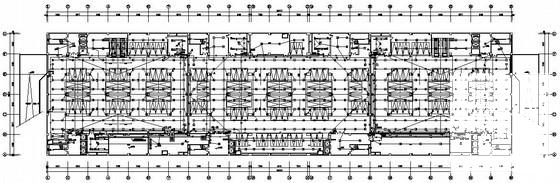

第 2 张图

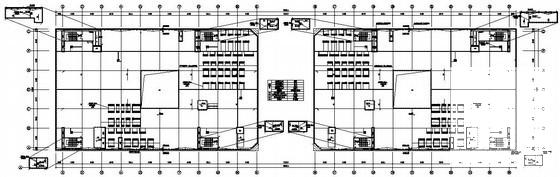

第 3 张图

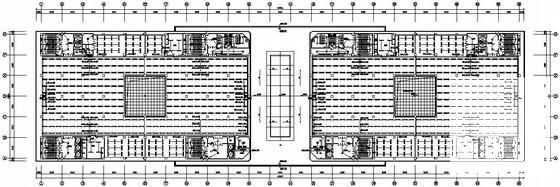

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
