绵竹市道路工程施工设计大样图cad平面图及纵断面图

附件详情

一、设计依据：
1、受XX市人民政府的委托，设计四川省绵竹市XX镇XX路道路工程。
2、建设方提供的规划平面图及有关资料。
3、按中华人民共和国行业标准《城市道路设计规范》CJJ37-90、《室外排水设计规范》（GBJ141-87）进行设计。
4．交通部《公路沥青路面设计规范》《公路沥青路面施工技术规范》等；
二、设计概要：
1、XX路位于XX镇灾后重建新镇区道路总体规划骨架内，是新镇区道路的重要组成部分，该路为南北方向，起点为绵齐路，终点为绕场路，沿途分别纬一路、纬二路相交，本次只设计到纬二路交叉点。
2、道路标准按照城市道路主干路II级标准设计,路面为高级沥青砼路面，设计行车速度为30km/h,抗震烈度为8度，设计使用年限20年。

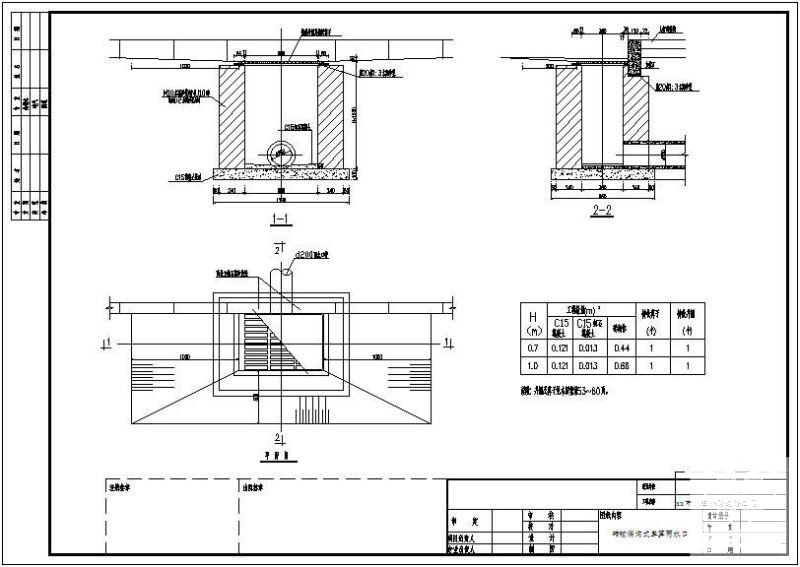

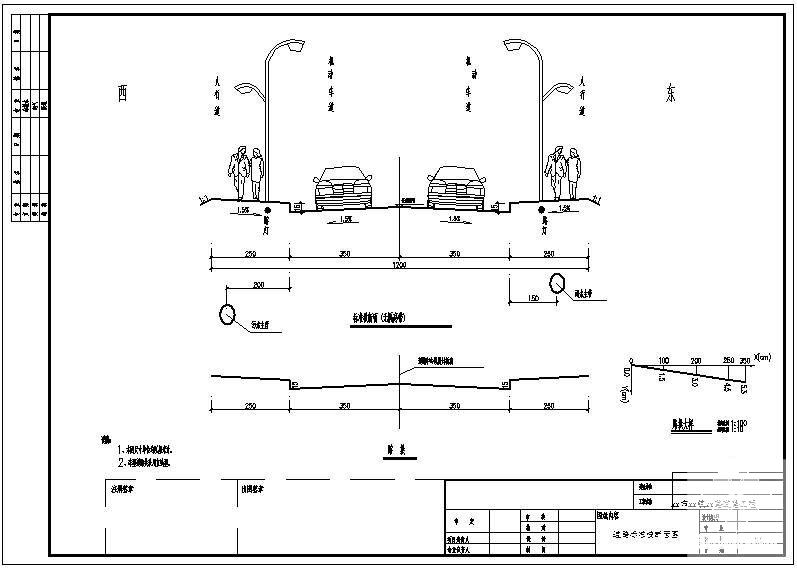

3、该资料道路全长288.464米，道路总宽度12米，其组成为：人行道2.5米+机动车道3.5米+机动车道3.5米+人行道2.5米;横断面布置详见标准横断面图。
4、机动车道采用双向横坡1.5%，结构层为4cm厚 AC-13I细粒式沥青砼面层、7cm厚AC-25I粗粒式沥青砼面层,下封层6mm； 30cm石灰粉煤灰稳定碎(砾)石、30cm10%灰土层、20cm8%灰土层、20cm6%灰土层(原槽)。
5、人行道采用单向横坡1.5%，结构层为6cm 彩色荷兰砖，3cm水泥砂浆，8cm C15砼垫层， 15cm 10%石灰土，素土夯实。
三、 设计说明 及施工注意事项
（一）道路部分：
1、该项目高程系统为黄海高程，水准点由建设单位指定，施工前应进行复核。

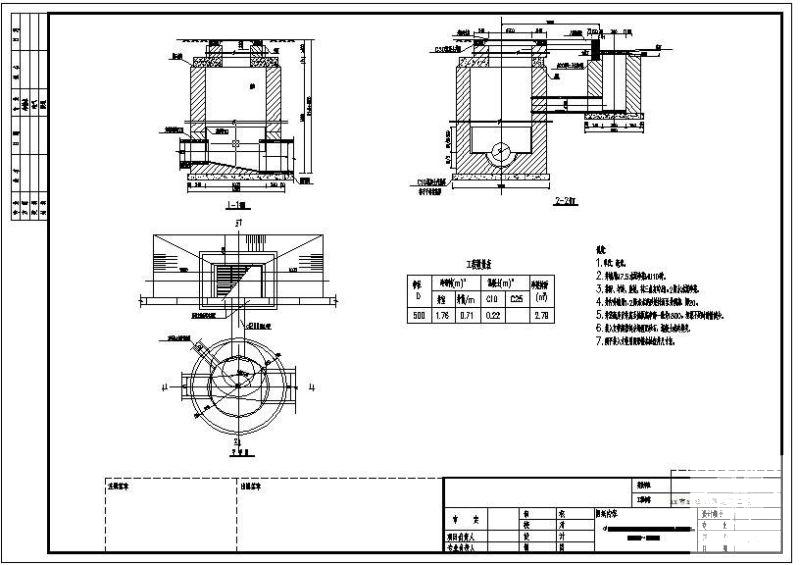

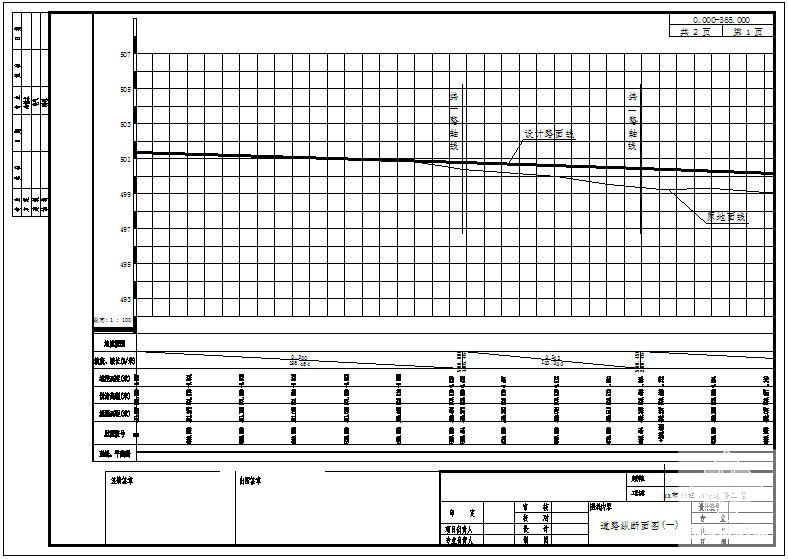

2、道路高程最高点为501.360米（与绵齐路交点），最低点为500.450米（与纬二路交点），路段内最大纵坡为0.343%，最小纵坡0.300%；纵向线型较为平缓。
3、道路中心线根据建设单位提供规划平面图进行设计，施工应以建设单位现场交桩为准。
4、沥青砼路面：
4.1 该项目沥青砼建议施工单位直接到有关生产厂家购买成品，但其质量必须达到国家相关的质量规定。
4.2 运送与摊铺：沥青砼的到场温度应控制在120-160℃，；摊铺采用机械，根据气温条件，确定摊铺工作长度，常温施工，必须保持纵缝热接，并于当天整幅交活，防止绷向开裂。摊铺前应先砌筑侧、平石，以保持路面整体平整。摊铺的压实系数为1.1-1.2。
4.3 沥青砼的碾压：沥青砼的碾压温度不低于80℃，碾压有专人指挥，碾压至路边开始，先大碾压实，后用平碾赶平轮迹，用三轮油碾碾压原轴去原轴回，不准在热料上错轮轴，速度一档，每次错半轴，碾压至少二遍，回凉后追实。碾压不到之处用火轴、振动夯板或其他机具压实整平。
4.4 质量标准及检验：沥青砼铺筑前，应对下层基础认真进行交接验收，各项指标均应符合各自的质量标准。
4.5 碾压成型后的表面应平整、坚实。不得有脱落、掉渣、裂缝。摊挤烂边，粗细料集中等现象，接茬应达到紧密、平顺、烫缝不应枯焦。面层与其它构筑物接顺，不得积水。
