560米道路亮化工程施工CAD大样图

  • 图纸设计深度:施工图
  • 图纸设计格式:CAD2000
  • 设计年代:近代
  • 节点大样:灯具
  • 负荷等级:三级
  • 接地方式:TT
  • 项目所在地:内蒙古
  • 强电设计:供配电系统,电气照明,接地安全,其它

该附件为内蒙古道路亮化工程施工图。

概况:
该项目为内蒙古锡林浩特市重庆路道路亮化工程为南北向主干路。全长559.888米,双臂高压钠灯26套,中杆灯2套。
采用半截光型灯具,平均照度大于20LX,照度均匀度不低于0.4。
路灯采用分散电容补偿,功率因数达到0.85以上。
灯杆接地电阻小于10欧,配电箱供电系统接地电阻小于4欧。
电缆线路末端压降不高于5。

部分图纸摘录:

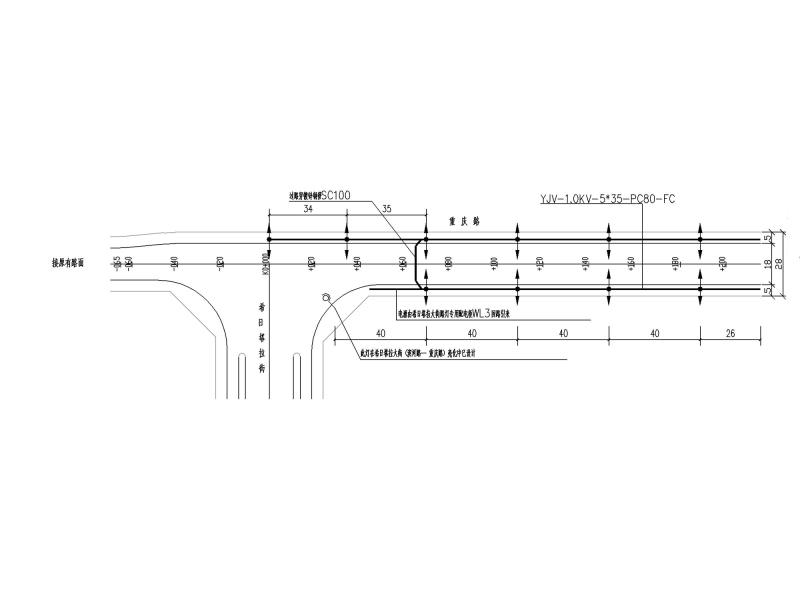

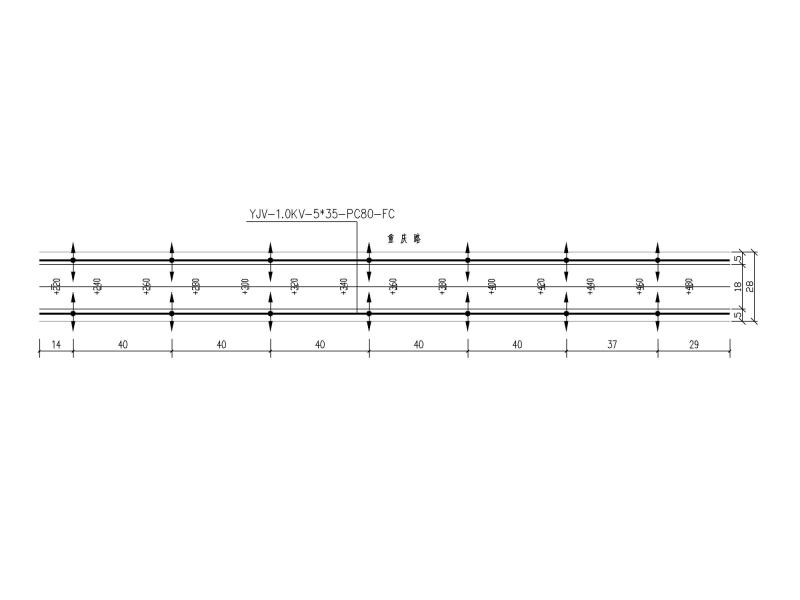

亮化平面图
亮化平面图

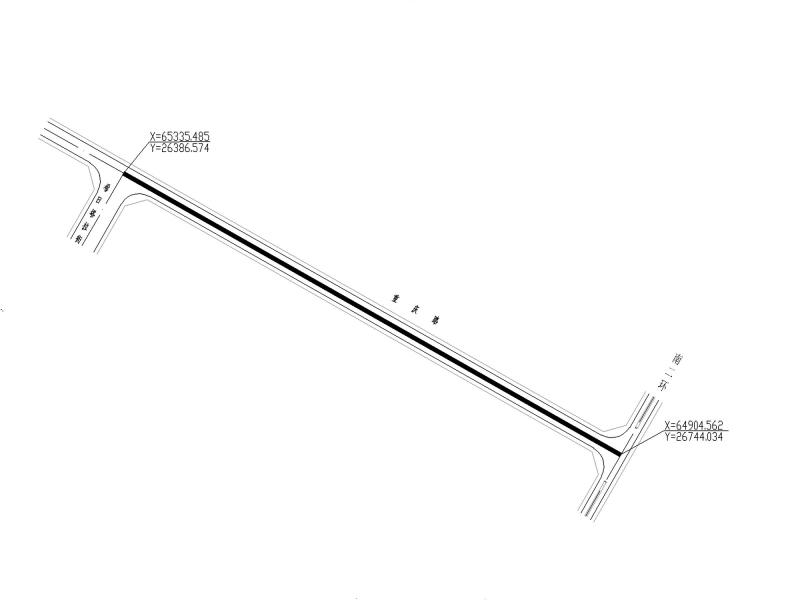

道路总平面图

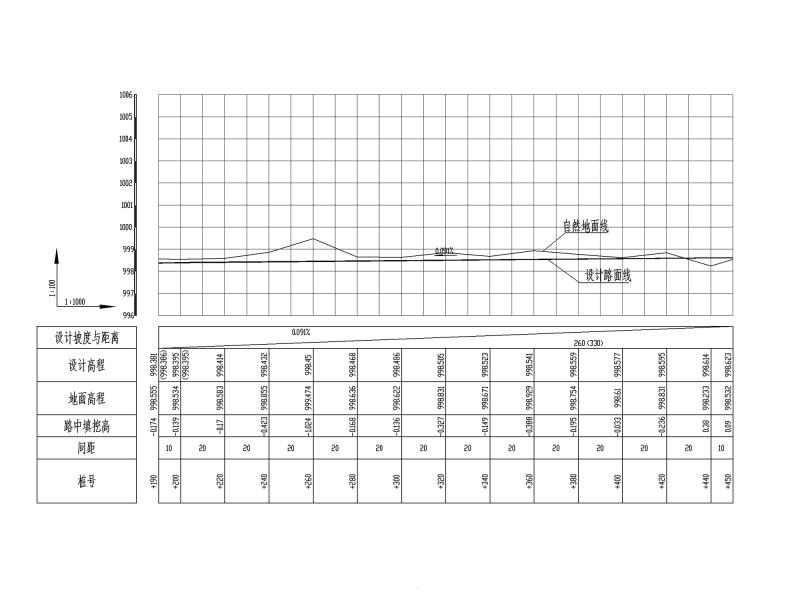

道路纵断图

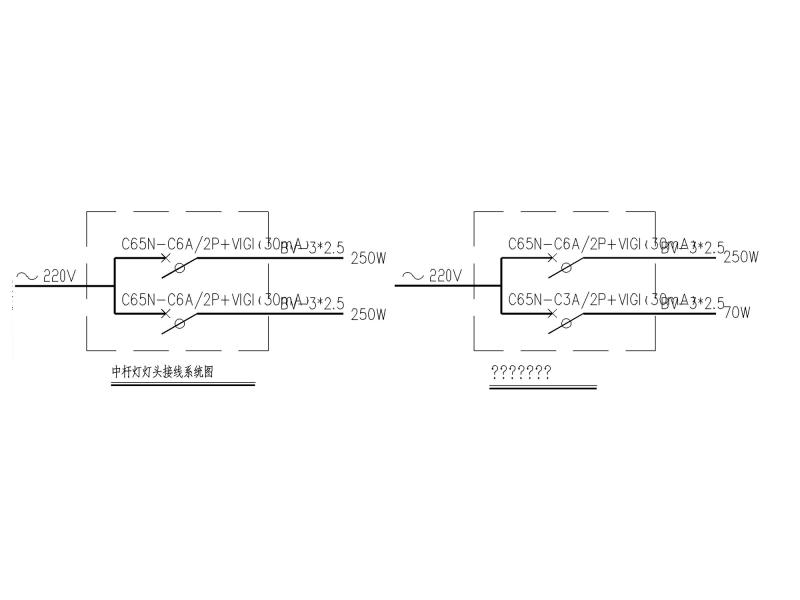

灯头接线系统图




路灯基础、11.5M路灯大样图
道路结构图
