锡林浩特希日塔拉大街道路亮化工程CAD施工大样图

搜索更多资源
  • 建筑类别：其他
  • 建筑设计结构形式：其他结构
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 节点大样：灯具,其它
  • 负荷等级：三级
  • 接地方式：TT
  • 项目所在地：内蒙古
  • 强电设计：供配电系统,电气照明,接地安全,其它

该附件为锡林浩特希日塔拉大街道路亮化工程图纸。

概述：
该项目为锡林浩特市希日塔拉大街道路亮化工程，为东西向主干路。全长905.718米，双臂高压钠灯38套，中杆灯8套。
路灯电源采用低压供电方式，供电负荷为三级，由城市10KV公用电网接入路灯专用变压器，经变压器变压后，电源引至路灯专用配电柜内。路灯电源为单相220V，每条路灯供电线路接灯时三相均衡跳接。路灯采用微电脑路灯控制仪自动控制。

部分图纸摘录：

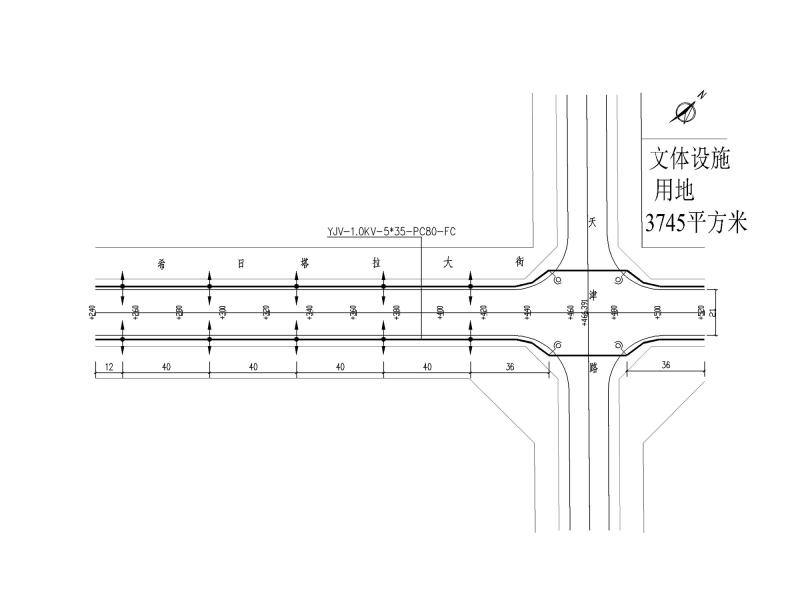

亮化平面图

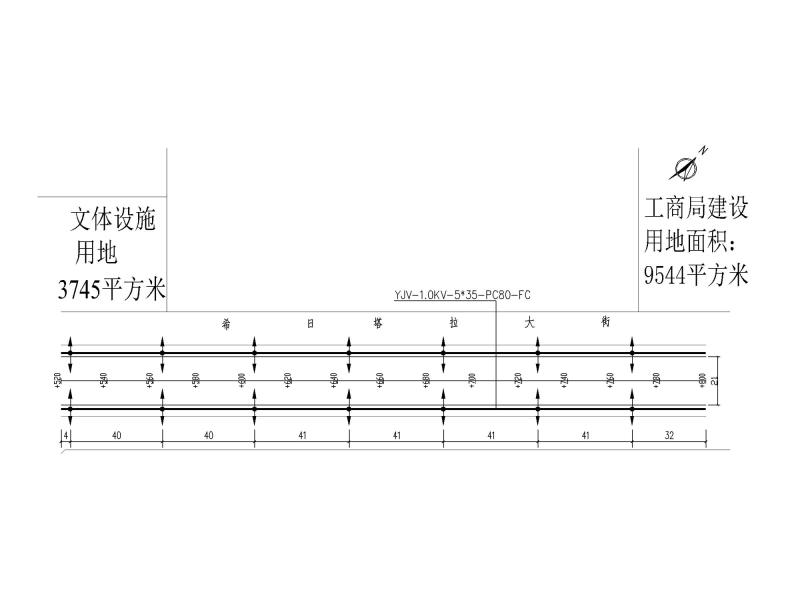

亮化平面图

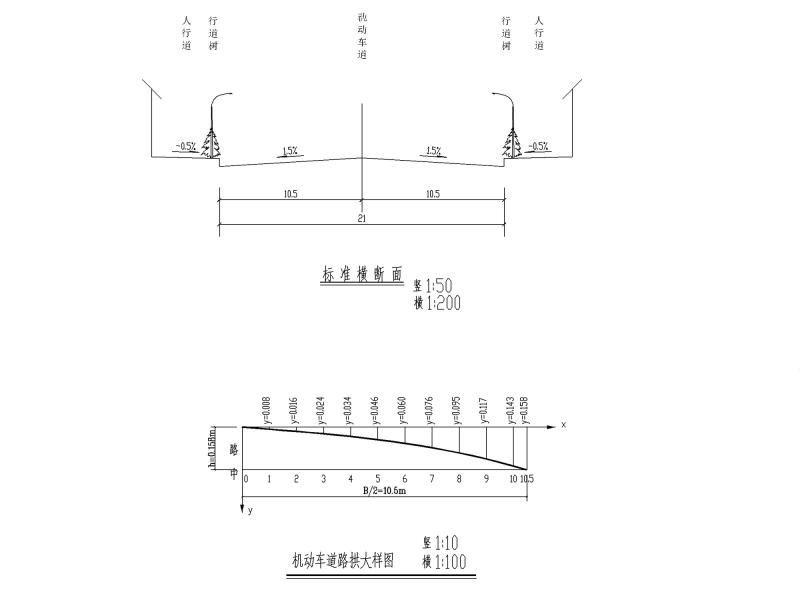

标准横断面
道路结构图

道路纵断面图
路灯控制接线图、灯头接线系统图





配电箱系统图




路灯基础图路灯大样图
图纸内容全览


以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
  • 道路施工大样图 - 1
    道路施工大样图 - 1
  • 道路施工大样图 - 2
    道路施工大样图 - 2
  • 道路施工大样图 - 3
    道路施工大样图 - 3
  • 道路施工大样图 - 4
    道路施工大样图 - 4
  • 道路施工大样图 - 5
    道路施工大样图 - 5
  • 道路施工大样图 - 6
    道路施工大样图 - 6
  • 道路施工大样图 - 7
    道路施工大样图 - 7
  • 道路施工大样图 - 8
    道路施工大样图 - 8
  • 道路施工大样图 - 9
    道路施工大样图 - 9
以上是部分截图，请下载附件后查看完整高清内容
